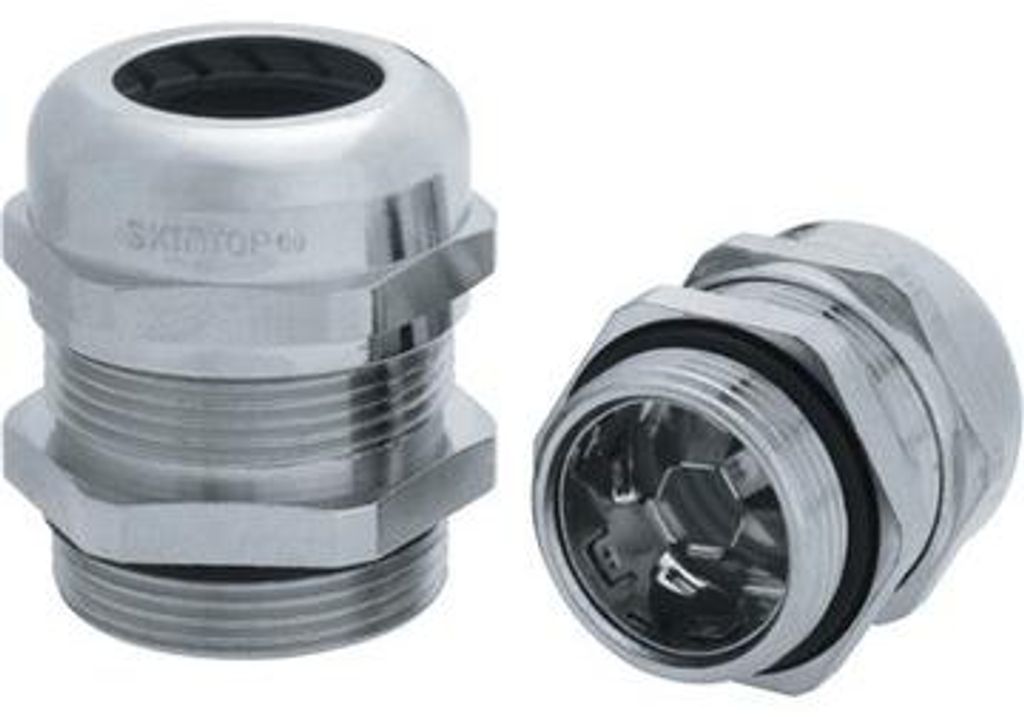

Lapp Zubehör SKINTOP-MS-SC-M-32X1,5 MS-SC M 32x1,5
Hersteller:Lapp Zubehör
Bezeichnung:SKINTOP-MS-SC-M-32X1,5
Typ:MS-SC M 32x1,5
Gewindeart:metrisch
Gewindenennmaß metrisch/PG:32
Gewindesteigung:1,5 mm
Gewindelänge:9 mm
Schlüsselweite:36 mm
Sechskant Eckmaß:0 mm
Geeignet für Kabeldurchmesser:11..21 mm
Werkstoff:Metall
Werkstoffgüte:Messing
Oberflächenschutz:vernickelt
Halogenfrei:nein
Glasfaserverstärkt:nein
Schutzart (IP):IP68
Schlagfest:nein
Farbe:sonstige
Biegeschutz:nein
Mit Gegenmutter:nein
In Öffnung einrastend:nein
Ausführung:gerade
Mehrfach Dichteinsatz:nein
Flachkabelverschraubung:nein
Mit Zugentlastung:ja
Art der Dichtung:Dichtring
Teilbare Verschraubung:nein
Einsatztemperatur:-30..100 °C
Explosionsgeprüfte Ausführung:nein
Für Ex-Zone Gas:ohne
Für Ex-Zone Staub:ohne
Für bewehrte Kabel:nein
EMV-Ausführung:ja
Geschirmt:ja
Lapp Zubehör SKINTOP-MS-SC-M-32X1,5 MS-SC M 32x1,5: weitere Details
Kabelverschraubung SKINTOP® MS-SC M 32X1.5 Kabelverschraubung M 32 Klemmbereich (min./max.): 11 - 21 mm Schlüsselweite 1: 36 Messing vernickelt UV-beständig IP 69, IP 68 - 10 bar (30 min), IP 66 EMV Abschirmung Anwendungsgebiete: Hinweis: Verwenden Sie für lackierte, eloxierte oder pulverbeschichtete Gehäuse die Gegenmutter SKINDICHT® SM-PE-M zum PotentialausgleichHält hohen chemischen und mechanischen Belastungen standDie Variante SKINTOP® MS-SC-M-XL ist dank besonders langem Anschlussgewinde speziell für dickwandige Gehäuse geeignetFür den Außenbereich geeignet, unter Beachtung des TemperaturbereichsZur Verwendung an Steuerungsanlagen, Motoren und FrequenzumrichternZur EMV-gerechten Einführung von kupfergeschirmten Leitungen Nutzen: Großer, variabler Klemmbereich für verschiedene LeitungsaußendurchmesserOptimaler EMV-Schutz durch integrierte, hochleitfähige sowie flexible Kontaktfeder, die einen niederohmigen Übergang zwischen Kupferabschirmgeflecht und Verschraubung herstelltUL- gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen RaumArtikelnummern, die auf LF enden sind bleifreie Produktalternativen bei ansonsten gleichen Produkteigenschaften Lead-free -Artikel verzichten auf die Beimischung von Blei, die derzeit noch bis zu vier Prozent in Kupferlegierungen ausmachen darf, aber gemäß RoHS-Richtlinie künftig verboten werden könnteFür Leitungen mit und ohne Innenmantel geeignetSichere, schnelle und unkomplizierte InstallationBestmögliche Abdichtung ermöglicht Schutzart IP 68 (10 bar) und IP 69
Geliefert wird: Lapp Zubehör SKINTOP-MS-SC-M-32X1,5 MS-SC M 32x1,5, Verpackungseinheit: 1 Stk., EAN: 4044773170672
SKINTOP® MS-SC-M, Messingkabelverschraubung mit niederohmigem Schirmkontakt und hochleitfähiger, flexibler EMV-Kontaktfeder,einfache Montage
Merkmale
Menge pro Packung
25 Stück(e)
Verbindender thread type
M32x1.5
Internationale Schutzart (IP-Code)
IP68, IP69
Betriebstemperatur
-40 - 100 °C
53112650 LAPP Verschraubung EMV M32x1,5 SSC-M32 Messing (CuZn) vernickelt Gewindelänge 9,0mm: Typ: Verschraubung EMV Serie: Verschraubung Bauart: Messing (CuZn) vernickelt Gewinde: M32x1,5 Gewindelänge: Länge: 9,0mm Schirmdurchmesser: 9,0mm - 19,0mm Außendurchmesser: 39,6mm Maße: Höhe: 45,5mm Schlüsselweite: SW36 Klemmbereich: 11,0mm - 21,0mm Temperaturbereich: bewegt: -25°C bis 100°C fest verlegt: -40°C bis 100°C Schutzart: IP68 Werkstoff: Verschraubung: Messing (CuZn) vernickelt Hutmutter: Messing (CuZn) vernickelt Schirmklammer: Kupfer-Beryllium, verzinnt (CuBe/Sn) Werkstoff Dichtung: Dichtring: Chloropren-Kautschuk (CR) Dichteinsatz: Polyamid (PA) O-Ring: Nitril-Butadien-Kautschuk (NBR) Farbe: Farbton: silber Merkmale: - Für Kabel und Leitungen mit und ohne Innenmantel geeignet. - Ebenfalls geeignet zur Weiterführung des Leitungsschirms zu einem anderen Anschluss. - Niederohmiger Schirmkontakt, optimaler EMV-Schutz. - Hochleitfähige, flexible EMV-Kontaktfeder, dadurch einfache Installation verschiedener Schirmdurchmesser. - Wenige Arbeitsschritte, einfache Montage. Übereinstimmende Angaben: Metrische Kabelverschraubungen, Skintop Verschraubungen, Kabelverschraubungen Metall, Kabelverschraubungen Messing, EMV Kabelverschraubungen, Kabelverschraubung wasserdicht, LAPP Kabelverschraubungen, Kabelverschraubungen M32
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). MS-Kabelverschraubung SKINTOP MS-SC M 32x1,5 Gewindeart metrisch, Gewindenenngröße metrisch/PG 32, Gewindesteigung 1,5mm, Gewindelänge 9mm, Schlüsselweite 36mm, Sechskant Eckmaß 0mm, Geeignet für Kabeldurchmesser 11 ... 21mm, Werkstoff Metall, Werkstoffgüte Messing, Oberfläche vernickelt, Schutzart (IP) IP68, Farbe natur, Ausführung gerade, Art der Dichtung Dichtring, Einsatztemperatur -30 ... 100°C, Für Ex-Zone Gas ohne, Für Ex-Zone Staub ohne, EMV-Ausführung, Geschirmt, Zur EMV-gerechten Erdung des Cu-Schirmgeflechts, oder bei Leitungen mit Cu-Wellenmantel, Telekommunikation, Maschinen- und Anlagenbau, Mess Steuer- und Regeltechnik, Automatisierungstechnik, Für Kabel und Leitungen mit und ohne Innenmantel geeignet, Ebenfalls geeignet zur Weiterführung des Leitungsschirms zu einem anderen Anschluss, Niederohmiger Schirmkontakt, optimaler EMV-Schutz, Hochleitfähige, flexible EMV-Kontaktfeder, dadurch einfache Installation verschiedener Schirmdurchmesser, Wenige Arbeitsschritte, einfache Montage, Metrisches Anschlussgewinde gem. DIN EN 60423, Grundlage für technische Angaben DIN IEC 62444, UL File Nr. E79903
