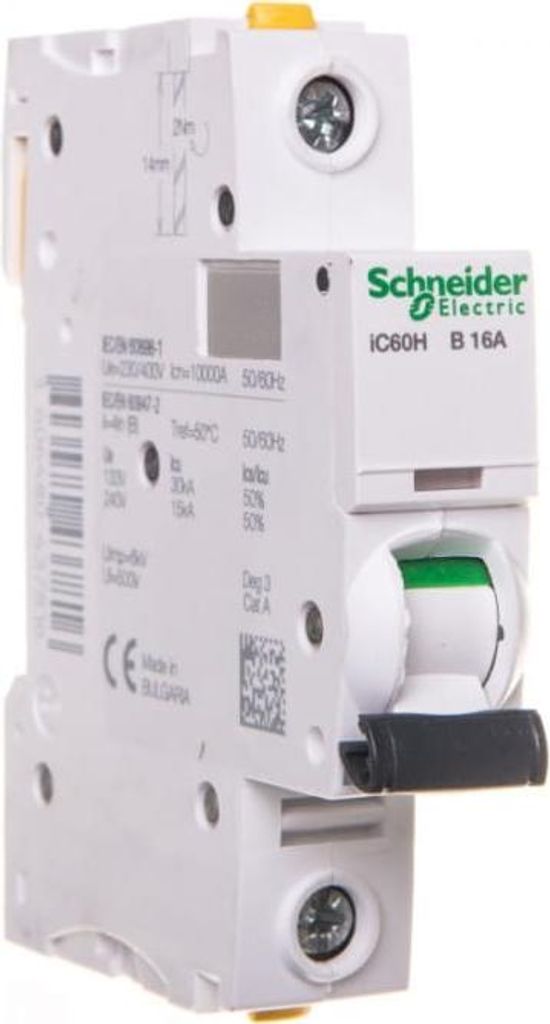

Schneider Electric A9F06116, IP20

Schneider Electric LS-Schalter A9F06116

Hersteller:Schneider Electric
Bezeichnung:LS-Schalter 1P 16A B IC60H
Typ:A9F06116
Einbautiefe:44,5 mm
Auslösecharakteristik:B
Polzahl (gesamt):1
Anzahl der abgesicherten Pole:1
Bemessungsstrom:16 A
Bemessungsspannung:230 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:10 kA
Spannungsart:AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:15 kA
Frequenz:50..60 Hz
Energiebegrenzungsklasse:3
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:4
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:1
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-35..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
Explosionsgeschützt:nein

Schneider Electric LS-Schalter A9F06116: weitere Details

Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2..

Geliefert wird: Schneider Electric LS-Schalter 1P 16A B IC60H A9F06116, Verpackungseinheit: 1 Stk., EAN: 3606480437816

Eingangsstrom:

16 A

Anzahl der Pole:

1

Internationale Schutzart (IP-Code):

IP20

Betriebstemperatur:

-35 - 70 °C

Temperaturbereich bei Lagerung:

-40 - 85 °C

Breite:

18 mm

Tiefe:

78,5 mm

Höhe:

91 mm

Gewicht:

375 g

Konformitätsbescheinigungen:

RoHS

CN: 85362010
Frequenz [Hz]: 50
Länge: 90
EAN: 3606480437816
Herstellerindex: A9F06116
Nennspannung [V]: 230
PKWiU: 27.12.22.0
Nennstrom [A]: 16
Serie: Acti9
Breite: 75
Gewicht: 0.2000
Höhe: 18

Acti 9 iC60 - Modularer Leitungsschutzschalter für DIN-Schienen bis 63A. Schutz der Stromkreise in allen industriellen und gewerblichen Gebäuden, Alle Anwendungen, vor allem in verschmutzten Umgebungen und Netzwerken Schutz des Motorstromkreises, Schutz des Gleichstromkreises.

Sicherungsautomat zum Schutz von Kabel und Leitungen vor Überlast und Kurzschluss nach den Normen IEC/EN60898-1 und IEC/EN60947-2. Fernauslöser und Hilfsschalter können linksseitig am Leitungsschutzschalter werkzeuglos montiert werden. Sicherungsautomat zum Schutz von Kabel und Leitungen vor Überlast und Kurzschluss nach den Normen IEC/EN60898-1 und IEC/EN60947-2. Fernauslöser und Hilfsschalter können linksseitig am Leitungsschutzschalter werkzeuglos montiert werden. Doppel-Anschlussklemmen oben und unten für getrennten Anschluss von Steg-Phasenschienen und Kabel. Mitfahrende Isolationsabdeckungen bieten einen hohen Berührungsschutz. Einfachste Montage und Demontage des Leitungsschutzschalters durch die werkzeuglose und frontseitige Handhabung des Fixierungselementes. Die Entnahme des einzelnen Gerätes aus dem verschienten Geräteverbund ist möglich. Fehlermeldeanzeige Visi-Trip frontseitig am Gerät mittels optischer, roter Anzeige. Großer Kennzeichnungsbereich für Klebeetiketten mit Stoßkante zur gleichmäßigen Ausrichtung. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schalthebel. Mit Sprungschaltung für verschleißarmes Schalten der Kontakte, z.B. beim Aufschalten auf eine Last. Technische Daten: Bemessungstrom: 16 A Bemessungsspannung: 230/400 V Bemessungsschaltvermögen: 10 kA Polzahl: 1-polig Auslösecharakteristik: B Schutzart: IP20 Breite in Teilungseinheiten: 1 TE
