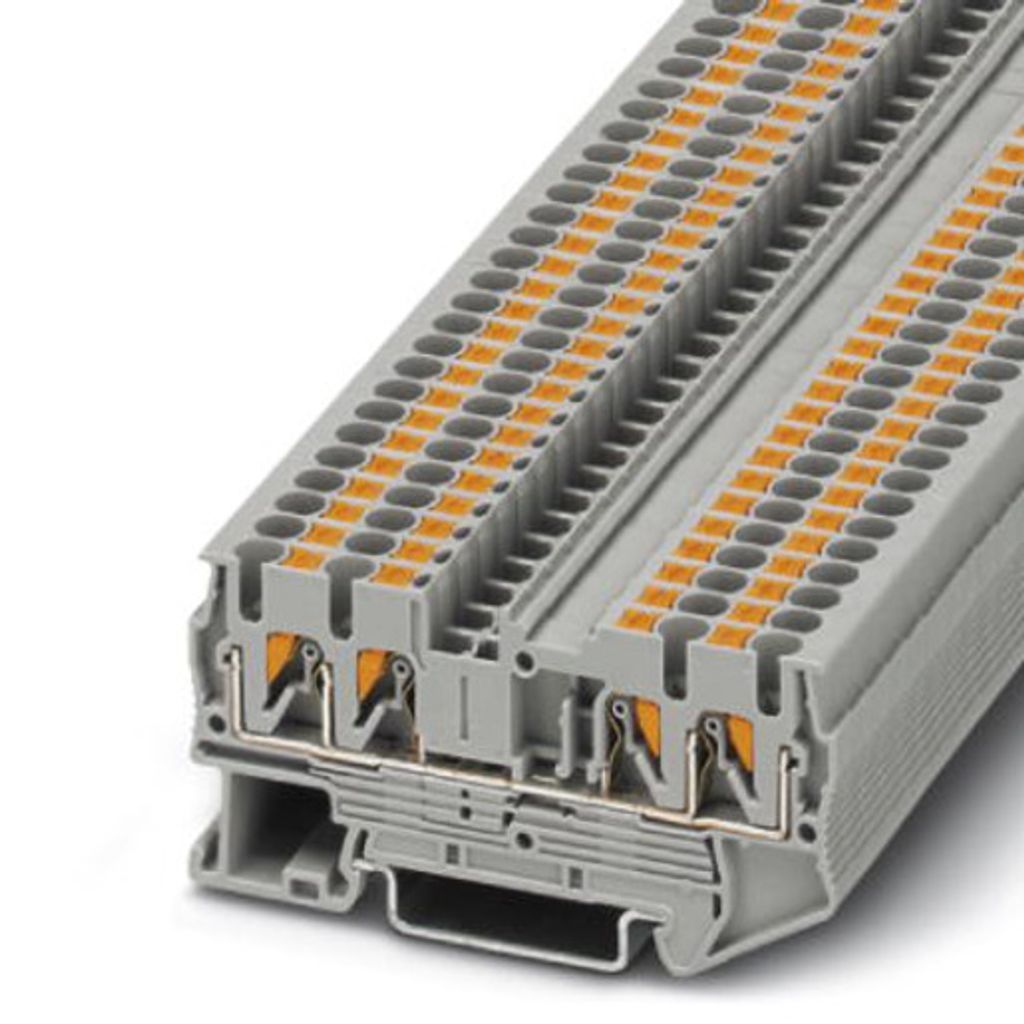

Phoenix Contact Phoenix PT 2.5-QUATTRO – 5,2 mm – 72,2 mm – 35,3 mm – 800 V

Phoenix Contact Durchgangsreihenklemme PT 2,5-QUATTRO

Hersteller:Phoenix Contact
Bezeichnung:Durchgangsreihenklemme 0,14-4qmm, 5,2mm, gr
Typ:PT 2,5-QUATTRO
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14 mm²
Anschließbarer Leiterquerschnitt eindrähtig:0,14..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,14..2,5 mm²
Bemessungsstrom In:24 A
Bemessungsspannung:800 V
Ausführung elektrischer Anschluss 1:sonstige
Ausführung elektrischer Anschluss 2:sonstige
Anzahl der Etagen:1
Anzahl der Klemmstellen je Etage:4
Montageart:Hutschiene TH35
Werkstoff des Isolierkörpers:sonstige
Betriebstemperatur:-60..110 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94:V0
Breite:5,2 mm
Höhe:72,2 mm
Tiefe:35,3 mm
Explosionsgeprüfte Ausführung "Ex e":ja
Abschlussplatte erforderlich:ja
Farbe:grau
Etagen intern gebrückt:nein

Phoenix Contact Durchgangsreihenklemme PT 2,5-QUATTRO: weitere Details

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Geliefert wird: Phoenix Contact Durchgangsreihenklemme 0,14-4qmm, 5,2mm, gr PT 2,5-QUATTRO, Verpackungseinheit: 1 Stk., EAN: 4046356329859



3209578 Phoenix Contact Durchgangsklemme PT 2,5-QUATTRO Push-In-Anschluss Nennspannung 800V Kurzzeitstrom 0,30kA: Typ: Durchgangsklemme Serie: PT 2,5-QUATTRO Anschlusstechnik: Push-In-Anschluss Montageart: NS 35/7,5, NS 35/15 Anzahl der Anschlüsse: 4 Anzahl der Etagen: 1 Rastmaß: 2,2mm Lehrdorn: A3 Nennspannung: Spannung: 800V Nennstrom: 24A bei 2,5 mm2 Belastungsstrom: 28A bei 4 mm2 Kurzzeitstrom: 0,30kA Bemessungsstoßspannung: 8kV Verschmutzungsgrad: 3 Überspannungskategorie: III Querschnitt mm2 : Nennquerschnitt: 0,14 mm2 - 4 mm2 starr: 0,14 mm2 - 4 mm2 flexibel: 0,14 mm2 - 2,5 mm2 Aderendhülse ohne Kunststoffhülse: 0,14 mm2 - 2,5 mm2 Aderendhülse mit Kunststoffhülse: 0,14 mm2 - 2,5 mm2 mit TWIN-Aderendhülse: 0,5 mm2 Querschnitt AWG: Nennquerschnitt: AWG26 - AWG12 starr: AWG26 - AWG12 flexibel: AWG26 - AWG14 Aderendhülse ohne Kunststoffhülse: AWG26 - AWG14 Aderendhülse mit Kunststoffhülse: AWG26 - AWG14 Maße: Länge: 72,2mm Breite: 5,2mm Höhe: 35,3mm Höhe mit NS35/15: 44,3mm Höhe mit NS35/7,5: 36,8mm Abisolierlänge: 8,0mm - 10,0mm Temperaturbereich: -60°C bis 130°C Werkstoff: Isolierstoff: Polyamid (PA) Farbe: Farbton: grau Zulassungen / Normen: Brandverhalten nach UL: V2 nach UL94 Merkmale: - Anschluss gemäß Norm IEC 60947-7-1. Übereinstimmende Angaben: Push-in-Anschlussklemmen

Phoenix Contact Phoenix PT 2.5-QUATTRO - 5,2 mm - 72,2 mm - 35,3 mm - 800 V - Durchgangsklemme - 50 stk

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Durchgangsreihenklemme 0,14-4qmm, 5,2mm, gr PT 2,5-QUATTRO Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14 ... 4mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,14 ... 2,5mm², Anschließbarer Leiterquerschnitt eindrähtig 0,14 ... 4mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,14 ... 2,5mm², Bemessungsstrom In 24A, Bemessungsspannung 800V, Ausführung elektrischer Anschluss 1 sonstige, Ausführung elektrischer Anschluss 2 sonstige, Anschlussposition oben, Anzahl der Etagen 1, Anzahl der Klemmstellen je Etage 4, Montageart sonstige, Werkstoff des Isolierkörpers sonstige, Betriebstemperatur -60 ... 85°C, Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0, Breite/Rastermaß 5,2mm, Höhe bei niedrigstbauender Montageart 35,3mm, Länge 72,2mm, Explosionsgeprüfte Ausführung ''Ex e'', Abschlussplatte erforderlich, Farbe grau, Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Anzahl der Anschlüsse: 4, Querschnitt:0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 5,2 mm, Höhe: 35,3 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15

Phoenix Contact Reihenklemme grau 0.14...2.5 mm² (PT 2,5-QUATTRO)
