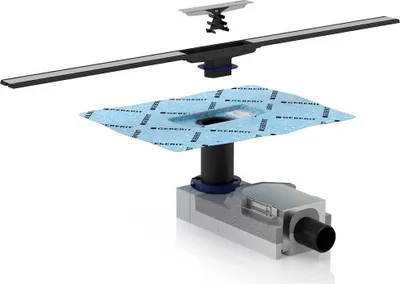

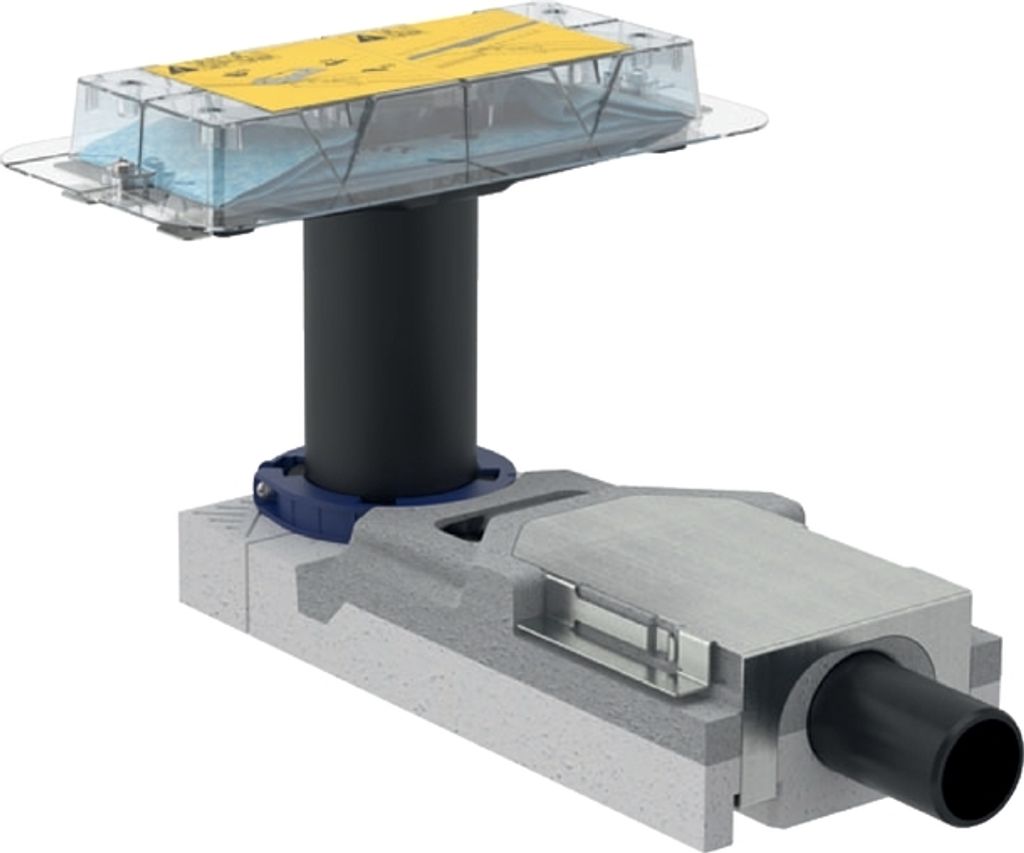

Geberit CleanLine Rohbauset für Fußbodenaufbauhöhe ab 6,5 cm

Eigenschaften:

• 13 x 30 cm
• Zum Einbau innerhalb von Gebäuden
• Zur Entwässerung von Geberit Duschrinnen der Reihe CleanLine
• Für Verbundabdichtungen
• Zur Aufnahme des Abwassers eines einzelnen Brausekopfs
• Zum Einbau bei sehr geringem Fußbodenaufbau
• Für Estrichhöhen>= 65 mm am Einlauf
• Abweichend zu Anforderungen aus EN 1253 ist die Sperrwasserhöhe nur 30 mm
• Dichtvlies vormontiert
• Dichtvlies umlaufend 10 cm
• Zur Anbindung von Abdichtsystemen
• Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme
• Mit Bauschutzdeckel mit Abzugskante
• Dünnbettaufsatz
• Geruchsverschluss aus PE-HD
• Befestigungsmaterial

Technische Daten:

• Serie: CleanLine
• Material Gitter: Stahl
• Nenndurchmesser: DN 40
• Rohraußendurchmesser: 40 mm
• Anschluss: Schiebeende
• Richtung Auslass: Horizontal
• Gesamtlänge: 358 mm
• Gesamtbreite: 130 mm
• Gesamthöhe: 175 mm
• Sperrwasserhöhe: 30 mm
• Ablaufleistung: 0,4
• Mit Siphon: Ja
• Höhenverstellbar: Ja
• Geeignet für die Abdichtung im Verbund mit Fliesen und Platten: Ja
• Geeignet für Betonboden: Nein
• Geeignet für beschichteten Boden: Nein
• Geeignet für Vinylboden: Nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Serie: CleanLine
• Material Gitter: Stahl
• Nenndurchmesser: DN 40
• Rohraußendurchmesser: 40 mm
• Anschluss: Schiebeende
• Richtung Auslass: Horizontal
• Gesamtlänge: 358 mm
• Gesamtbreite: 130 mm
• Gesamthöhe: 175 mm
• Sperrwasserhöhe: 30 mm
• Ablaufleistung: 0,4
• Mit Siphon: Ja
• Höhenverstellbar: Ja
• Geeignet für die Abdichtung im Verbund mit Fliesen und Platten: Ja
• Geeignet Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Serie: CleanLine
  • Material Gitter: Stahl
  • Nenndurchmesser: DN 40
  • Rohraußendurchmesser: 40 mm
  • Anschluss: Schiebeende
  • Richtung Auslass: Horizontal
  • Gesamtlänge: 358 mm
  • Gesamtbreite: 130 mm
  • Gesamthöhe: 175 mm
  • Sperrwasserhöhe: 30 mm
  • Ablaufleistung: 0,4
  • Mit Siphon: Ja
  • Höhenverstellbar: Ja
  • Geeignet für die Abdichtung im Verbund mit Fliesen und Platten: Ja
  • Geeignet für Betonboden: Nein
  • Geeignet für beschichteten Boden: Nein
  • Geeignet für Vinylboden: Nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Produktdetails und Vorteile: Geberit Rohbau-Set CleanLine Ø 40 mm

Das Geberit Rohbau-Set CleanLine mit einem Durchmesser von Ø 40 mm ist die ideale Lösung zur Entwässerung von Duschrinnen der CleanLine-Reihe bei sehr geringem Fußbodenaufbau. Es bietet eine zuverlässige und effiziente Entwässerungslösung innerhalb von Gebäuden und ist speziell für Estrichhöhen ab 65 mm konzipiert.

Optimale Abdichtung und Schallentkopplung

Dieses Set ist mit einem vorgefertigten Dichtvlies ausgestattet, das eine umlaufende Abdichtung von 10 cm bietet. Der Grundkörper aus EPS sorgt für eine wirkungsvolle Schallentkopplung sowie die Aufnahme des Geruchsverschlusses.

Perfekt für geringe Fußbodenaufbauten

Das Rohbau-Set ist ideal für Installationen mit sehr geringem Fußbodenaufbau und eignet sich für Estrichhöhen ab 65 mm am Einlauf. Es ist zudem güteüberwacht und entspricht den Anforderungen der CleanLine-Reihe. Die Sperrwasserhöhe beträgt abweichend von der EN 1253 nur 30 mm, was es perfekt für spezielle Einbausituationen macht.

Produktdetails und Vorteile im Überblick:

• Für Duschrinnen der CleanLine-Reihe: Entwickelt für Geberit CleanLine-Duschrinnen.
• Dichtvlies vormontiert: Bietet eine zuverlässige Abdichtung.
• Schallentkoppelter Grundkörper: Minimiert Geräusche und bietet eine sichere Basis für den Geruchsverschluss.
• Für Estrichhöhen ab 65 mm: Perfekt für geringe Fußbodenaufbauten.
• Sperrwasserhöhe 30 mm: Für spezielle bauliche Anforderungen geeignet.

Sie das Geberit Rohbau-Set CleanLine Ø 40 mm jetzt online und profitieren Sie von schneller Lieferung und bequemer Zahlung auf !

• Zum Einbau innerhalb von Gebäuden
• Zur Entwässerung von Geberit Duschrinnen CleanLine Reihe
• Für Verbundabdichtungen
• Zur Aufnahme des Abwassers eines einzelnen Brausekopfs
• Zum Einbau bei sehr geringem Fußbodenaufbau
•  Für Estrichhöhen ≥ 65 mm am Einlauf
•  Zum Einsatz als Bodenablauf mit Abgang horizontal

• Ablaufleistung (l/s): 0,4 l/s
• Sperrwasserhöhe (mm): 30 mm
• Breite (cm): 13 cm
• Außendurchmesser (mm): 40 mm
• Länge (cm): 30 cm
• Nennweite: DN40
• Höhe (cm): 6,5-17,5 cm

Eigenschaften

• Abweichend zu Anforderungen aus EN 1253 ist die Sperrwasserhöhe nur 30 mm
• Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme

Lieferumfang

• Bauschutzdeckel mit Abzugskante
• Dünnbettaufsatz
• Geruchsverschluss aus PE-HD
• Befestigungsmaterial

Geberit Cleanline Rohbauset Duschrinne SH 30 - d40 mm  online kaufen

Verwendung:
Zum Einbau innerhalb von Gebäuden
Zur Entwässerung von Geberit Duschrinnen der Reihe CleanLine
Für Fussbodenaufbauten 65–90 mm
Zum Einsatz mit Verbundabdichtungen
Zur Aufnahme des Abwassers eines einzelnen Brausekopfs
Zum Einbau bei sehr geringem Fussbodenaufbau

Eigenschaften:
Abweichend zu Anforderungen aus EN 1253 ist die Siphonierhöhe nur 30 mm
Mindesthöhe Estrich am Einlauf 65 mm
Abdichtvlies vormontiert, umlaufend 10 cm, zur Anbindung von Abdichtsystemen
EPS Grundkörper zur Schallentkopplung und Siphonaufnahme

Lieferumfang:
Bauschutzdeckel mit Abzugskante
Dünnbettaufsatz
Siphon aus PE-HD
Befestigungsmaterial

Nicht enthalten:
Duschrinne der Reihe CleanLine

Werknummer: 154152001

Eigenschaften

• Abweichend zu Anforderungen aus EN 1253 ist die Siphonierhöhe nur 30mm
• Mindesthöhe Estrich am Einlauf 65mm
• Dichtvlies vormontiert, umlaufend 10cm, zur Anbindung von Abdichtsystemen
• Grundkörper aus EPS Zur Schallentkopplung und Geruchsverschlussaufnahme

Verwendungszweck:

• für die Montage im Gebäudeinneren
• für die Ableitung von Wasser aus Geberit Duschkanälen der Reihe CleanLine
• für verbundene Isolationen
• zum Auffangen des Abwassers aus einem Standduschkopf
• zur Montage bei sehr dünnen Böden
• für Bodenstärken von 65-90 mm

Eigenschaften:

• die Höhe des Wasserverschlusses von 30 mm unterscheidet sich von den Anforderungen der Norm EN 1253
• dichtende ungewebte vormontierte Textilie
• ungewebte Dichttextilie mit 10 cm Überstand am Umfang, für den Anschluss von Dichtsystemen
• Grundgehäuse aus EPS zur Schalldämmung und Befestigung des Geruchsverschlusses

Technische Informationen:

• Durchfluss bis 24 l/min
• Höhe des Wasserverschlusses 30 mm

Lieferumfang:

• Schutzabdeckung mit Referenzkante
• Aufsatz für eine dünne Schicht
• Geruchsverschluss aus PE-HD
• Befestigungsmaterial

Der Duschkanal der Reihe CleanLine ist kein Bestandteil der Lieferung.

Verwendungszwecke - Zum Einbau innerhalb von Gebäuden - Zur Entwässerung von Geberit Duschrinnen der Reihe CleanLine - Für Verbundabdichtungen - Zur Aufnahme des Abwassers eines einzelnen Brausekopfs - Zum Einbau bei sehr geringem Fußbodenaufbau Eigenschaften - Abweichend zu Anforderungen aus EN 1253 ist die Sperrwasserhöhe nur 30 mm - Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme Technische Eigenschaften - Ablaufleistung (l/s): 0,4 l/s - Sperrwasserhöhe (mm): 30 mm - B / Breite (cm): 13 cm - d, D / Außendurchmesser (mm): 40 mm - H / Höhe (cm): 6,5 cm - h / Höhe Teilmaß (cm): 3,2 cm - L / Länge (cm): 30 cm - DN / Nennweite: 40 - L1 / Länge (cm): 35,8 cm - H1 / Höhe (cm): 6,5-17,5 cm Zusätzlicher Lieferumfang - Bauschutzdeckel mit Abzugskante - Dünnbettaufsatz - Geruchsverschluss aus PE-HD - Befestigungsmaterial Zusätzlich zu - Duschrinne der Reihe CleanLine

Verwendungszwecke: zum Einbau innerhalb von Gebäuden zur Entwässerung von Geberit CleanLine Duschrinnen geeignet für Fußbödenaufbauten von 6,5 - 9 cm für Verbundabdichtungen zur Aufnahme des Abwassers eines einzelnen Brausekopfs zum Einbau bei sehr geringem Fußbodenaufbau Eigenschaften: abweichend zu Anforderungen aus EN 1253 ist die Siphonierhöhe nur 3 cm Mindesthöhe Estrich am Einlauf 6,5 cm Dichtfließ vormontiert, umlaufend 10 cm, zur Anbindung von Abdichtsystemen Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme die Geruchsverschlusshöhe beträgt 3 cm Lieferumfang: 1 Bauschutzdeckel mit Abzugskante Dünnbettaufsatz Geruchsverschluss aus PE-HD Befestigungsmaterial Maße: Anschluss DN 40 Einbauhöhe: 6,5 - 17,5 cm Gesamtlänge: 35,8 cm Passende Duschrinne bitte separat .

Geberit Rohbauset Duschablauf Einbauhöhe 6,5-9cm, Wasseraustritt 50
