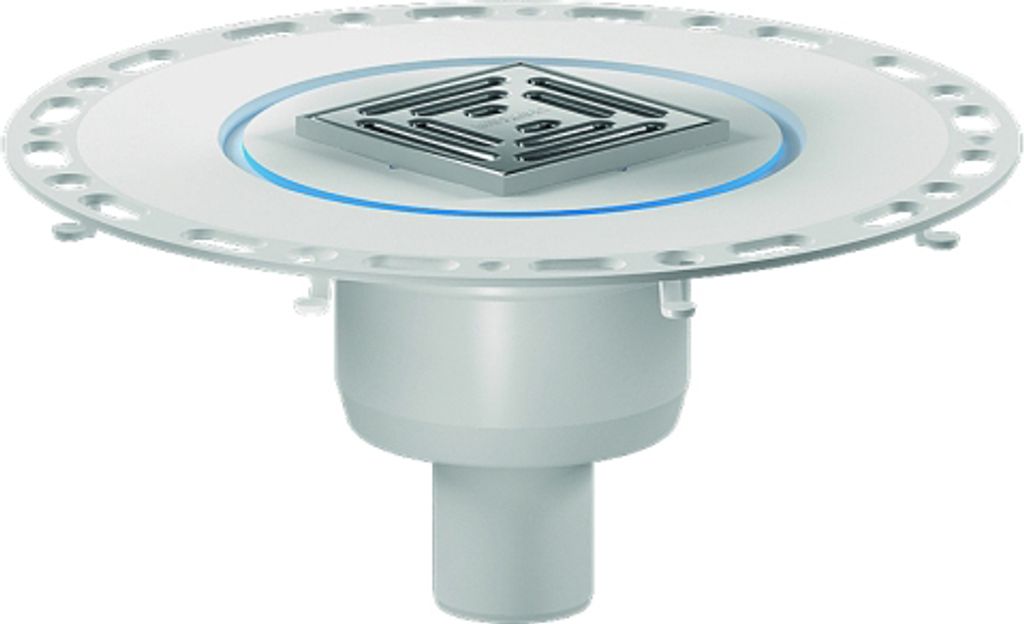

Dallmer Bodenablauf TistoPlan K 10 senkrecht DN50,95x95mm

Bodenablauf TistoPlan senkrecht

nach DIN EN 1253

Ablaufstutzen DN 50 senkrecht



Ausführung:

– Vlies-kaschierter Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534

– Tisto-Dichtmanschette

– Geruchs- und Reinigungsverschluss, Sperrwasserhöhe 50 mm

– Bauschutzdeckel

– höhenverstellbarer Aufsatz



Material:

Polypropylen, hochschlagfest

Rost Edelstahl 1.4301, Belastungsklasse K 3 (300 kg)

DALLMER Bodenablauf Tisto Plan K 10 DN50 Edelstahl Der DALLMER Bodenablauf Tisto Plan K 10 ist ein senkrechter Bodenablauf für den Anschluss an Verbund- und Bahnenabdichtungen. Mit DN 50 Ablaufstutzen, höhenverstellbarem Aufsatz und Edelstahlrost eignet er sich für normgerechte Entwässerungslösungen nach DIN EN 1253. Eigenschaften: - Senkrechter Bodenablauf Tisto Plan - Vlies-kaschierter Flansch - Tisto-Dichtmanschette - Geruchs- und Reinigungsverschluss - Bauschutzdeckel - Höhenverstellbarer Aufsatz - Rost aus Edelstahl - Serie D Technische Daten: - Norm: DIN EN 1253 - Ablaufstutzen: DN 50 senkrecht - Ablaufleistung: 1,34 l/s - Sperrwasserhöhe: 50 mm - Material Bodenabfluss: Polypropylen - Material Gitter: Rostfreier Stahl - Form Gitter: Rechteckig - Breite Gitter: 95 mm - Breite gesamt: 315 mm - Belastungsklasse: K 3 (300 kg) - Länge: 390 mm - Breite: 385 mm - Höhe: 50 mm - Gewicht: 0,987 kg Lieferumfang: - - 1 × DALLMER Bodenablauf Tisto Plan K 10 DN50 Edelstahl

DALLMER Bodenablauf TistoPlan senkrecht K 10, DN 50, 100 x 100 mm DALLMER Bodenablauf TistoPlan senkrecht K 10 nach DIN EN 1253. Bodenablauf mit 73 mm breitem Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Flansch für hohen Haftverbund zu Abdichtungsstoffen auf der Oberseite vlieskaschiert, auf der Unterseite mit Estrichankern zur sicheren, dauerhaften Fixierung im Estrich, zusätzliche Verstärkung der Abdichtschicht durch Einbindung der mitgelieferten alkalibeständigen, nicht kapillaren, Riss überbrückenden Anschluss-Manschette in die Verbundabdichtung. Anschluss-Manschette kompatibel zu allen Abdichtungsstoffen gemäß DIN 18534. Ablaufgehäuse aus Polypropylen, mit integrierter Sekundärentwässerung, herausnehmbarem Glocken-Geruchverschluss mit Sperrwasservorlage 50 mm, Bauschutzdeckel und von 6 - 33 mm höhenverstellbarem Aufsatz 100 x 100 mm mit Rahmen aus ABS und Rost aus Edelstahl 1.4301, Belastungsklasse K 3 (300 kg). Ablaufstutzen: DN 50 senkrecht, Ablaufleistung: 1, 34 l/s.
