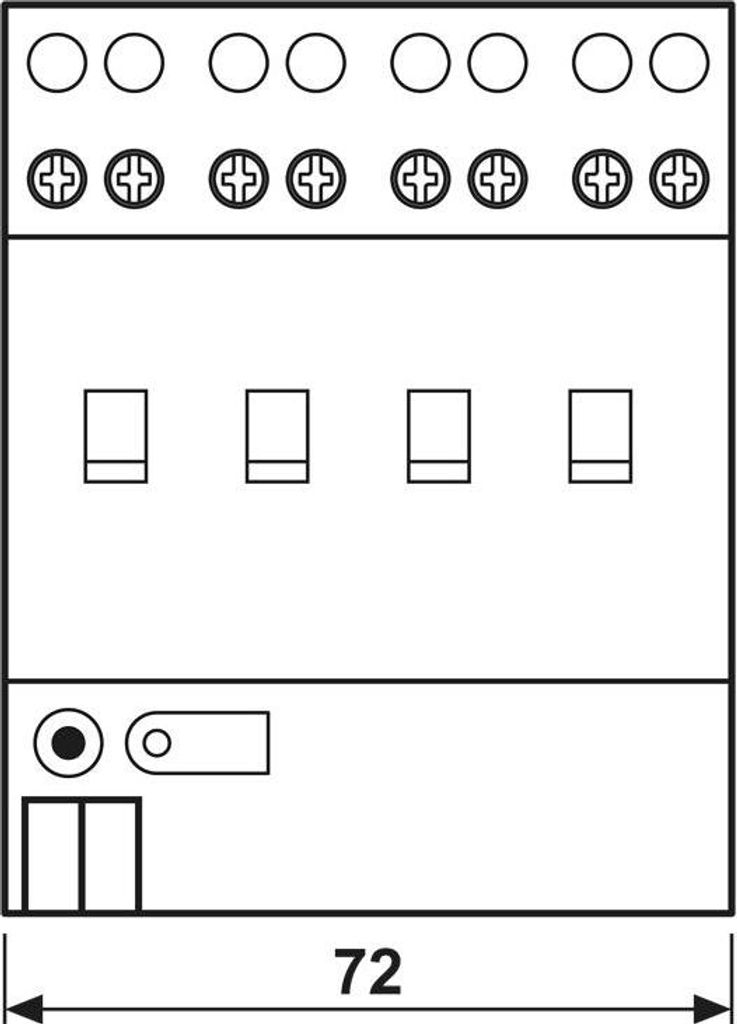

Jung Schaltaktor 2304.16REGHM KNX 4fach (2304.16REGHM)
KNX Schaltaktor 4fach REG
REG-Gehäuse 4 TE
4 Schließer mit mechanischer Handbetätigung und Statusanzeige
ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang 4fach
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher AC 110 ... 230 V oder AC/DC 24 V mit potentialfreien Kontakten
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Manuelle Betätigung der Relais unabhängig vom Bus
Schließer- oder Öffnerbetrieb
Verknüpfungs- und Zwangsführungsfunktion
Rückmeldung Schalten (nur Busbetrieb)
Schaltstellungsanzeige
Zentrale Schaltfunktion mit Sammelrückmeldung
Sperrfunktion für jeden Kanal
Zeitfunktionen: Ein- und Ausschaltverzögerung, Treppenhauslichtschalter mit Vorwarnfunktion
Einbindung in Lichtszenen
Betriebsstundenzähler, über Bus konfigurierbar
Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsschaltung
Keine zusätzliche Stromversorgung erforderlich
KNX Geräte KNX Schaltaktor 4fach REG-Gehäuse 4 TE 4 Schließer mit mechanischer Handbetätigung und Statusanzeige ETS-Produktfamilie Ausgabe Produkttyp Binärausgang 4fach Bestimmungsgemäßer Gebrauch &bull Schalten elektrischer Verbraucher AC 110 ... 230 V oder AC, DC 24 V mit potentialfreien Kontakten &bull Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften: &bull Manuelle Betätigung der Relais unabhängig vom Bus &bull Schließer- oder Öffnerbetrieb &bull Verknüpfungs- und Zwangsführungsfunktion &bull Rückmeldung Schalten (nur Busbetrieb) &bull Schaltstellungsanzeige &bull Zentrale Schaltfunktion mit Sammelrückmeldung &bull Sperrfunktion für jeden Kanal &bull Zeitfunktionen: Ein- und Ausschaltverzögerung, Treppenhauslichtschalter mit Vorwarnfunktion &bull Einbindung in Lichtszenen &bull Betriebsstundenzähler, über Bus konfigurierbar &bull Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsschaltung &bull Keine zusätzliche Stromversorgung erforderlich Technische Daten Nennspannung KNX: DC 21 ... 32 V SELV Anschluss KNX: Anschlussklemme Leistungsaufnahme KNX: typ. 150 mW Verlustleistung: max. 4 W Umgebungstemperatur: &minus 5 ... +45 °C Lager-, Transporttemperatur: &minus 25 ... +70 °C Einbaubreite: 72 mm (4 TE) Anschluss Ausgänge Anschlussart: Schraubklemmen eindrähtig: 0,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 0,5 ... 4 mm2 feindrähtig mit Aderendhülse: 0,5 ... 2,5 mm2 Schaltausgänge Kontaktart: potentialfreie Relaiskontakte (&mu -Kontakt) Schaltspannung AC: AC 250 , 400 V Schaltstrom 230 V AC1: 16 A Schaltstrom 230 V AC3: 10 A Schaltstrom 400 V AC1: 10 A Schaltstrom 400 V AC3: 6 A Leuchtstofflampen: 10 AX Ohmsche Last: 3680 W Kapazitive Last: 10 A , 140 µF Schaltspannung DC: DC 12 ... 24 V Schaltstrom DC: 16 A Mindestschaltstrom: 100 mA Einschaltstrom 150 µs: 400 A Einschaltstrom 600 µs: 200 A Lampenlasten Glühlampen: 2500 W HV-Halogenlampen: 2500 W NV-Halogenlampen mit induktiven Trafos: 1200 VA elektronischen Trafos: 1500 W Leuchtstofflampen T5, T8 unkompensiert: 2500 W parallelkompensiert: 1300 W , 140 µF Duo-Schaltung: 2300 W , 140 µF Kompaktleuchtstofflampen unkompensiert: 2500 W parallelkompensiert: 1300 W , 140 µF Quecksilberdampflampen unkompensiert: 2000 W parallelkompensiert: 2000 W , 140 µF Prüfzeichen: VDE Fabrikat: JUNG Art.-Nr.: 2304.16 REGHM
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). KNX Schaltaktor 4-fach REG Gehäuse 4TE 2304.16 REGHM Bussystem KNX, Andere Bussysteme ohne, Montageart REG, Breite in Teilungseinheiten 4, Vor Ort-/Handbedienung, Max. Schaltleistung 3680W, Ausgangsleistung 3680W, Geeignet für C-Last, Max. Anzahl der Schaltausgänge 4, Max. Schaltstrom 16A, Bemessungsstrom 16A, Bemessungsbetriebsspannung 21 ... 32V, Verschiedene Phasen anschließbar, Mit Busankopplung, Schutzart (IP) IP20, Schaltaktor, 4fach, REG, mit integriertem Busankoppler, ETS-Produktfamilie: Ausgabe, Produkttyp: Binärausgang 4fach, Versorgung KNX: Spannung: DC 24 V = (+ 6 V / -4 V), Leistungsaufnahme: typisch 150 mW, Anschluss: KNX-Anschluss- und Abzweigklemme 2050 RT SW, Ausgang: Anzahl 4, Schaltertyp: 4 Schließer (potentialfreie Relaiskontakte, µ-Kontakte), Relaistyp: bistabil, maximale Schaltspannung: AC 230 V / AC 400 V , maximaler Schaltstrom: 16 A / AC-1 und 10 A / AC-3 bei AC 230 V und 10 A / AC-1 und 6 A / AC-3 bei AC 400 V , Schaltleistung: ohmsche Last: 3600 W, Glühlampen 2500 W, HV-Halogenlampen 2500 W, NV-Halogenlampen 1200 VA (konventioneller Trafo) und 1500 W (elektonischer Trafo) und Leuchtstofflampen 2300 W (unkompensiert), 1300 W (parallelkompensiert) und 2300 W (Duo-Schaltung), Anschluss: Schraubklemmen, 0,2 bis 4 mm² (eindrähtig), 2 x 0,2 bis 2,5 mm² (eindrähtig), 0,75 bis 4 mm² (feindrähtig ohne Aderendhülse) und 0,5 bis 2,5 mm²
