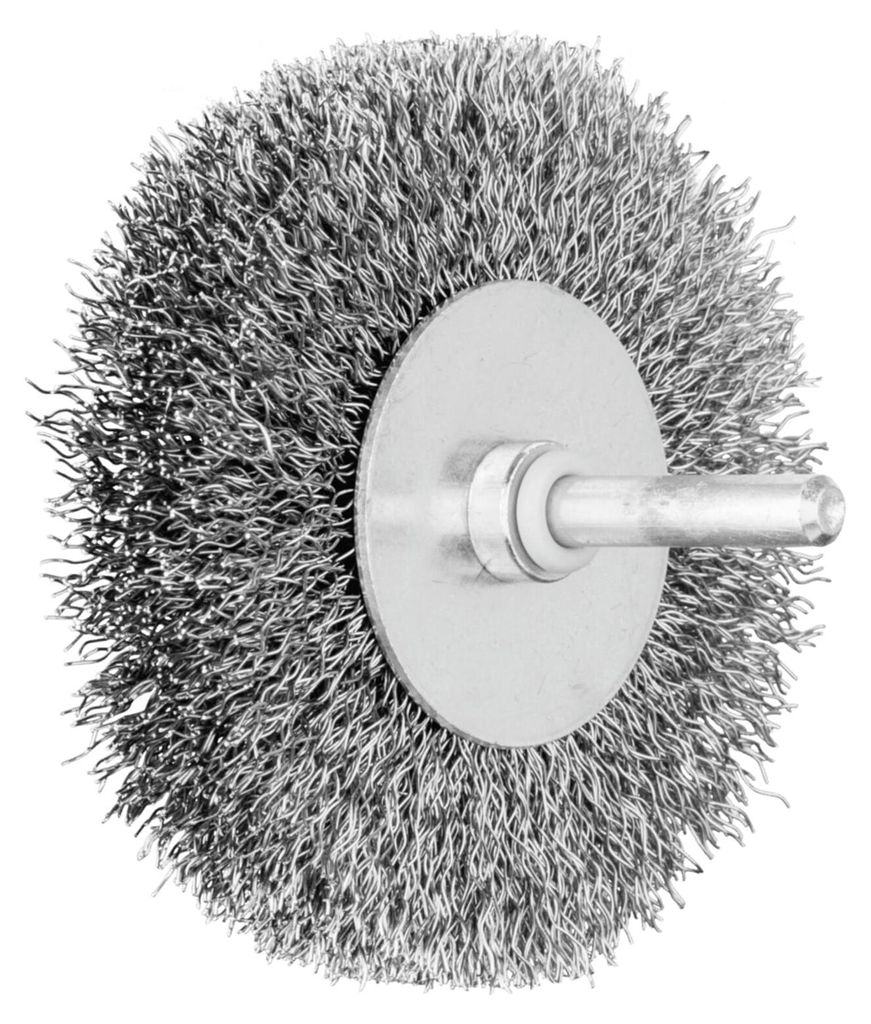

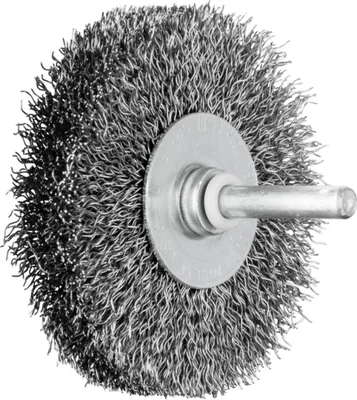

PFERD RBU 8015/6 ST 0,30, 8 cm, 8 cm, Stahl, Eisenguss, Holz, Kunststoff, 12000 RPM

Eigenschaften:

• Universell zum Reinigen, Entrosten, Glätten, Putzen von Schweißnähten, leichten Entgraten und Entfernen von Korrosion und Lacken einsetzbar
• Stahldraht ist das gebräuchlichste Besatzmaterial
• Bürsten mit dem Besatzmaterial Stahldraht eignen sich besonders gut zur Oberflächenbearbeitung und zum Entgraten
• PFERD TOOLS Spezialdraht verfügt über eine hohe Zug- und Biegewechselfestigkeit
• Stahldraht hält Temperaturen bis 300 °C stand
• Vorteile:
  • Optimale Anpassung an die Kontur der Werkstücke durch hohe Flexibilität
  • Lange Standzeit durch die Verwendung von PFERD TOOLS Spezialdraht
  • Erzeugt feine Oberflächen


• Anwendungsempfehlungen:
  • Bitte beachten Sie die empfohlenen Drehzahlen
  • Für beste Leistung Werkzeugantrieb mit mindestens 300 Watt verwenden


• Bearbeitbare Werkstoffe:
  • Gusseisen
  • Stahlguss
  • Duroplaste
  • Elastomere
  • Stahl, Stahlguss
  • Stahlwerkstoffe mit einer Härte>54 HRC
  • Stähle bis 1.200 N/mm² (<38 HRC)
  • Thermoplaste
  • Holz


• Bearbeitungsaufgaben:
  • Reinigen
  • Entgraten
  • Entrosten
  • Oxydschichten entfernen
  • Entlacken
  • Aufrauen


• Antriebsarten:
  • Biegwellenantrieb
  • Bohrmaschine
  • Geradschleifer


• Sicherheitshinweise:
  • Beim Einspannen der Bürste ist darauf zu achten, dass der Schaft möglichst weit in die Aufnahme eingespannt wird
  • Dies gilt insbesondere für den Einsatz im hohen Drehzahlbereich
  • Die Mindesteinspannlänge beträgt 10 mm



Technische Daten:

• Verpackungen: Industrieverpackung
• Max. RPM: 12000 r/min
• RPM, opt., von: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Verpackungen: Industrieverpackung
  • Max. RPM: 12000 r/min
  • RPM, opt., von: 6000 r/min
  • RPM, opt., bis: 9000 r/min
  • Breite metrisch: 15 mm
  • Aufnahmesystem: Schaft
  • Ø Besatzmaterial: 0.3 mm
  • ø Außen metrisch: 80 mm
  • Ø Schaft metrisch: 6 mm
  • Besatzmaterial: Stahldraht (ST)
  • Korngröße: keine Angabe
  • Länge, Besatz: 19 mm
  • Länge, Gesamt: 50 mm
  • Anwendungsempfehlungen: Bitte beachten Sie die empfohlenen Drehzahlen. / Für beste Leistung Werkzeugantrieb mit mindestens 300 Watt verwenden.
  • Antriebsarten: Biegwellenantrieb / Bohrmaschine / Geradschleifer
  • Sicherheitshinweise: Beim Einspannen der Bürste ist darauf zu achten, dass der Schaft möglichst weit in die Aufnahme eingespannt wird. Dies gilt insbesondere für den Einsatz im hohen Drehzahlbereich. Die Mindesteinspannlänge beträgt 10 mm.
  • Brutto Gewicht (Stück): 0.157 kg
  • Gewicht Netto: 0.157 kg


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Universell zum Reinigen, Entrosten, Glätten, Putzen von Schweißnähten, leichten Entgraten und Entfernen von Korrosion und Lacken einsetzbar.
Stahldraht ist das gebräuchlichste Besatzmaterial. Bürsten mit dem Besatzmaterial Stahldraht eignen sich besonders gut zur Oberflächenbearbeitung und zum Entgraten. PFERD TOOLS Spezialdraht verfügt über eine hohe Zug- und Biegewechselfestigkeit.
Stahldraht hält Temperaturen bis 300 °C stand.

Schaftdurchmesser:

8 cm

Durchmesser (mm):

8 cm

Für Materialien geeignet:

Stahl, Eisenguss, Holz, Kunststoff

Rotationsgeschwindigkeit (max.):

12000 RPM

Rotationsgeschwindigkeit (max.):

12000 RPM

Empfohlene Antriebsleistung mindestens 300Watt. -Universell zum Reinigen, Entrosten, Glätten, Entzundern, Putzen von Gussnähten, leichten Entgraten und Entfernen von Korrosion und Lacken geeignet.
