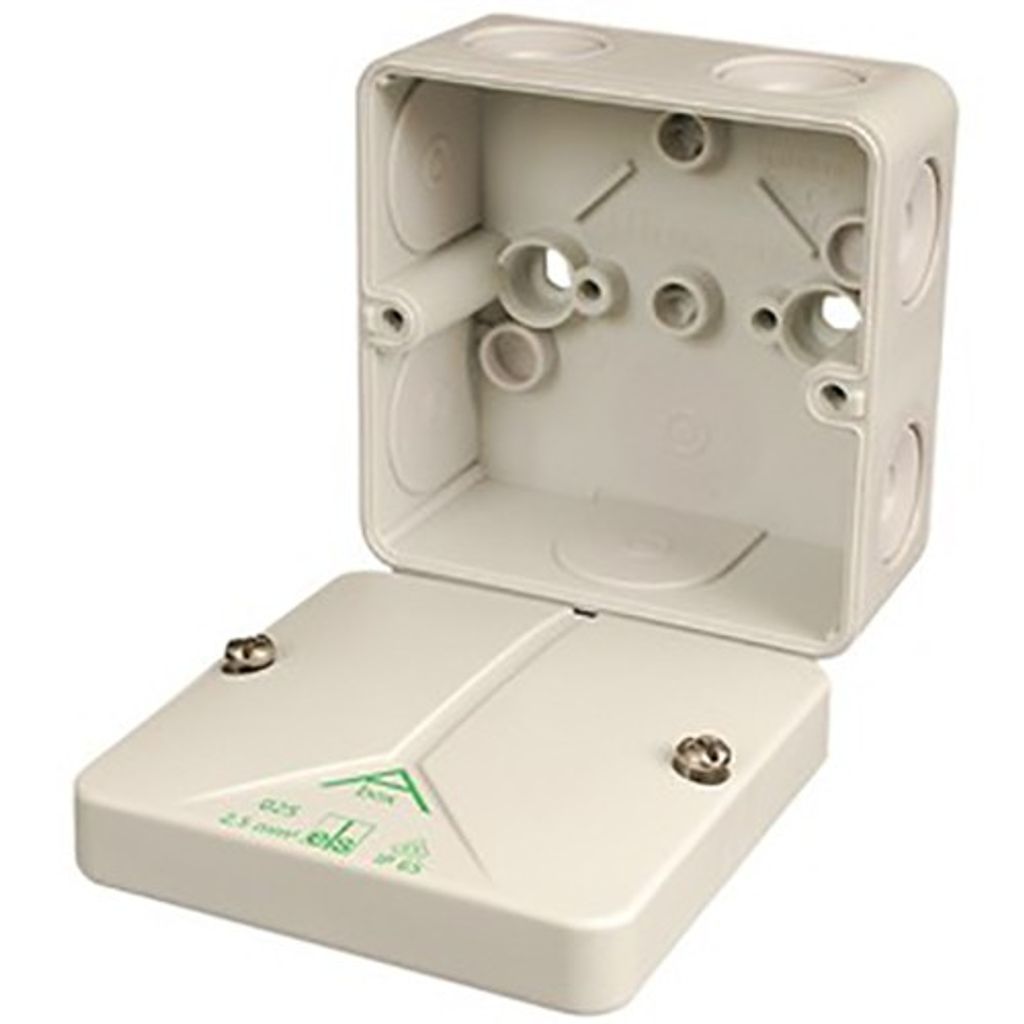

Eigenschaften: Verbindungsdose nach DIN EN 60670 (VDE 0606), Ui=690V, mit selbstdichtenden, weichen Einführungsmembranen, M20, Dichtbereich 2 - 16 mm, Schutzart IP65, bis 2,5², mit Schutzgrad IK07, Schutzklasse II, VDE geprüft, Halogenfrei, 80 x 80 x 52, grau, ohne Klemme SP80290701
Merkmale:- selbstdichtende, weiche Einführungsmembranen
- innenliegende Befestigungsstellen
- für Standardinstallationen im Innenbereich
- halogenfrei
- plombierbar
Technische Daten:Bemessungsbetriebsspannung: 690 V
Bemessungsisolationsspannung AC: 690 V
Leiterquerschnitt max.: 2,5 mm²
Schutzklasse: II
Schutzart: IP65
Farbe: grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94: HB
Umgebungstemperatur: -25 bis +40 °C
Schlagfestigkeit: IK07
H x B x T: 80 x 80 x 52 mm
Dichtbereich: 2-16 mm
Material: Polystyrol
Material Deckelschrauben: Edelstahl V2A
Prüfzeichen: VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Art.-Nummer: SPB80290701
Shop-Nummer: 145035
SPELSBERG
Verbindungsdose- Verbindungsdose nach E DIN IEC 60998-2-5
- Spannung max. 690 V
- mit selbstdichtenden, weichen Einf.membranen M20
- Dichtbereich: 2 - 16 mm
- 80 x 80 x 52 mm
- Schutzart: IP 65
Spelsberg Abzweigkasten ABOX 025-leer
Hersteller:Spelsberg
Bezeichnung:Abzweigkasten 690V M20 D=2-16mm gr
Typ:ABOX 025-leer
Max. Leiterquerschnitt:2,5 mm²
Bestückung:ohne
Form:quadratisch
Montageart:Wand-/Deckenmontage
Montage im Erdreich:nein
Montage unter Wasser:nein
Für Rohrdurchmesser:sonstige
Einführung von hinten:ja
Länge:80 mm
Breite:80 mm
Tiefe:52 mm
Anreihbar:nein
Anzahl der Einführungen:8
Art der Gehäusedurchführung:Dichtmembran
Werkstoff:Kunststoff
Halogenfrei:ja
Oberflächenschutz:unbehandelt
Farbe:grau
Schutzart (IP):IP65
Ausführung Deckel:sonstige
Transparenter Deckel:nein
Deckelbefestigung:geschraubt
Vergießbar:ja
Mit Vergussmasse mitgeliefert:nein
Plombierbar:ja
Bemessungsisolationsspannung Ui:690 V
Funktionserhalt:ohne
Mit Abschirmung:nein
Witterungsbeständig:nein
Einsatztemperatur:-25..40 °C
Explosionsgeprüfte Ausführung:nein
Für Ex-Zone Gas:ohne
Für Ex-Zone Staub:ohne
Spelsberg Abzweigkasten ABOX 025-leer: weitere Details
Abmessungen:80 x 80 x 52mm
Geliefert wird: Spelsberg Abzweigkasten 690V M20 D=2-16mm gr ABOX 025-leer, Verpackungseinheit: 1 Stk., EAN: 4013902110018
Verbindungsdose mit selbstdichtenden, weichen Einführungsmembranen M 20, Dichtbereich 2-16 mm. L 80 x B 80 x H 52 mm
Verbindungsdose mit Selbstdichtenden, weichen Einführungsmembranen
M 20, Dichtbereich 2-16 mm. Nach DIN EN 60670 (VDE 0606)
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Abzweigkasten 690V M20 D=2-16mm gr ABOX 025-leer Max. Leiterquerschnitt 2,5mm², Bestückung ohne, Form rechteckig, Montageart Wand-/Deckenmontage, Für Rohrdurchmesser sonstige, Einführung von hinten, Länge 80mm, Breite 80mm, Tiefe 52mm, Anzahl der Einführungen 8, Art der Gehäusedurchführung Dichtmembran, Werkstoff Kunststoff, Halogenfrei, Oberfläche unbehandelt, Farbe grau, Schutzart (IP) IP65, Ausführung Deckel sonstige, Deckelbefestigung geschraubt, Vergießbar, Plombierbar, Bemessungsisolationsspannung Ui 690V, Funktionserhalt ohne, Einsatztemperatur -25 ... 40°C, Für Ex-Zone Gas ohne, Für Ex-Zone Staub ohne, Verbindungsdose nach DIN EN 60670 (VDE 0606), Ui = 690V, mit selbstdichtenden, weichen Einführungsmembranen, M20, Dichtbereich 2-16mm, grau, ohne Klemme
• Hersteller: Spelsberg
• Artikel-Nr.: 80290701
• EAN: 4013902110018
• Serie: Abzweigdose
• Schutzart: IP65
• Schutzart: II
• Bemessungsisolationsspannung AC: 690V
• max. Leiterquerschnitt: 2,5 mm2
• Befestigungsart: Wand -/ Deckenmontage
• Schlagfestigkeit: IK07
• Breite / Länge: 80mm
• Höhe: 52mm
• für Dichtbereich max 16mm
• Farbe: grau
• Material: Thermoplast
• VE: 1 Stück
