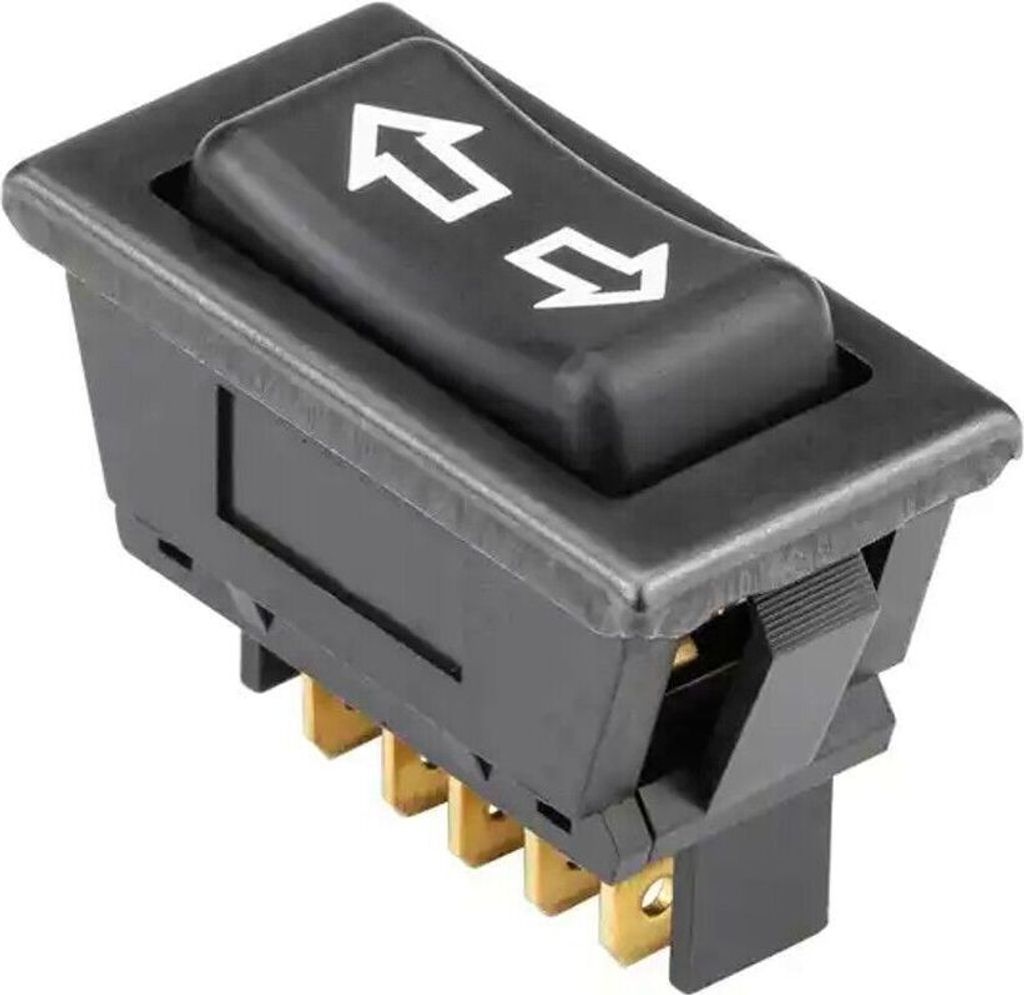

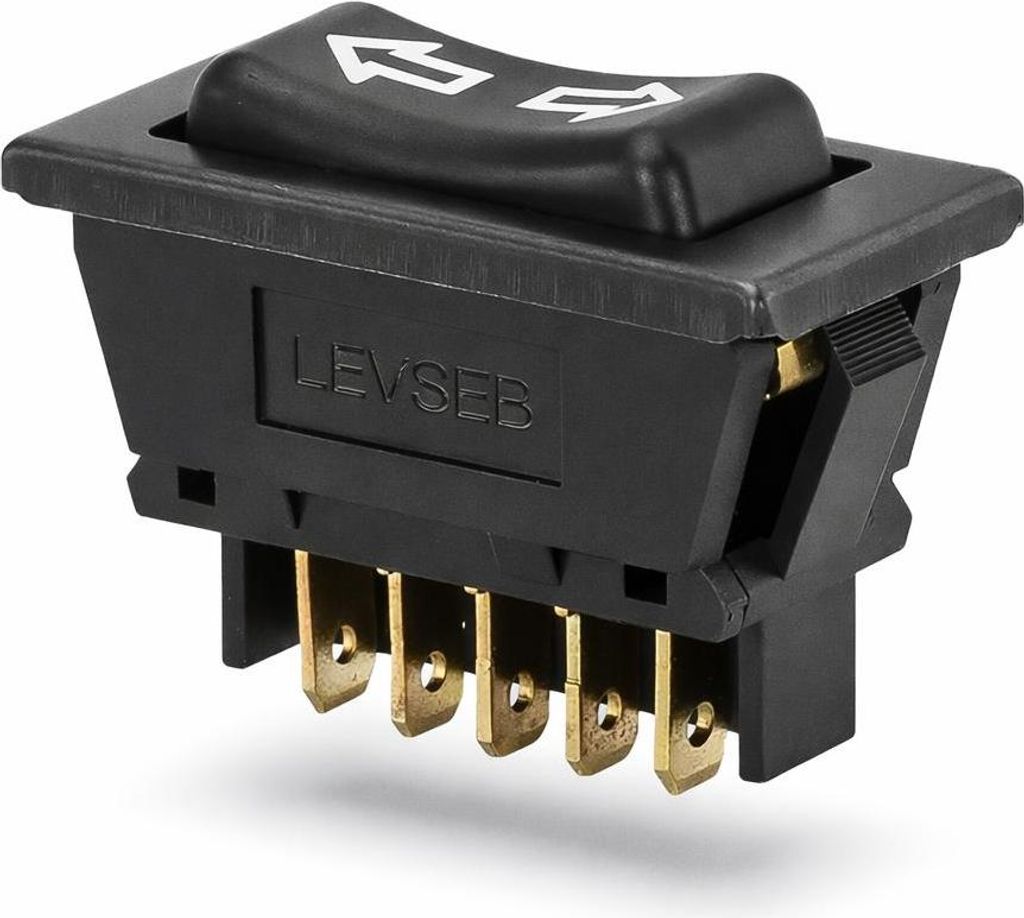

Universal Kfz-Wipp-Taster für elektrische Fensterheber 12V/20A, 5-polig, ASW-01

Kfz-Wippschalter ASW-01 | DPDT 5-polig | 12 V DC / 20 A Der Kfz-Wippschalter ASW-01 ist ein robuster 5-poliger DPDT-Schalter zur Richtungssteuerung von Gleichstrommotoren, insbesondere für elektrische Fensterheber. Durch die doppelte Umschaltfunktion eignet er sich zur Polwendeschaltung von Motoren (Auf/Ab-Funktion). Das Gehäuse besteht aus einer Kombination aus Kunststoff und Metallkontakten und ist für den Fahrzeugeinsatz ausgelegt. Die Snap-In-Montage ermöglicht eine schnelle und sichere Installation in Schalttafeln und Bedienfeldern. Der Wippschalter verfügt über eine visuelle Rückmeldung durch Beleuchtung bei Betrieb mit Gleich- oder Wechselstrom. Die Doppelpfeil-Kennzeichnung unterstützt eine intuitive Bedienung bei Richtungswechseln. Technische Daten Modell ASW-01 Schaltfunktion DPDT (Doppel-Umschalter, Polwendeschaltung) Polzahl 5-polig Nennstrom 20 A bei 12 V DC Nennstrom (alternativ) 10 A bei 30 V DC Anschluss Flachsteckkontakte 4,8 mm Rastermaß Kontakte 5 mm Einbaumaß 38 × 17,6 mm Rahmenmaß (L × B) 41,4 × 20,8 mm Höhe 33 mm Montageart Snap-In Eigenschaften & Vorteile -DPDT-Schaltfunktion zur Polumkehr von Gleichstrommotoren -Hohe Strombelastbarkeit bis 20 A bei 12 V DC -Beleuchteter Wippschalter für visuelle Betriebsanzeige -Robuste Bauweise für Fahrzeug- und Industrieanwendungen -Schnelle Snap-In-Montage ohne zusätzliche Befestigungselemente Typische Einsatzbereiche -Elektrische Fensterheber in Pkw, Lkw und Nutzfahrzeugen -Fahrzeug- und Van-Umrüstungen -Motorsteuerungen in Kfz- und Marineanwendungen -Schalttafeln in Booten, Bussen und Sonderfahrzeugen Anwendungsmöglichkeiten -Richtungssteuerung von 12-V-Gleichstrommotoren -Ersatz er Fensterheberschalter -Integration in Bedienfelder und Schaltpulte -Auf-/Ab-Schaltungen mit klarer taktiler Rückmeldung Technisch bietet der ASW-01 eine kompakte und belastbare Lösung für die Polwendeschaltung von Gleichstromantrieben, ausgelegt für hohe Ströme bei 12 V DC und eine dauerhafte Integration in Fahrzeug- und Industriesysteme. Hinweis Das auf den Produktbildern sichtbare Logo LEVSEB dient ausschließlich der Markenkennzeichnung und hat rein illustrativen Charakter. Es stellt kein physisches Merkmal des nen Produkts dar. Je nach Produktionscharge kann die gelieferte Ware ohne sichtbare Logo-Gravur oder mit abweichender Kennzeichnung geliefert werden. Die Verpackung und Produktdokumentation enthalten alle gesetzlich vorgeschriebenen Herstellerangaben.
