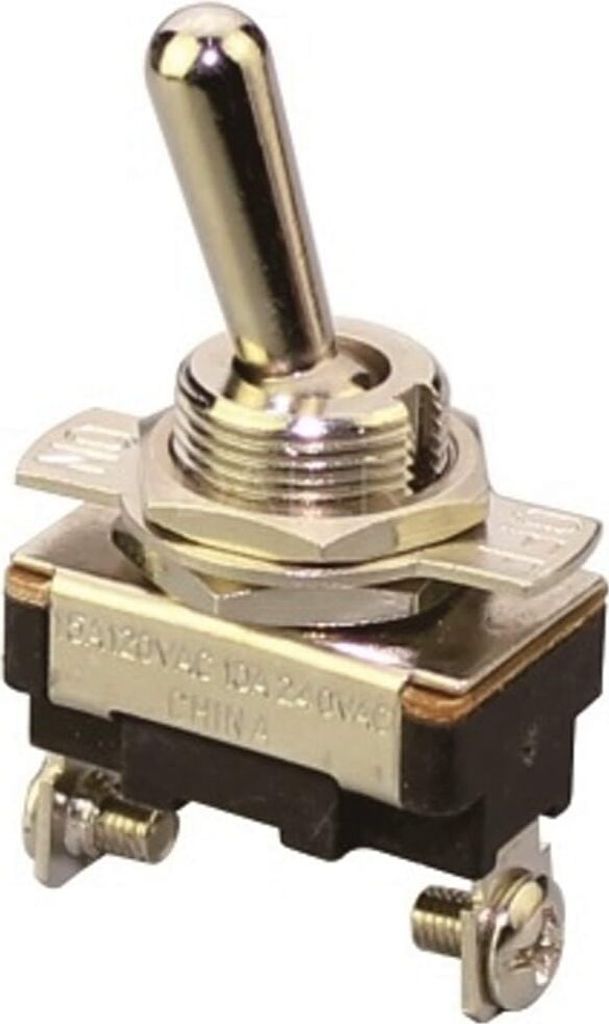

KFZ Kippschalter SPST 2 Pin Ein/Aus Schalter DC 12V 24V AC 10A 250V 15A 125V

KFZ Kippschalter | SPST 2-Pin Ein/Aus | Ø 12 mm Dieser Kippschalter ist als SPST-Schalter (Single Pole, Single Throw) für eine einfache Ein/Aus-Schaltfunktion ausgelegt. Über zwei Anschlüsse wird ein Stromkreis zuverlässig geschaltet und bei Bedarf getrennt – geeignet für Bordnetze in Fahrzeugen sowie typische Marine-Anwendungen. Die Montage erfolgt über eine Ø 12 mm Einbauöffnung und wird mit der mitgelieferten Befestigungsmutter sicher fixiert. Das Gewinde ist für die Panelmontage ausgelegt und ermöglicht einen stabilen Sitz in Schalttafeln und Bedienfeldern. Für den Anschluss stehen Schraubkontakte (Maschinenschrauben) zur schnellen Verdrahtung zur Verfügung; alternativ ist Löten möglich. Die mechanische Auslegung ist auf eine Lebensdauer > 10.000 Zyklen ausgelegt. Technische Daten Schaltertyp SPST, 2 Stellungen: EIN / AUS Anschlüsse 2 Pin, Schraubanschluss (alternativ lötbar) Bemessung DC 12 V DC / 10 A Bemessung AC 250 V AC / 10 A; 125 V AC / 15 A Montageöffnung Ø 12 mm Gewinde (Panel) M12 × 0,75 Einbautiefe 22 mm Abmessungen (Gehäuse) Breite 22,8 mm; Tiefe 14,4 mm Hebel Länge 15,3 mm; Schaltwinkel 40° Mechanische Lebensdauer > 10.000 Zyklen Eigenschaften & Vorteile -SPST Ein/Aus: eindeutige Schaltfunktion für einen Stromkreis -Panelmontage über Ø 12 mm mit Mutter für sicheren Halt -Kompakte Abmessungen für enge Einbausituationen -Schraub- oder Lötanschluss für flexible Verdrahtung -Mechanische Standzeit > 10.000 Zyklen Typische Einsatzbereiche -PKW, LKW, Nutzfahrzeuge -Boot, Yacht, Marine-Umfeld -Schalttafeln, Konsolen, Bedienpanels Anwendungsmöglichkeiten -Schalten von Zusatzbeleuchtung (z. B. Fahrgestell- und Innenleuchten) -Schalten von Nebelscheinwerfern und Zusatzlampen -Allgemeine Ein/Aus-Schaltungen im Bordnetz (DC) sowie AC-Anwendungen im Rahmen der Bemessung Technisch ist der Schalter eine kompakte Ein/Aus-Lösung für den Panel-Einbau mit Ø 12 mm und M12 × 0,75 Gewinde, mit Schraub- oder Lötanschluss und definierten Bemessungswerten für DC/AC-Anwendungen.
