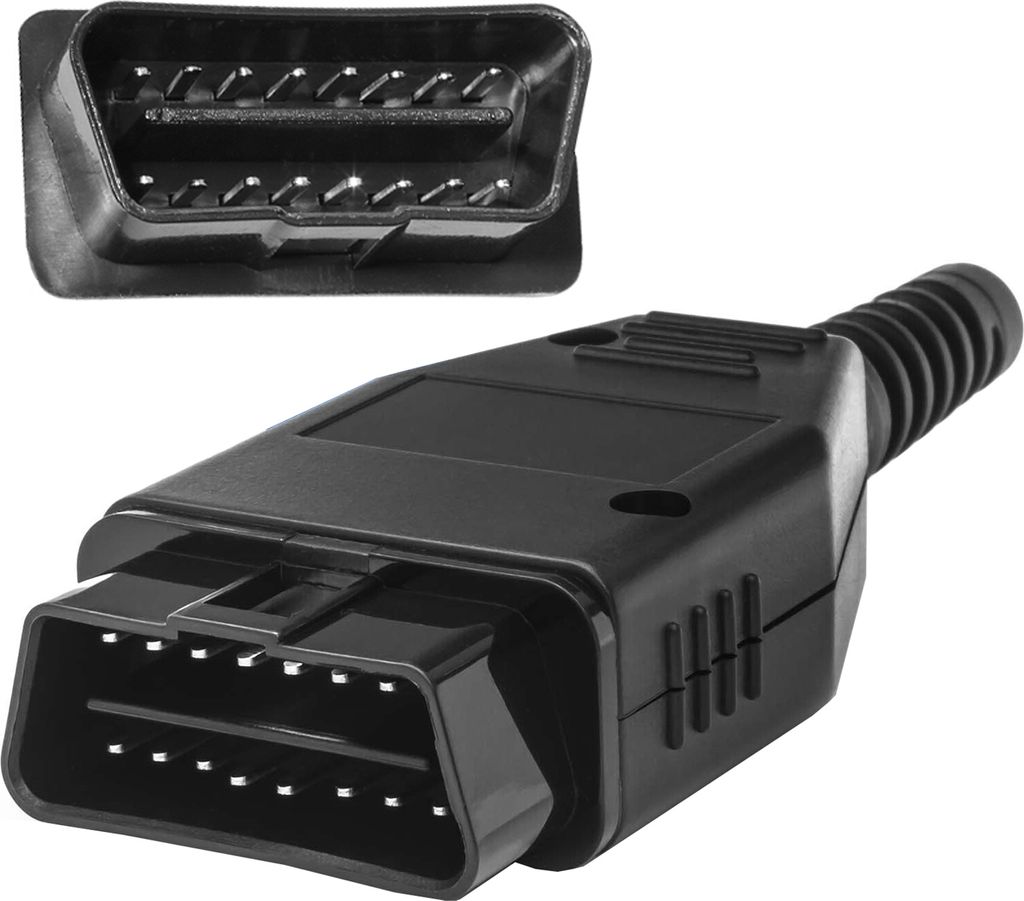

I26C OBD2 16 Pin Diagnose Stecker J1962 Reparaturstecker Lötanschluss Konfektionierung Ersatzstecker für OBD-II Diagnosekabel

Bolwins I26C Universal OBD2 Diagnose Stecker 16 Pin Ersatz Reparatur Konfektionierung

Der I26C OBD2 16-Pin Stecker ist ein genormter J1962 (OBD-II/EOBD) Steckverbinder zum Herstellen oder Reparieren von Diagnosekabeln.

Geeignet für Fahrzeuge mit OBD-II Schnittstelle und ideal zur Selbstkonfektionierung oder als Ersatzteil.

Ideal zur Selbstkonfektionierung geeignet oder als Ersatzteil bzw. Austausch, die Pins sind bereits fertig in den Stecker eingefasst so dass die benötigten Kontakte/Kabel einfach aufgelötet werden können.

Die Kontakte (Pins) sind bereits im Stecker eingesetzt, so dass die benötigten Kabel direkt aufgelötet werden können. Kabelanschluss über Lötverbindung auf Platine (16 Pins).

Pin Belegung:
2. J1850 Bus+
4. Fahrzeug Masse
5. Signal Masse
6. CAN High (J-2284)
7. ISO 9141-2 K Ausgang
10. J1850 Bus
14. CAN Low (J-2284)
15. ISO 9141-2 L Ausgang
16. Batterie-Spannung +12V

Gehäuse zur Aufnahme einer Platine geeignet.

Vorteile:

• Einfache Verarbeitung durch bereits eingesetzte Kontakte

• Zuverlässige und stabile Verbindung durch verschraubtes Gehäuse

• Ideal für individuelle Diagnosekabel und Reparaturen

• Langlebige Konstruktion für den professionellen und privaten Einsatz

• Kompatibel mit zahlreichen Fahrzeugen mit OBD-II Schnittstelle

Anwendungsbereiche:

• Reparatur er OBD-II Diagnosekabel

• Selbstkonfektionierung individueller Diagnoseleitungen

• Ersatzstecker für Diagnoseadapter und Diagnosegeräte

• Werkstatt, Kfz-Service, Fahrzeugdiagnose und Hobbyelektronik

Hinweis:

• Beim Kauf von mehr als 10 Stück erhalten Sie einen zusätzlichen . Bitte Sie uns rechtzeitig für weitere Informationen.

• Wir versuchen unser Bestes, um sicherzustellen, dass unsere Kunden vollständig zufrieden sind. Wenn Sie ein Problem haben, Sie uns bitte rechtzeitig. Wir helfen Ihnen gerne weiter!

TECHNISCHE DATEN:
- Anschluss: OBD‑II 16‑Pin (J1962)
- Belegung: Voll bestückte 16‑Pin OBD‑II Schnittstelle
- Gewicht: 40g
- Abmessungen in mm: Siehe letzte Abbildung
- Farbe: Schwarz

LIEFERUMFANG:
- 1x OBD II Stecker 16 Pin
- 1x Knickschutz
- 4x Schrauben
