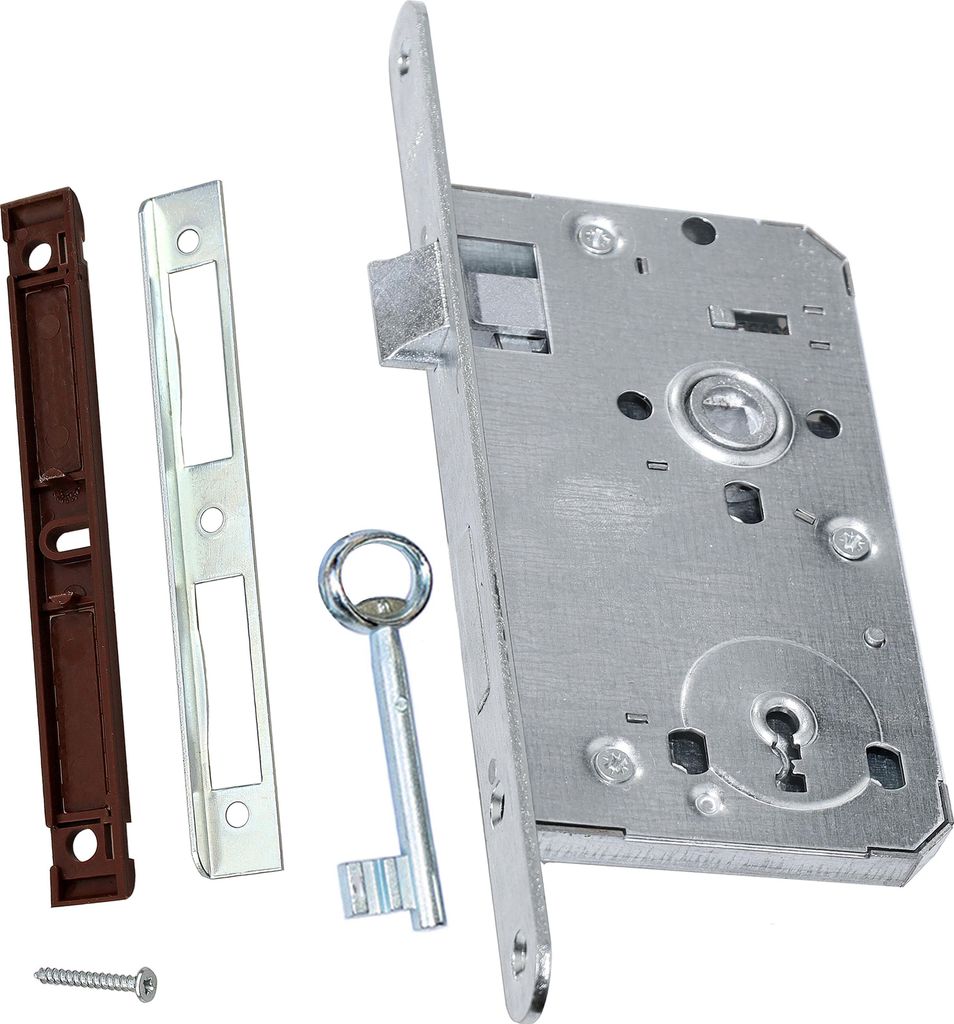

1 Stück Einsteckschloss Türschloss Zimmertürschloss 72 / 55 Links BB mit Gegenplatte

Geeignet für Tür Links (Anwendung für Tür Rechts nicht möglich)

alle Elemente aus Metall
Dornmaß - 55 mm
Vierkant - 8 mm
Entfernung - Abstand zwischen Mitte des Griff und den Schlüsselloch - 72 mm
Höhe - 150 mm
Breite - 78 mm
Tiefe - 12 mm
Stulp rund - 235 x 20 x 3 mm
Gegenpatte - 170 x 20 mm
Gewicht - 580 G

Masse aus technische Zeichnung:
I-86 mm
B-55 mm
F-10,5 mm
G-22 mm
H-11 mm
N-3 mm
A-72 mm
J-47,3 mm
K-98 mm
L-170 mm
M-198,3 mm
D-235 mm
C-20 mm
O-10 mm
U-12,5 mm
V-74,1 mm
W-148,2 mm
X-222,5 mm
R-12 mm
P-25 mm
T-8 mm
S-37 mm
Ohne Zylinder
Mit Schrauben
