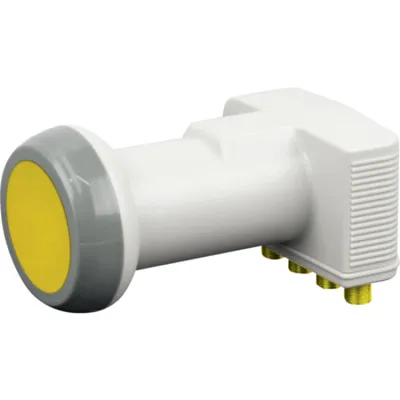

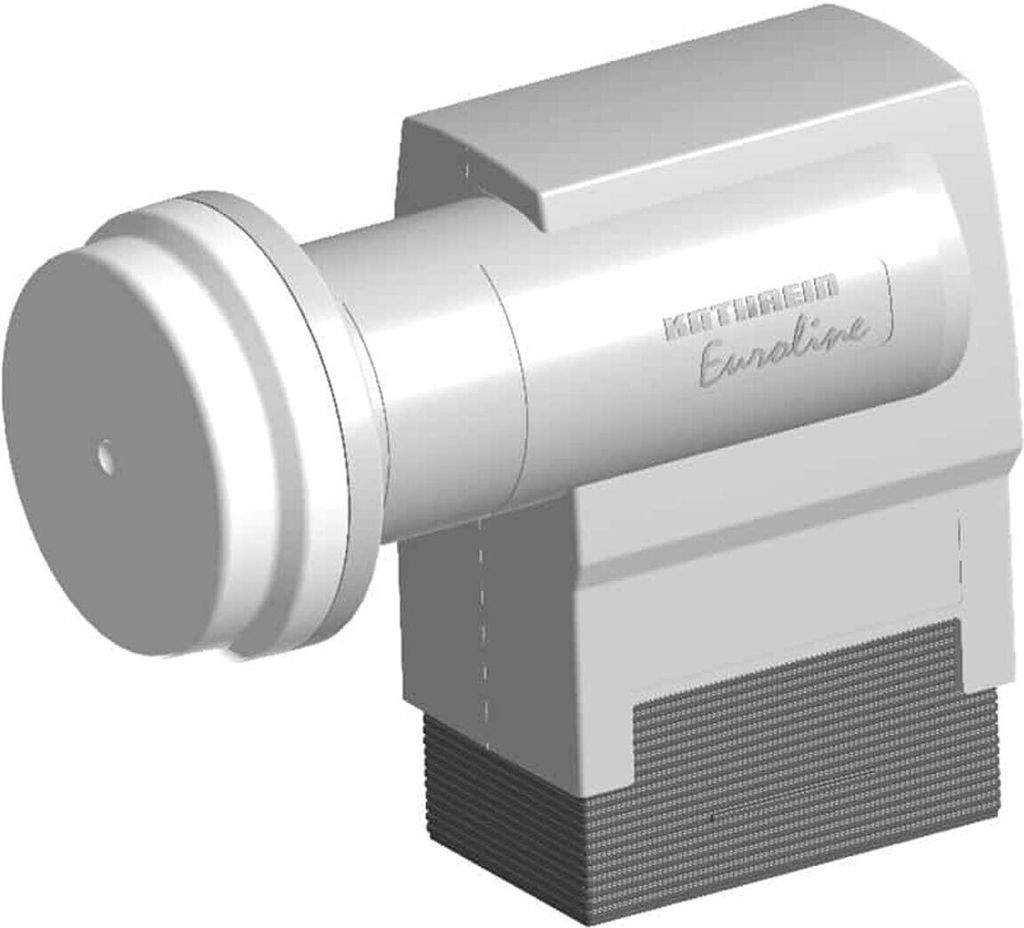

KATH Universal-Quattro-LNB KEL 440 10,70-12,75GHz, 4 Ausgänge

Art

Quattro LNB



Befestigung

Feed-Durchmesser 40mm



Netto-Artikelmaße

Gewicht: 0.416 kg

Das Kathrein Euroline Quattro LNB KEL 440 eignet sich zum Anschluß an einen externen Multischalter, die vier Ausgänge des LNB sind mit VL, VH, HL und HH beschriftet. Artikelmerkmale

• Universal-Quatro-LNB
• Ausgänge VL, VH, HL und HH
• Anschluss von Sat-ZF-Verteilanlagen (Multischalter) oder Aufbereitungsanlage
• HDTV-/DVB-S2-kompatibel
• Typ KEL 440
• Eingangsfrequenz GHz 10,7-11,7/11,7-12,75
• Oszillatorfrequenz (L.O.) GHz 9,75/10,6
• Ausgangsfrequenz 950-1950/1100-2150 MHz
• Verstärkung 55 dB
• Ausgang 4x F-Connector
• Versorgungsspannung 11,5-19V
• Typ. Stromaufnahme 280 mA
• Abmessung Feed-Aufnahme 40 mm
• Abmessungen mit Kappe 131 x 63 x 108 mm

Die KATHREIN-Euroline-Universal-Speisesysteme eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme.

Sie sind zum Empfang von Satelliten im Ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc.

KEL 440 Universal-Quatro-LNBUniversal-Quatro-LNB, 10,70-12,75 GHz,4 Ausgänge (V-low, H-low, V-high, H-high) ,Stromaufnahme: typ. 280 mAVerstärkung 55 dB

Kathrein Euroline Quatro LNB KEL 440

• Universal-QUATRO-LNB
• HDTV-DVBS2 kompatibel
• Anschluss von Sat-ZF-Verteilanlagen oder Aufbereitungsanlagen
• Eingangfreq. 10,70-12,75 GHz
• Oszillatorfreq. 9,75-10,6 GHz
• Abmessung Feed-Aufnahme 40mm

• Universal-Quatro-LNB
• HDTV-DVBS2 kompatibel
• Anschluss von SAT-ZF Verteilanlagen oder
• Aufbereitungsanlagen
• Eingangfreq. 10,70-12,75 GHz
• Oszillatorfreq. 9,75-10,6 GHz
• Abmessung Feed-Aufnahme 40mm

Kathrein KEL 440 Quattro LNB, 20110029Universal-Quatro-LNB; 10,70-12,75 GHz; 4 Ausgänge (V-low, H-low, V-high, H-high);Stromaufnahme: typ. 280 mA Kathrein Quattro-LNB Euroline KEL 440

Hersteller:Kathrein
Bezeichnung:Quattro-LNB Euroline 10,70-12,75GHz
Typ:KEL 440
Ausführung:Quatro LNB
Farbe:grau
Mit Schutzgehäuse:ja
Multischalter integriert:nein
Anzahl der Ausgänge:4
Terrestrische Einspeisung:nein
Aufnahme:40 mm

Kathrein Quattro-LNB Euroline KEL 440: weitere Details

Universal-Quatro-LNB, 10,70-12,75 GHz, 4 Ausgaenge V-low, H-low, V-high, H-high, Stromaufnahme typ.. 280 mA

Geliefert wird: Kathrein Quattro-LNB Euroline 10,70-12,75GHz KEL 440, Verpackungseinheit: 1 Stk., EAN: 4021121534836 Kurzinfo: KATHREIN Euroline KEL 400 - Satellitenantennen-Umwandler - HDTV - Quattro-LNB Gruppe Antennen Hersteller KATHREIN-Werke Hersteller Art. Nr. 20110029 Modell Euroline KEL 400 EAN/UPC 4021121534836 Produktbeschreibung: KATHREIN Euroline KEL 400 - Satellitenantennen-Umwandler Gerätetyp Satellitenantennen-Umwandler Bestimmt für HDTV Abmessungen (Breite x Tiefe x Höhe) 13.1 cm x 6.3 cm x 10.8 cm Gewicht 340 g Kompatibilität DVB-S2 Frequenzbereich 10.7 - 12.75 GHz, 950 - 1950 MHz, 1100 - 2150 MHz Umformerart Quattro-LNB Ausführliche Details Allgemein Produkttyp Satellitenantennen-Umwandler Bestimmt für HDTV Breite 13.1 cm Tiefe 6.3 cm Höhe 10.8 cm Gewicht 340 g Antenne Kompatibilität DVB-S2 Frequenzbereich 10.7 - 12.75 GHz, 950 - 1950 MHz, 1100 - 2150 MHz Umformerart Quattro-LNB Geleisteter Anschluss Art 4 x Antennenausgang - F-Stecker

Low-Band Eingangsfrequenzbereich:

10,7 - 11,7 GHz

High-Band Eingangsfrequenzbereich:

11,7 - 12,75 GHz

Low-Band LO-Frequenz:

9,75 GHz

High-Band LO-Frequenz:

10,6 GHz

High-Band Ausgangsfrequenzbereich:

1100 - 2150 MHz

Low-Band Ausgangsfrequenzbereich:

950 - 1950 MHz

Verstärkung:

55 dB

Anzahl RF Anschlüsse:

4

RF Verbindungstyp:

F

Energieverbrauch:

280 mA

Durchmesser Feedhorn:

4 cm

Breite:

63 mm

Tiefe:

131 mm

Höhe:

108 mm

Gewicht:

340 g

Produktfarbe:

Grau, Weiß

Verpackungsbreite:

151,6 mm

Verpackungstiefe:

113,5 mm

Verpackungshöhe:

76,2 mm

Paketgewicht:

452 g

Technische Details
Verstärkung : 55 dB
Low-Band Eingangsfrequenzbereich : 10,7 - 11,7 GHz
High-Band Eingangsfrequenzbereich : 11,7 - 12,75 GHz
High-Band Ausgangsfrequenzbereich : 1100 - 2150 MHz
Low-Band Ausgangsfrequenzbereich : 950 - 1950 MHz
Low-Band LO-Frequenz : 9,75 GHz
High-Band LO-Frequenz : 10,6 GHz

Anschlüsse und Schnittstellen
Anzahl RF Anschlüsse : 4
RF Verbindungstyp : F

Strom
Energieverbrauch : 280 mA

Gewicht & Abmessungen
Gewicht : 340 g
Höhe : 108 mm
Breite : 63 mm
Tiefe : 131 mm
Feedhorn Durchmesser : 4 cm

Farbe
Produktfarbe : Grau, Weiß
