Eaton Hilfsschalterbaustein 22DILEM
Hersteller:Eaton
Bezeichnung:Hilfsschalterbaustein 2S+2Ö,Zentral-Aufbau
Typ:22DILEM
Anzahl der Kontakte als Schließer:2
Anzahl der Kontakte als Öffner:2
Bemessungsbetriebsstrom Ie bei AC-15, 230 V:4 A
Ausführung des elektrischen Anschlusses:Schraubanschluss
Ausführung:aufsteckbar
Montageart:Frontbefestigung
Fassung:ohne
Eaton Hilfsschalterbaustein 22DILEM: weitere Details
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50012, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-4(-G)( ), DILEEM-10(-G)( ), DILEM12-10(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILER, DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Geliefert wird: Eaton (Moeller) Hilfsschalterbaustein 2S+2Ö,Zentral-Aufbau 22DILEM, Verpackungseinheit: 1 Stk., EAN: 4015080101123
Eigenschaften - Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50012, Schaltglieder nach EN 50012 sind zu bevorzugen.- Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen.- Funktion: für Standardanwendungen, 4-polig.- Anschlusstechnik: Schraubklemmen.- Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie=4 A.- Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie=2 A.- Kontaktbestückung S=Schließer: 2 S.- Kontaktbestückung Ö=Öffner: 2 Ö.- Montageart: Frontbefestigung.- verwendbar für: DILEM-10(-G)(), DILEM-4(-G)(), DILEEM-10(-G)(), DILEM12-10(-G)().- Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILER, DILE(E)M.- Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner). Technische Daten:
- Anzahl der Kontakte als Schließer: 2
- Anzahl der Kontakte als Öffner: 2
- Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Ausführung: aufsteckbar
- Montageart: Frontbefestigung
- Fassung: ohne
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Anzahl der Kontakte als Schließer: 2
- Anzahl der Kontakte als Öffner: 2
- Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Ausführung: aufsteckbar
- Montageart: Frontbefestigung
- Fassung: ohne
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Anzahl der Kontakte als Schließer: 2
- Anzahl der Kontakte als Öffner: 2
- Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Ausführung: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Anzahl der Kontakte als Schließer: 2
- Anzahl der Kontakte als Öffner: 2
- Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Ausführung: aufsteckbar
- Montageart: Frontbefestigung
- Fassung: ohne
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Merkmale
Betriebstemperatur
-25 - 50 °C
Gewicht und Abmessungen
Hilfsschalter 2S2Ö Aufbau, 22 DIL EM
Technische Details:| Name | Wert |
|---|
| Type | 22 DIL EM 010112 |
| Hersteller Artikelnummer | 010112 |
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Fehlersignalschalter | 0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | aufsteckbar |
| Montageart | Frontbefestigung |
| Fassung | ohne |
- mit Schraubklemmen
- Bemessungsbetriebsstrom: 4 A bei 230 V AC
- DILEM für DILEM-Serie
- DILE für DILEM- und DILER-Serie

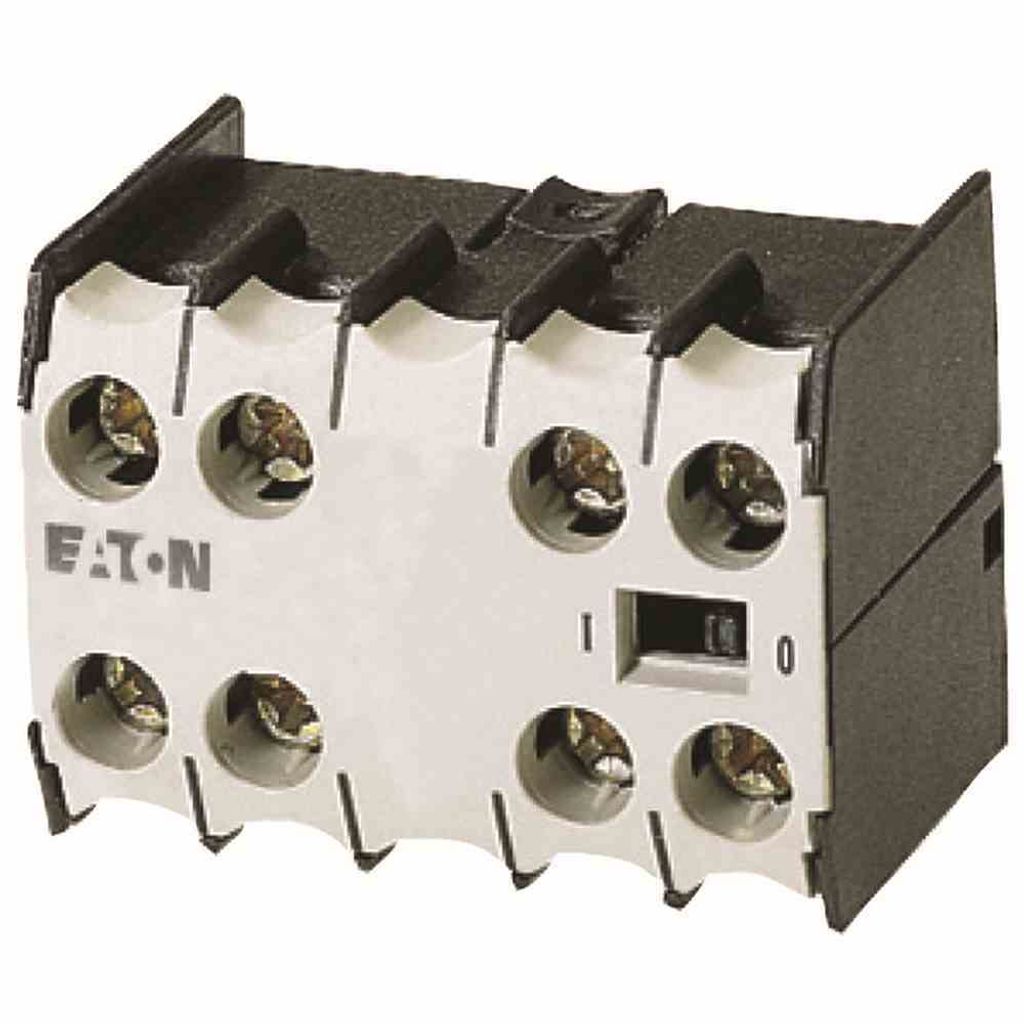

Eaton 22DILEM - 45 mm - 86 mm - 58 mm - Schwarz - Weiß - -25 - 50 °C - Hilfsschalterbaustein - 4-polig - 2 S - 2 Ö - Schraubklemmen
Hilfsschalterblock mit Schraubtasten, zwangsgeführte Kontakte, ui 690V, Schutzart IP20, Berührungsschutz nach VDE 0106 Teil 100
Hauptmerkmale Gewicht und Abmessungen Breite 45 mm Tiefe 86 mm Höhe 58 mm Merkmale Produktfarbe Schwarz, Weiß Betriebstemperatur 25 - 50 °C
Kabelklemmen – Originalprodukt von EATON. Bezeichnung: Hilfsschalterbaustein, 4-polig, 2 S, 2 Ö, Frontbefestigung, Schraubklemmen, DILE(E)M 010112 EATON. Hersteller-Nr.: 010112. Geeignet für den Einsatz in der Elektroinstallation und im Schaltschrankbau (je nach Ausführung).
Hilfsschalterblock mit Schraubschlüssen zwangsgeführte Kontakte Ui 690V Schutzart IP20 fingersicher nach VDE 0106 T. 100
