Dieser elektromechanische Stromstoßschalter ist für den Einsatz in 230V AC-Steuerkreisen konzipiert. Er verfügt über einen Schließer (1S) und einen Öffner (1Ö) mit einer Nennschaltleistung von 16A bei 250V AC. Die integrierte Handbetätigung und die mechanische Schaltstellungsanzeige erhöhen die Betriebssicherheit. Der minimale Kontaktabstand beträgt 3 mm.
- Betriebsspannung: 230V AC
- Kontaktkonfiguration: 1 Schließer (1S), 1 Öffner (1Ö)
- Nennstrom: 16A (bei 250V AC)
- Einschaltdauer: 100%
- Steuerleistungsbedarf: 5–6 W
- Kontaktabstand: 3 mm
- Abstand Steueranschlüsse/Kontakt: > 6 mm
- Zusatzfunktionen: Handbetätigung und Schaltstellungsanzeige
Details:
- Herstellernummer: 21110030
- Herstelltypnummer:

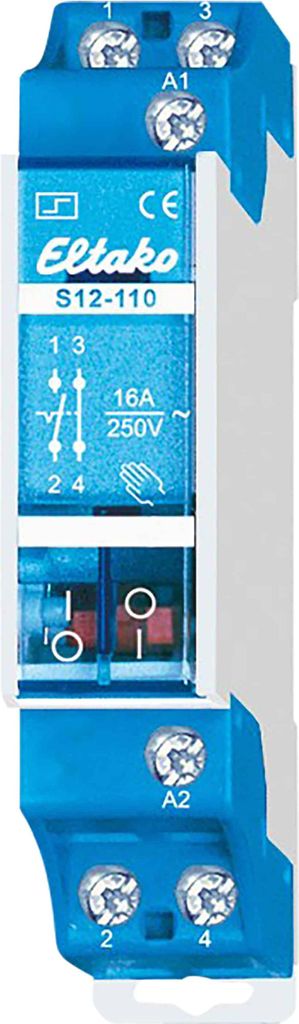

Eltako Stromstoßschalter f.Reihe. S12-110-230V
Hersteller:Eltako
Bezeichnung:Stromstoßschalter f.Reihe. 1S1Ö 16A
Typ:S12-110-230V
Funktion:sonstige
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbautiefe:55 mm
Anzahl der Kontakte als Schließer:1
Anzahl der Kontakte als Öffner:1
Steuerspannung 1:230 V
Steuerspannungsart 1:AC
Frequenz der Steuerspannung 1:50 Hz
Bemessungsschaltstrom:16 A
Max. Glühlampenlast:2300 W
Max. Leuchtstofflampenlast:2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert):500 VA
Max. Schaltstrom (cos phi 0,6):10 A
Geeignet für Handbedienung:nein
Eltako Stromstoßschalter f.Reihe. S12-110-230V: weitere Details
2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 5-6W. Kontakte: 1 Schließer und 1 Öffner. Kontaktabstand 3mm. Abstand Steueranschlüsse/Kontakt > 6mm. Es können auch die anschlusskompatiblen elektronischen Stromstoßschalter ES12DX-UC, ES12-200-UC und ES12-110-UC verwendet werden. Deren Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Geliefert wird: Eltako Stromstoßschalter f.Reihe. 1S1Ö 16A S12-110-230V, Verpackungseinheit: 1 Stk., EAN: 4010312100516
Eigenschaften:- Elektromechanischer Stromstoßschalter mit Handbetätigung und Schaltstellungsanzeige
- Einschaltdauer 100%
- SSteuerleistungsbedarf 5-6W
- Kontaktabstand 3mm
- Abstand Steueranschlüsse/Kontakt>6mm.
Technische Daten:
- Funktion: sonstige
- Montageart: DIN-Schiene
- Breite in Teilungseinheiten: 1
- Einbautiefe: 55 mm
- Anzahl der Kontakte als Schließer: 1
- Anzahl der Kontakte als Öffner: 1
- Steuerspannung 1: 230 V
- Steuerspannungsart 1: AC
- Frequenz der Steuerspannung 1: 50 Hz
- Bemessungsschaltstrom: 16 A
- Max. Glühlampenlast: 2300 W
- Max. Leuchtstofflampenlast: 2300 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
- Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
- Max. Schaltstrom (cos phi: 0,6)=10 A
- Geeignet für Handbedienung: Nein
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Funktion: sonstige
- Montageart: DIN-Schiene
- Breite in Teilungseinheiten: 1
- Einbautiefe: 55 mm
- Anzahl der Kontakte als Schließer: 1
- Anzahl der Kontakte als Öffner: 1
- Steuerspannung 1: 230 V
- Steuerspannungsart 1: AC
- Frequenz der Steuerspannung 1: 50 Hz
- Bemessungsschaltstrom: 16 A
- Max. Glühlampenlast: 2300 W
- Max. Leuchtstofflampenlast: 2300 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
- Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
- Max. Schaltstrom (cos phi: 0,6)=10 A
- Geeignet für Handbedienung: Nein
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Funktion: sonstige
- Montageart: DIN-Schiene
- Breite in Teilungseinheiten: 1
- Einbautiefe: 55 mm
- Anzahl der Kontakte als Schließer: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Funktion: sonstige
- Montageart: DIN-Schiene
- Breite in Teilungseinheiten: 1
- Einbautiefe: 55 mm
- Anzahl der Kontakte als Schließer: 1
- Anzahl der Kontakte als Öffner: 1
- Steuerspannung 1: 230 V
- Steuerspannungsart 1: AC
- Frequenz der Steuerspannung 1: 50 Hz
- Bemessungsschaltstrom: 16 A
- Max. Glühlampenlast: 2300 W
- Max. Leuchtstofflampenlast: 2300 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
- Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
- Max. Schaltstrom (cos phi: 0,6)=10 A
- Geeignet für Handbedienung: Nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Stromstoßschalter elektromechanischS12-110-12V
- 2-polig 16A/250V AC
- Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 50 022
- Mit Handbetätigung und Schaltstellungsanzeige
- 1Teilungseinheit =18mm breit, 55mm tief
- Einschaltdauer 100%
- Steuerleistungsbedarf 5-6W
- Kontakte 1 Schließer + 1 Öffner
- Steuerspannung 12 V
- Kontaktabstand 3 mm
- Abstand Steueranschlüsse/Kontakt > 6mm
- Bis zu den Steuerspannungen 48V AC und 110V DC für den Anschluss an ein SELV-Netz geeignet
Elektromechanischer Stromstoßschalter mit Handbetätigung und Schaltstellungsanzeige. Einschaltdauer 100%. Steuerleistungsbedarf 5-6 W. Kontaktabstand 3 mm. Abstand Steueranschlüsse/Kontakt > 6 mm. Schaltstrom (cos phi = 0,6): 10 A - Max. Glühlampenlast: 2300 W - Max. Leuchtstofflampenlast: 2300 VA - Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA - Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA - Anzahl der Kontakte als Schließer 1 - Anzahl der Kontakte als Öffner 1 - Montageart: DIN-Schiene - Einbautiefe: 55 mm Lieferumfang: - Stromstoßschalter - Bedienungsanleitung
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromstoßschalter f.Reihe. 1S1Ö 16A S12-110-230V Funktion sonstige, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbautiefe 55mm, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 1, Anzahl der Kontakte als Wechsler 0, Steuerspannung 1 230 ... 230V, Steuerspannungsart 1 AC, Frequenz der Steuerspannung 1 50 ... 50Hz, Bemessungsschaltstrom 16A, Max. Glühlampenlast 2300W, Max. Leuchtstofflampenlast 2300VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Max. Schaltstrom (cos phi = 0,6) 10A, Handbedienung möglich, Elektromechanischer Stromstoßschalter mit Handbetätigung und Schaltstellungsanzeige. Einschaltdauer 100%. SSteuerleistungsbedarf 5-6W. Kontaktabstand 3mm. Abstand Steueranschlüsse/Kontakt> 6mm.
Stromstoßschalter S12-110-230V (21110030)
Elektromechanischer Stromstoßschalter mit Handbetätigung und Schaltstellungsanzeige. Einschaltdauer 100%. SSteuerleistungsbedarf 5-6W. Kontaktabstand 3mm. Abstand Steueranschlüsse/Kontakt > 6mm.
