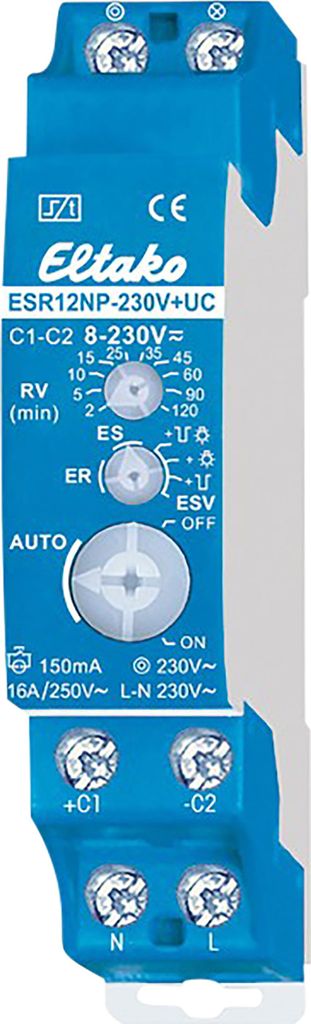

Eltako ESR12NP-230V+UC Stromstoss 1S (V) Schaltrelais n.potenzialfr 21100102

Eltako Stromstoßschalter ESR12NP-230V+UC

Hersteller:Eltako
Bezeichnung:Stromstoßschalter 8-230VUC,1S,16A
Typ:ESR12NP-230V+UC
Funktion:elektronisch mit Rückfallverzögerung
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbautiefe:58 mm
Anzahl der Kontakte als Schließer:1
Steuerspannung 1:230 V
Steuerspannungsart 1:AC
Frequenz der Steuerspannung 1:50 Hz
Steuerspannung 2:10..230 V
Steuerspannungsart 2:DC
Frequenz der Steuerspannung 2:50 Hz
Bemessungsschaltstrom:16 A
Versorgungsspannung:230 V
Spannungsart der Versorgungsspannung:AC/DC
Max. Glühlampenlast:2300 W
Max. Leuchtstofflampenlast:1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert):500 VA
Max. Schaltstrom (cos phi 0,6):8 A
Geeignet für Handbedienung:nein

Eltako Stromstoßschalter ESR12NP-230V+UC: weitere Details

1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2300W, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Genaue Zeiteinstellung der Rückfallverzögerung RV in der Funktion ESV von 2 bis 120 Minuten mit Minutenskala. Mit Ansteuerungs-LED. Diese blinkt nach 15 Minuten bei blockiertem Taster (nicht in der Funktion ER). Am 230V-Steuereingang Glimmlampenstrom bis 150mA, unabhängig von der Zündspannung (nicht in der Funktion ER). In den Relaisfunktionen zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit einem Drehschalter kann auf die Funktionen ES, ER und ESV gestellt werden: ES = Stromstoßschalter. ER = Schaltrelais. ESV = Stromstoßschalter mit Rückfallverzögerung. Der Stromstoßschalter schaltet sich nach Ablauf der eingestellten Verzögerungszeit automatisch aus, wenn der manuelle Aus-Befehl nicht gegeben wurde. Zeitbereich bis 120 Minuten einstellbar. ESV + Ausschaltvorwarnung = Bei zugeschalteter Ausschaltvorwarnung erfolgt 30 Sekunden vor Zeitablauf die Ausschaltvorwarnung durch mehrfaches kurzes Flackern der Beleuchtung. In dieser Zeit kann nachgeschaltet werden. ESV + Taster-Dauerlicht = Bei zugeschaltetem Taster-Dauerlicht schaltet dieser Stromstoßschalter auf Dauerlicht, wenn ein Steuertaster länger als 1 Sekunde betätigt wird. Es kann durch erneutes Tasten länger als 2 Sekunden ausgeschaltet werden. Wird dies vergessen, so wird das Dauerlicht automatisch nach 2 Stunden abgeschaltet. ESV + Ausschaltvorwarnung und Taster-Dauerlicht = Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Befindet sich dieses Stromstoß-Schaltrelais in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden.

Geliefert wird: Eltako Stromstoßschalter 8-230VUC,1S,16A ESR12NP-230V+UC, Verpackungseinheit: 1 Stk., EAN: 4010312107928

Produktfarbe:

Blau, Weiß

Anzahl der Pole:

1

Reihe von Modulen:

1

Anzahl der Kontakte:

1

AC-Ausgangsspannung:

250 V

Stromstärke:

16 A

• 1 Schließer nicht potenzialfrei 16A/250V AC
• Glühlampenlast bis 3600 W durch Einbau eines Spezialrelais
• Stand-by-Verlust: 0,5 Watt
• Je nach Auswahl für 230V oder 12V-230V
• Lautloses schalten
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 50 022
• 1 Teilungseinheit = 18 mm breit, 58 mm tief
• Für Einbau und AP-Montage
• Steuerleistungsbedarf nur 0,5 - 0,8 W
• 45 mm lang, 55 mm breit, 18 mm tief
• Steuerspannung 230V
• Versorgungs- und Schaltspannung 230V
• Genaue Zeiteinstellung in der Funktion ESV von 2 bis 120 Minuten mit Minutenskala
• Mit Ansteuerungs-LED
• Am 230V-Steuereingang Glimmlampenstrom bis 150mA, unabhängig von der Zündspannung (nicht in der Funktion ER)

Stromstoß-Schaltrelais. Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0.5 Watt. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen, insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung zusätzlich mit galvanisch getrennter Universal-Steuerspannung. Sehr geringes Schaltgeräusch. Genaue Zeiteinstellung der Rückfallverzögerung RV in der Funktion ESV von 2 bis 120 Minuten mit Minutenskala. Mit Ansteuerungs-LED. Diese blinkt nach 15 Minuten bei blockiertem Taster (nicht in der Funktion ER). Am 230V-Steuereingang Glimmlampenstrom bis 150mA, unabhängig von der Zündspannung (nicht in der Funktion ER). In den Relaisfunktionen zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Der Stromstoßschalter schaltet sich nach Ablauf der eingestellten Verzögerungszeit automatisch aus, wenn der manuelle Aus-Befehl nicht gegeben wurde. Zeitbereich bis 120 Minuten einstellbar. Features: - Rückfallverzögerung von 2 bis 120 Minuten einstellbar - Sehr geringer Stand-by-Verlust von nur 0.5 Watt - Kontaktschaltung im Nulldurchgang für längere Lebensdauer - Hybrid-Technik für verschleißfreie Ansteuerung und starke Leistung - Geeignet für Dimmschalter-Rückmeldung mit Schaltspannung Technische Daten: - Versorgungsspannung: 230 V - Steuerspannung 1: 253 V, 50 Hz - Steuerspannung 2: 230 V-, 50 Hz - Bemessungsschaltstrom: 16 A - Max. Schaltstrom (cos phi = 0,6): 8 A - Max. Glühlampenlast: 2300 W - Max. Leuchtstofflampenlast: 1000 VA - Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA - Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA - Anzahl der Kontakte als Schließer 1 - Montageart: DIN-Schiene - Einba

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromstoßschalter 8-230VUC,1S,16A ESR12NP-230V+UC Funktion elektronisch mit Rückfallverzögerung, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbautiefe 58mm, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Steuerspannung 1 8 ... 253V, Steuerspannungsart 1 AC, Frequenz der Steuerspannung 1 50 ... 50Hz, Steuerspannung 2 10 ... 230V, Steuerspannungsart 2 DC, Frequenz der Steuerspannung 2 50 ... 50Hz, Bemessungsschaltstrom 16A, Versorgungsspannung 230 ... 230V, Spannungsart der Versorgungsspannung AC/DC, Max. Glühlampenlast 2300W, Max. Leuchtstofflampenlast 1000VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1000VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Max. Schaltstrom (cos phi = 0,6) 8A, Handbedienung möglich, Stromstoß-Schaltrelais. Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0.5 Watt. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen, insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung zusätzlich mit galvanisch getrennter Universal-Steuerspannung. Sehr geringes Schaltgeräusch. Genaue Zeiteinstellung der Rückfallverzögerung RV in der

Elektronische Stromstoßschalter für Tragschiene Alte DIN. Maße 18 mm breit 55 mm tief. Reiheneinbaugeräte für Montage auf Tragschienen Alte DIN. Steuereingang 230V AC und zusätzlich Universalsteuerspannung 8 bis 230V UC. Mit einem Drehschalter für die Funktionen ER Schaltrelais ES Stromstoßschalter und ESV Stromstoßschalter mit Rückfallverzögerung plus zuschaltbarer Ausschaltvorwarnung und Tasterdauerlicht. Versorgungsspannung 230V AC. 1 Teilungseinheit 18 mm breit 58 mm tief. Kontakt 1 Schließer 16A250V AC nicht potenzialfrei.
