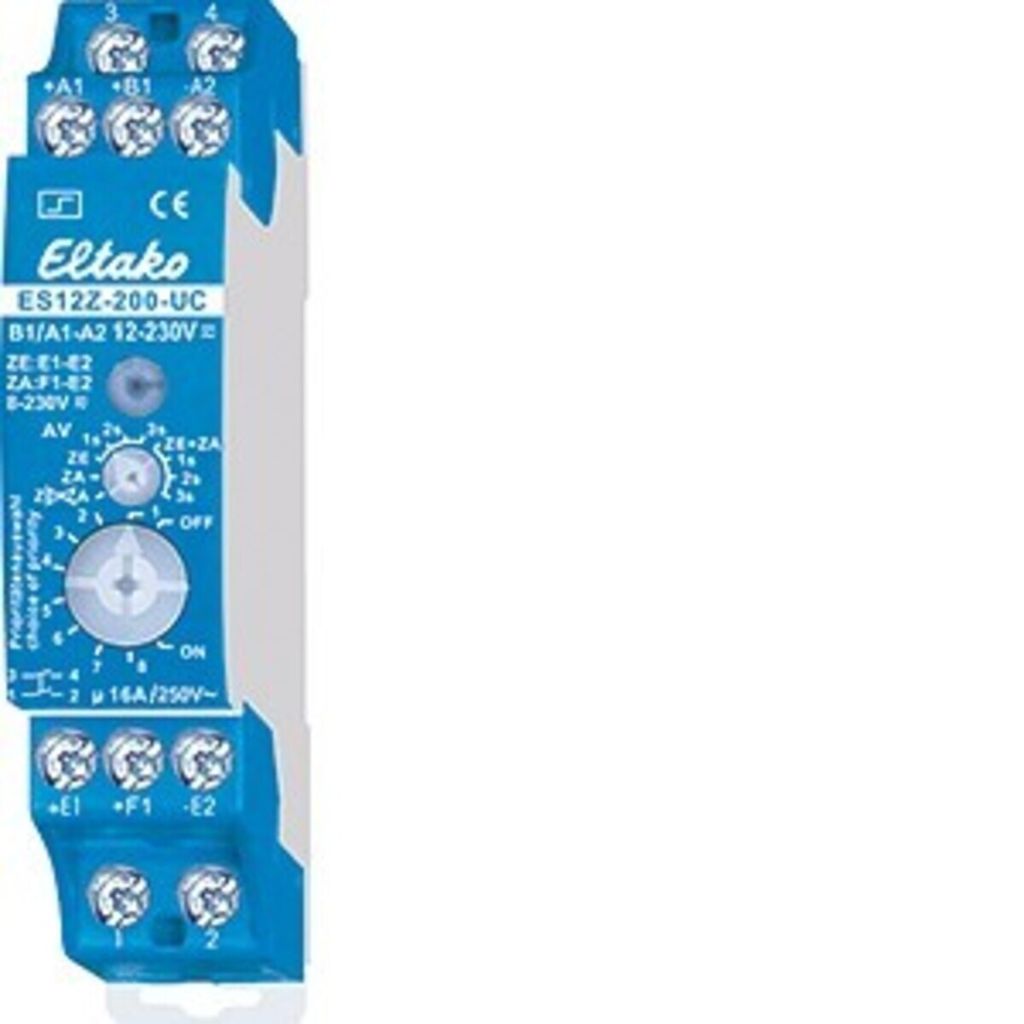

Eltako ES12Z-200-UC Stromstoßschalter 2S (V) potenzialfrei 16A 21200601

Eltako Stromstoßschalter ES12Z-200-UC

Hersteller:Eltako
Bezeichnung:Stromstoßschalter 2S pot.frei 16A/250V
Typ:ES12Z-200-UC
Funktion:elektronisch Schalter
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbautiefe:58 mm
Anzahl der Kontakte als Schließer:2
Steuerspannung 1:12..230 V
Steuerspannungsart 1:AC/DC
Frequenz der Steuerspannung 1:50 Hz
Steuerspannung 2:8..230 V
Frequenz der Steuerspannung 2:50 Hz
Bemessungsschaltstrom:16 A
Versorgungsspannung:250 V
Spannungsart der Versorgungsspannung:AC
Max. Glühlampenlast:2000 W
Max. Leuchtstofflampenlast:1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert):500 VA
Max. Schaltstrom (cos phi 0,6):4 A
Geeignet für Handbedienung:nein

Eltako Stromstoßschalter ES12Z-200-UC: weitere Details

2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,03-0,4 Watt. Prioritäten der Zentralsteuerung wählbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Örtliche Universal-Steuerspannung 12..230V UC. Mit zusätzlichen Steuereingängen zentral ein und zentral aus für 8..230V UC, vom örtlichen Steuereingang galvanisch getrennt. Versorgungsspannung wie die örtliche Steuerspannung. Sehr geringes Schaltgeräusch. Glimmlampenstrom ab 110V Steuerspannung bis 50mA in den Schalter­stellungen 1 bis 3 und 5 bis 7. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Mit Ansteuerungs-LED. Diese blinkt nach 15 Sekunden bei blockiertem örtlichen Taster, nicht in den Drehschalter-Stellungen 4 und 8. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentral­steuerung ausgenommen werden: ZE+ZA = Zentral ein und zentral aus sind wirksam, wobei für zentral ein eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZE = Nur zentral ein ist wirksam, wobei eine Ansprechver­zögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZA = Nur zentral aus ist wirksam. ZE+ZA durchgestrichen= Keine Zentralsteuerung ist wirksam. Mit dem unteren Drehschalter können verschiedene Prioritäten eingestellt werden. Diese legen fest, welche anderen Steuereingänge gesperrt sind, solange ein Steuereingang dauererregt ist. Außerdem wird hierbei entschieden, wie sich der Stromstoßschalter ES12Z bei Ausfall und Wiederkehr der Versorgungsspannung verhalten soll: In den Schalterstellungen 1 bis 4 bleibt die Schaltstellung bei dem Ausfall unverändert, in den Schalterstellungen 5 bis 8 wird ausgeschaltet. Anliegende Zentralbefehle werden nach der Wiederkehr sofort ausgeführt. OFF = Dauer AUS, ON = Dauer EIN. 1 und 5 = Keine Priorität. Auch bei dauererregten Zentral-Steuereingängen kann örtlich getastet werden. Der letzte Zentralbefehl wird ausgeführt. Dies ist die Einstellung ab Werk. 2 und 6 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral aus hat jedoch Vorrang vor Dauererregung zentral ein. 3 und 7 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral ein hat jedoch Vorrang vor Dauererregung zentral aus. 4 und 8 = Priorität für dauererregten örtlichen Taster. Zentralbefehle werden solange nicht ausgeführt. Ein Glimmlampenstrom ist in diesen Stellungen nicht zugelassen.

Geliefert wird: Eltako Stromstoßschalter 2S pot.frei 16A/250V ES12Z-200-UC, Verpackungseinheit: 1 Stk., EAN: 4010312107690

2 Schließer, potenzialfrei 16 A. Stromstoßschalter mit Zentral-Ein/Aus. - Universal-Steuerspannung 8..230V UC oder galvanisch getrennte Zentralsteuereingänge 8-230V UC - Glimmlampenstrom bis 50 mA ab 110 V - LED-Warnung bei blockiertem Taster (nach 15 min.) - Stand-by-Verlust nur 0,03-0,4 W - Glühlampenlast 2000 W
n.a.

Produktfarbe:

Blau

Anzahl der Kontakte:

2

AC Eingangsspannung:

230 V

Ladekapazität:

2000 VA

Stromstärke:

16 A

• Eltako Stromstossschalter Typ ES12Z-200-8..230V UC
• zur elektronischen Zentralsteuerung
• Montage auf Tragschiene DIN-EN 50 022
• Arbeitskontakte und Steuereingänge 'zentral'/'örtlich' galvanisch getrennt
• Drehschalter zur Einstellung verschiedener Prioritäten zwischen unterschiedlichen Steuereingängen



• Breite in Teilungseinheiten: 1
• Anzahl der Schließer: 2
• Anzahl der Öffner: 0
• Anzahl der Wechsler: 0
• Steuerspannung 1: 8 ... 230 V
• Steuerspannungsart 1: AC/DC
• Bemessungsschaltstrom: 16 A
• Versorgungsspannungsbereich: 8 ... 230 V
• Spannungsart der Versorgungsspannung: AC/DC



Für Hutschienenmontage. Geringes Schaltgeräusch, keine StandBy-Stromaufnahme. Ansteuerung mit 8 - 230 V/UC, zusätzliche Steuereingänge für zentral ein und zentral aus mit 8 - 230 V/UC (galvanisch getrennt). Glimmlampenstrom max. 50 mA ab 100 V-Steuerspannung (nur bei bestimmten Funktionen möglich). Schaltleistung max. 20 A/230 V über beide Kontakte. Über einen Drehschalter sind folgende Funktionen wählbar: Zentral EIN und AUS · Nur zentral EIN · Nur zentral AUS · Keine Zentralsteuerung. Mit einem zweiten Drehschalter können die Prioritäten gewählt sowie festgelegt werden, wie sich der Stromstoßschalter bei Betriebsspannungs-Ausfall/-Wiederkehr verhält. Features: - Für Hutschienenmontage geeignet - Geringes Schaltgeräusch, effizient und leise - Ansteuerung mit 8 - 230 V/UC - Schaltleistung bis zu 20 A/230 V - Auswahl per Drehschalter für Funktionen Technische Daten: - Versorgungsspannung: 250 V, 50 Hz - Steuerspannung 1: von 230…8 V - Steuerspannung 2: von 8…230 V - Bemessungsschaltstrom: 16 A - Max. Glühlampenlast: 2000 W - Max. Leuchtstofflampenlast: 1000 VA - Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA - Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA - Max. Schaltstrom (cos phi = 0,6): 4 A - Montageart: DIN-Schiene - Breite in Teilungseinheiten: 1 - Anzahl der Schließer: 2 - Einbautiefe: 58 mm Lieferumfang: - Stromstoßschalter - Bedienungsanleitung

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromstoßschalter 2S pot.frei 16A/250V ES12Z-200-UC Funktion elektronisch Schalter, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbautiefe 58mm, Anzahl der Kontakte als Schließer 2, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Steuerspannung 1 8 ... 230V, Steuerspannungsart 1 AC/DC, Frequenz der Steuerspannung 1 50 ... 50Hz, Steuerspannung 2 8 ... 230V, Frequenz der Steuerspannung 2 50 ... 50Hz, Bemessungsschaltstrom 16A, Versorgungsspannung 250 ... 250V, Spannungsart der Versorgungsspannung AC, Max. Glühlampenlast 2000W, Max. Leuchtstofflampenlast 1000VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1000VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Max. Schaltstrom (cos phi = 0,6) 4A, Handbedienung möglich, Stromstoßschalter mit potenzialfreien Kontakten, auch für Zentralsteuerung. Stand-by-Verlust nur 0,03 bis 0,4 Watt. Prioritäten der Zentralsteuerung wählbar. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit zusätzlichen Steuereingängen zentral ein und zentral aus für 8..230V UC, vom örtlichen Steuereingang galvanisch getrennt. Versorgungsspannung wie die örtliche Steuerspannung. Sehr geringes Schaltgeräusch. Glimmlampenstrom ab 110V Steuerspannung bis 50mA in den Schalterstellungen 1 bis 3 und 5 bis 7. Durch die

Elektronische Stromstoßschalter für Tragschiene Alte DIN. Maße 18 mm breit 55 mm tief. ES 12 Z für Zentralsteuerung Die Arbeitskontakte und die Steuereingänge zentralörtlich sind galvanisch getrennt. Daher kann örtlich mit einer anderen Phase und Spannung gesteuert werden als zentral. Mit einem Drehschalter können verschiedene Prioritäten zwischen den unterschiedlichen Steuereingängen eingestellt werden. Hierbei wird auch entschieden ob das Gerät bei einem Netzausfall definiert ausschaltet oder die Schaltstellung beibehält. Glimmlampenstrom ab 110V Steuerspannung bis 50mA. Ständige Stromversorgung 8..230V UC identisches Potenzial wie die örtliche Steuerung.
