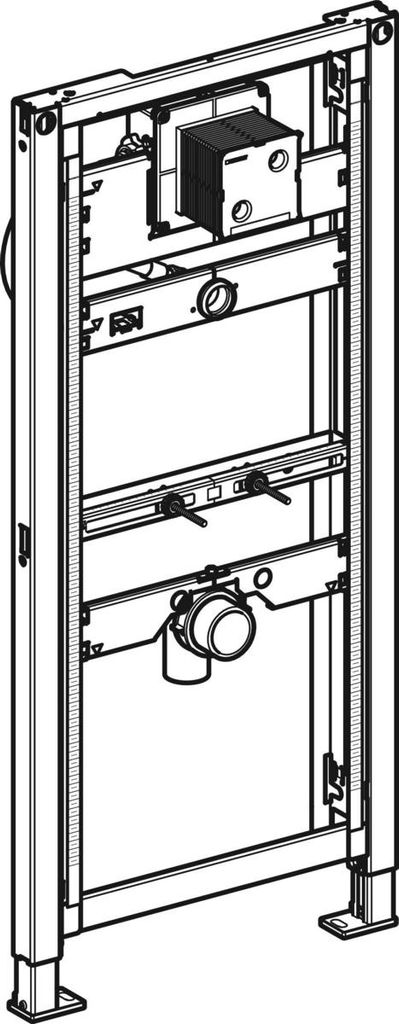

Geberit Duofix Urinal-Element Universal Neu Bauhöhe 1120 -1300 mm

WC-Trennwandelement GEBERIT Duofix (111.616.00.

WC-Trennwandelement GEBERIT Duofix (111.616.00.1), für Urinal, universal, Höhe 112-130 cm

Geberit Duofix, Montageelement für Urinal, 112-130 cm, universal
für Trockenbau
für den Einbau in halbhohe oder raumhohe Trennwandanlagen
für den Einbau in raumhohe Wandinstallationen
für den Einbau in teilhohe oder raumhohe Wandanlagen des Geberit Duofix Systems
für die Montage von Urinalen
für den Einbau von Geberit Urinalsteuerungen (ab Baujahr 2009)
für Bodenstärken von 0-20 cm

Funktionen, Merkmale und weitere Informationen
Selbsttragender Rahmen mit pulverbeschichtetem Lack
Rahmen mit Ø9 mm-Bohrungen zur Befestigung an der Holzkonstruktion
Stützen verzinkt, verstellbar 0-20 cm, mit Anti-Rutsch-Beschichtung
Absatzplatten drehbar, Absatzplattentiefe geeignet für den Einbau in UW 50 und UW 75 U-Profile und Geberit Duofix Systemprofile
Höhe des Elements anpassbar an das Urinal, 112-130 cm
Universal-Spülkasten zur Steuerung der Spülung von Geberit Urinalen
Stromanschlussklemme für die Stromversorgung in der Unterputzdose
Wasserzulauf auf der rechten Seite der Unterputzdose
Wasserzulauf geeignet für MeplaFix
Wandplatte für werkzeuglose Montage
Absperrventil mit Steuerung, vormontiert
Mit eingebautem Rohrschutz zum Spülen der Leitung
Deckel für Rohmontage für Revisionsöffnung 10,5 x 10,5 cm mit werkzeugloser Kürzung
Spülschlauch biegbar
Spülschlauch mit Leine zur Vermeidung von stehendem Wasser
Einlaufstutzen Ø32 mm höhenverstellbar
Halterung für Anschlusskrümmer höhenverstellbar und schallgedämmt
Urinalbefestigung M8, in der Breite und Höhe verstellbar
Traversen mit Mittelmarkierung, werkzeuglos verstellbar
Zusätzliche Befestigung für Urinal mit Zubehör möglich
Mit Zubehör umrüstbar auf Urinale mit Sprühkopf

Technische Daten
Fließdruck 100-800 kPa
Maximaler Wasserprüfdruck 1600 kPa
Maximaler Prüfdruck der Luft/des internen Gases 300 kPa
Maximale Wassertemperatur 30 °C
Durchflussmenge bei 1 bar ohne Durchflussbegrenzer 0,3 l/s
Durchflussmenge bei 1 bar mit Durchflussbegrenzer 0,24 l/s

Lieferumfang
Wandplatte R 1/2"
Deckel für Aufputzmontage mit Klappe
Verbindungsrohr zwischen Zulauf Ø32 mm und Urinal, mit Dichtung am Urinal
Schutzstopfen
Anschlusskrümmer aus PE-HD, Ø63/50 mm
Schutzkappe
Dichtung Ø57 / 50 mm
Geruchstopfen für Urinal Ø50 mm, mit Urinaldichtung
2 Gewindestangen M8
Befestigungsmaterial

Brauchst Du ein zuverlässiges Vorwandelement für Dein Urinal? Das Vorwandelement GEBERIT Duofix bietet eine solide Grundlage für Deine Sanitärinstallation. Produktmerkmale des Vorwandelements GEBERIT Duofix Urinal 111.616.00.1 Darum solltest Du zugreifen: Dieses Vorwandelement eignet sich perfekt für die Montage von Urinalen und bietet eine Bauhöhe von 1120 mm und eine Breite von 500 mm. Das Modell unterstützt die 1-Mengentechnik und ist damit wassersparend. Es ist kompatibel mit verschiedenen GEBERIT Betätigungsplatten, darunter GEBERIT Sigma10, Sigma01, Sigma50, Bolero, Tango und Mambo. Besonders hervorzuheben ist die flexible Spülverbindung zum Einlauf, die eine einfache Anpassung an unterschiedliche Urinalmodelle ermöglicht. Die enthaltene Urinal-Anschlussgarnitur mit Absaugesiphon JetEX sorgt für eine effiziente Entwässerung. Das Vorwandelement ist robust und langlebig, da es aus hochwertigen Materialien gefertigt ist. Die einfache Montage erleichtert die Installation, und die umfassende Ausstattung, wie der universelle Wasseranschlusswinkel und das Spülventil, sorgt für eine komplette und zuverlässige Lösung. Dies macht es ideal für den Einsatz in privaten und öffentlichen Sanitärbereichen. Festgezurrt: Das Vorwandelement GEBERIT Duofix Urinal 111.616.00.1 bietet eine benutzerfreundliche und langlebige Lösung für Deine Urinalinstallation.
n.a.

Beschreibung

Produktdetails:

• geeignet für Trockenbau
• Elementhöhe auf Urinal anpassbar , 112-130cm
• zum Einbau in teil- oder raumhohe Vorwandinstallationen
• zur Montage von Urinalen
• für Fußbodenaufbauten 0-20cm

Verwendungszwecke - Für Trockenbau Eigenschaften - Elementhöhe auf Urinal anpassbar, 112-130 cm - Universelles UP-Gehäuse für Geberit Urinalsteuerungen - Befestigung für Zulauf D 32 mm höhenverstellbar - Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt - Urinalbefestigungen M8, breiten- und höhenverstellbar Technische Eigenschaften - Fließdruck (kPa): 100-800 kPa - Maximaler Prüfdruck Wasser (kPa): 1600 kPa - Maximaler Prüfdruck Luft / Inertgas (kPa): 300 kPa - Maximale Wassertemperatur (GradC): 30 GradC - Durchfluss bei 100 kPa ohne Durchflussbegrenzer (l/s): 0,3 l/s - Durchfluss bei 100 kPa mit Durchflussbegrenzer (l/s): 0,18 l/s - Werkstoff: Stahl - B / Breite (cm): 50 cm - H / Höhe (cm): 112-130 cm - T / Tiefe (cm): 7,5 cm Zusätzlicher Lieferumfang - Anschlusswinkel R 1/2" - Bauschutz mit Deckel - Verbindungsrohr zwischen Zulauf D 32 mm und Urinal, mit Dichtung auf Urinal - Schutzstopfen - Anschlussbogen aus PE-HD, D 63 / 50 mm - Schutzkappe - Dichtung D 57 / 50 mm - Urinalgeruchsverschluss D 50 mm, mit Dichtung auf Urinal - 2 Gewindestangen M8 - Befestigungsmaterial

Geberit Duofix Urinal-Element h112-30

Geberit Duofix Urinal-Montageelement 111.616.00.1 (1-Mengen-Spülung, 7 x 50 x 1
