FUBA DAA 850 Alu SAT Antenne Spiegel Schüssel
85 cm Satelliten-Spiegel
HDTV - FULL HD - 4K(ULTRA HD) - 3D - SKY - tauglich
- windlast- und witterungsbeständigkeitgeprüft
- sämtliche Teile aus extrem korrosionsbeständigen und belastbaren Materialien gefertigt
- hoher Qualitätsstandard und störungsfreier Satellitenempfang für viele Jahre
Diese Aluminium-Parabolantennen haben einen Durchmesser von 85 Zentimetern.Masthalterung und Rückenteil sind bereits werkseitig vormontiert. Im ersten Schritt wird das Rückenteil mittels Befestigungsschelle am Mast montiert.
Danach kann die Installation von LNB und Kabel erfolgen. Jede Fuba-Parabolantenne ist mit Kabel-Clips ausgestattet. Damit lassen sich die Kabel geschützt und dauerhaft im Feedarm verlegen, für eine ideale Kabelführung vom LNB bis zum Antennenrücken. Zuletzt wird der Reflektor in die dafür vorgesehene Haltevorrichtung eingehängt und mit beiliegenden V4-Edelstahlschrauben am Rückenteil festgeschraubt.Der Antennengewinn liegt bei sehr guten 39,53 dB!
Alle Fuba-Parabolantennen unterliegen umfangreichen Windlastprüfungen, sowie Salzkammertests. Sämtliche Teile sind aus extrem korrosionsbeständigen und belastbaren Materialien gefertigt. Die neueste Ausführung dieser bewährten Antenne wird mit einer LNB-Halterung aus Aluminium-Druckguss ausgestattet.
Diese ist nahezu unzerstörbar und sehr montagefreundlich. Der LNB wird vor der Montage mit der LNB-Halterung verbunden und anschließend einfach auf den Feedarm geschoben und festgeschraubt. Im Antennenrücken ist ein verschließbares Installationsfach integriert, das bis zu 4 DiSEqC-Relais oder Bereichsweichen aufnehmen kann.
Die gesamte Signalverteilung von 2 Satellitenpositionen an bis zu 4 Anschlüsse kann damit direkt in der Antenne untergebracht werden.
Zur einfacheren und schnelleren Installation sind Masthalterung und Rückenteil bereits werkseitig vormontiert.
Technische Daten:
- Abmessungen: 85,0 x 85,0 cm
- Frequenzbereich: 10,75 / 11,75 / 12,75 GHz
- Antennengewinn: 38,12 / 38,65 / 39,53 dB
- Windgeschwindigkeit (Operation): 20 m/s (Windlast 21,3kg)
- Windgeschwindigkeit (Survival): 40 m/s (Windlast 85,4kg)
- Windgeschwindigkeit (Destruction): 60 m/s (Windlast 192,1kg)
- Halbwertsbreite bei 12,75 GHz: < 2,2°
- Offset-Winkel: 21,5°
- Kreuzpolarisationsentkopplung: > 27 dB
- Elevationsbereich: 090° (042° bei Vormastmontage)
- Spannbereich Mastschelle: 26...75 mm
- Mastdurchmesser: 32 80 mm
- Feedaufnahme für 40mm LNBs
- Reflektormaterial: Aluminium
- LNB-Halter-Material: Aluminium-Druckguss
- Rückenteilmaterial: Stahl verzinkt mit Kunstoffverbindungen
- Schraubensätze: Edelstahl Dacromet (korrosionsbeständige Beschichtung)
- Farbe des Rückenteils und Mastschellen: grau - unabhängig von der Reflektorfarbe
Lieferumfang:
- 1 x Fuba Spiegel 85 cm Aluminium

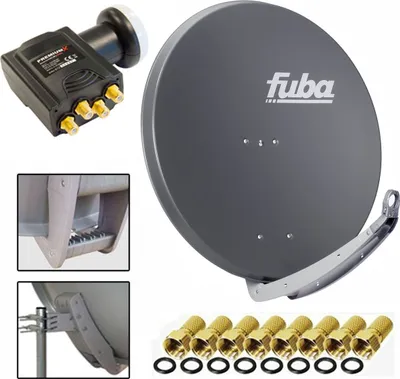

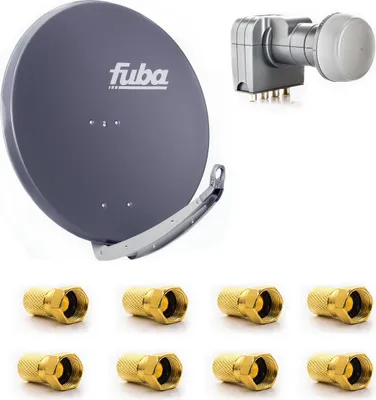

Fuba DAA 850 A
Die Fuba DAA 850 A ist eine Hochleistungs-Satellitenantenne, die sich optisch allen anthrazitfarbenen Dachziegeln anpasst. Die robuste Antenne hält starkem Wind und heftigem Regen mühelos stand und sorgt durch ihre sehr gute Qualität für einen exzellenten Satellitenempfang.
Der Reflektor hat einen Durchmesser von 85 Zentimetern überzeugt mit einer speziellen LNB-Halterung aus nahezu unzerstörbarem Aluminium-Druckguss. Alle Kabel lassen sich geschützt durch den Feedarm verlegen. Im Antennenrücken ist ein Installationsfach integriert, das bis zu 4 DiSEqC-Relais oder Bereichsweichen aufnimmt.
- hochwertige Verarbeitung, aluminium-pulverbeschichtet
- widerstandsfähige und korrosionsbeständige Materialien
- auf Windlast- und Witterungsbeständigkeit geprüft
- einfache Installation dank vormontierter Einzelteile
- empfangsstarker Präzisionsreflektor, verdrehsichere Doppelmastschelle
- LNB-Halterung aus Aluminium-Druckguss
- Reflektorgröße 85x85 Zentimeter
Reflektordurchmesser: | 850 x 850 mm |
Frequenzbereich: | 10,75 GHz...12,75 GHz |
Gewinn: | 38,12 dB...39,53 dB |
Halbwertsbreite bei 12,75 GHz: | 2,2° |
Kreuzpolarisationsentkopplung: | > 27 dB |
Offset-Winkel: | 21,5° |
Windlast bei max. 20 m/s: | 21,3 kg |
Windlast bei max. 40 m/s: | 85,4 kg |
Windlast bei max. 60 m/s: | 192,1 kg |
Elevationseinstellung: | 0°...90° (0°...42° bei Vormastmontage) |
Spannbereich Mastschelle: | 26...75 mm |
Reflektormaterial: | Aluminium |
Reflektormaterial-Stärke: | 1,1 mm |
Antennenrücken: | Stahl verzinkt mit Kunststoffverbindungen |
Schraubensätze: | Edelstahl |
Farbe: | Basaltgrau (RAL 7012) |
Farbe des Rückenteils: | grau, unabhängig von der Reflektorfarbe |
Feedaufnahme: | 40 mm |
LNB-Halter: | Aluminium Druckguss |
Gewicht: | 8,88 kg |
1x Fuba DAA 850 A Anthrazit
1x LNB Halter 40mm
1x Rückenteil mit Schellen
1x Antennenarm
1x Schraubensatz
Technische Daten
- Basaltgrau (RAL 7012)
- Farbe des Rückenteils grau, unabhängig von der Reflektorfarbe
- Reflektordurchmesser 850 x 850 mm
- Frequenzbereich 10,75 GHz...12,75 GHz
- Gewinn 38,12 dB...39,53 dB
- Halbwertsbreite bei 12,75 GHz < 2,2°
- Kreuzpolarisationsentkopplung = 27 dB
- Offset-Winkel 21,5°
- Windlast bei max. 20 m/s 21,3 kg
- Windlast bei max. 40 m/s 85,4 kg
- Windlast bei max. 60 m/s 192,1 kg
- Elevationseinstellung 0°...90° (0°...42° bei Vormastmontage)
- Spannbereich Mastschelle 26...75 mm
- Reflektormaterial Aluminium
- Reflektormaterial-Stärke 1,1 mm
- Antennenrücken Stahl verzinkt mit Kunststoffverbindungen
- Schraubensätze Edelstahl
- Feedaufnahme 40 mm
- LNB-Halter Aluminium Druckguss
- Gewicht 8,88 kg
- hochwertige Verarbeitung, aluminium-pulverbeschichtet, extrem saubere und präzise Verarbeitung bei der Pressung und der Pulverbeschichtung
- stabiler Doppeltragarm, auf Windlast- und Witterungsbeständigkeit geprüft, sehr hoher Qualitätsstandard und störungsfreier Satellitenempfang für viele Jahre
- widerstandsfähige und korrosionsbeständige Materialien, LNB-Halterung aus Aluminium-Druckguss, sämtliche Teile aus extrem korrosionsbeständigen und belastbaren Materialien gefertigt
- einfache Installation dank vormontierter Einzelteile: sehr montagefreundlich, Masthalterung und Rückenteil sind bereits werkseitig vormontiert
- Eingangsfrequenzbereich: 10,70 bis 12,75 GHz, Gewinn: 38,12 dB bis 39,53 dB, mit dem optional erhältlichen Zubehör DAZ 102 oder DAZ 104 ideal für Multifeedanwendungen/Mehrsatellitenempfang geeignet
- Produkttyp:
- Satelliten-Antenne
- Spiegel-Durchmesser in cm:
- 85
- Standgerät/tragbares Gerät:
- Standgerät
