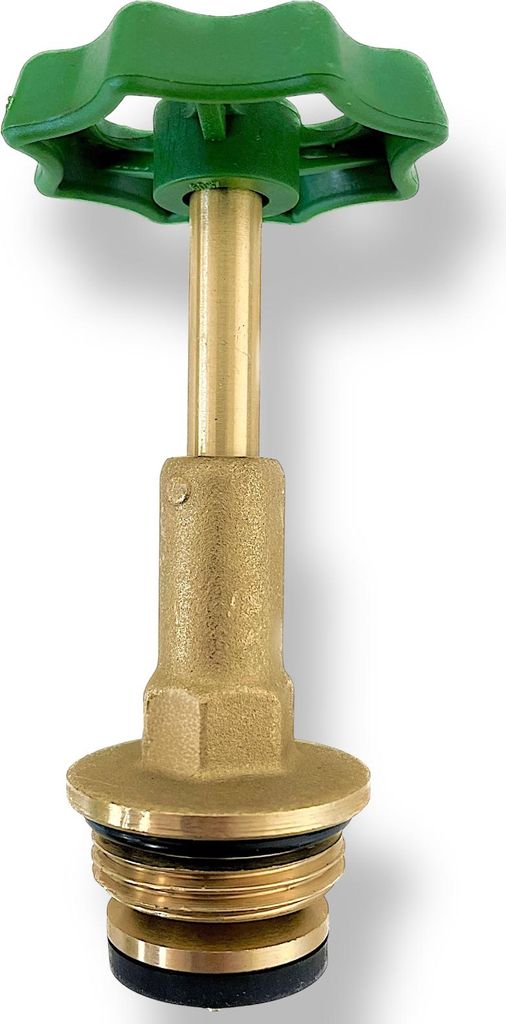

Bender Fettkammer Oberteil für Schrägsitzventil mit steigender Spindel Zoll 1 / DN 25







Es ist zwingend erforderlich, während der Installation auf die PSA (PersönlicheSchutzausrüstung) zurück zu greifen. Tragen Sie u.a. Handschuhe um Verletzungen während der Installation zu vermeiden.



Installieren Sie das Produkt so, dass hohe Druckschläge in den Rohrleitungen vermieden werden.

Achten Sie beim Einbau der Produkte immer auf die angegebene Durchflussrichtung.

Beachten Sie alle geltenden nationalen und internationalen Verlege-, Installations-, Unfallverhütungs-, Hygiene- und Sicherheitsvorschriften bei der Installation von Rohrleitungsanlagen sowie die weiteren Hinweise dieser Technischen Produktinformation.



Ebenfalls zu beachten sind die geltenden Gesetze, Normen, Richtlinien und Vorschriften (z.B. DIN, EN, ISO, DVGW und VDI) sowie Vorschriften zu Umweltschutz, Bestimmungen der Berufsgenossenschaften und Vorschriften der örtlichen Versorgungsunternehmen. Hierbei sind die jeweils gültigen Stände der Richtlinien, Normen und Vorschriften zu berücksichtigen.

Für die Positionierung und den Einbau unserer Produkte sind Planer, Baufirmen bzw. Betreiber verantwortlich.



Die Entsorgung unserer Produkte sind entsprechend den gültigen örtlichen Umweltvorschriften durchzuführen.



Produktspezifisch



Gegengewinde die an oben genannte Oberteiltypen angeschlossen werden müssen lehrengängig und gratfrei sein. Bei Rohrgewinden ist die Beachtung der DIN ISO 228 sowie der DIN EN 10226 unerlässlich.



Für alle aufgelisteten Oberteile gibt es ausschließlich zwei Funktionsstellungen:

Die Oberteile dienen zum Absperren von Trinkwasser oder anderen zugelassenen neutralen Flüssigkeiten. Ausdrücklich nicht zur Drosselung und Regulierung.

Darüber hinaus sind sie ausschließlich für den Einsatz in witterungsgeschützten Anlagen ausgelegt.



Bender Armaturen Oberteile sind prinzipiell wartungsfrei. Die Funktion kann aber nur erhalten bleiben, wenn sie in regelmäßigen Abständen betätigt werden.

In wasserführenden Leitungen kann es zu Ablagerungen kommen, die die Funktion beeinträchtigen können.

In waagerechten Leitungen sind die Oberteile so einzubauen, dass sie nach oben ausgerichtet werden. Bei senkrechten Leitungen muss die Wasserflussrichtung von unten nach oben erfolgen.



Bei Warmwasserleitungen ist eine Betriebstemperatur von mindestens 60° C einzuhalten.



Der Innenraum der Armatur muss frei von Fremdkörpern sein.

Es dürfen nur zugelassene Dichtmaterialien zur Abdichtung verwendet werden.



Testen Sie vor dem Anbringen des Dichtmittels, ob sich die Rohrleitung leicht in das Ventil einschrauben lässt. Flüssige Dichtmittel müssen erst aushärten.



Achten Sie darauf, dass die Dichtmittel nicht in die Armatur gelangen da sonst die Funktion und die Dichtheit des Produkts beeinträchtigt wird.



Das Anzugsmoment ist so einzustellen, dass eine Beschädigung der Anschlüsse vermieden wird.



Werkzeuge welche zur Erhöhung des Handdrehmoments am Handrad beitragen sind nicht erlaubt.



Führen Sie vor der Installation eine Funktionsprüfung durch, ob sich das Oberteil leicht Öffnen und Schließen lässt.



Vor der Installation ist die Rohrleitung gemäß den allgemein anerkannten Regeln und Vorschriften der Technik zu spülen.



Achten Sie darauf, dass das Rohrsystem an dem das Produkt installiert wird drucklos und auf eine angemessene Temperatur zur Installation abgekühlt ist.



Die Produkte sind für eine Betriebstemperatur von maximal 90°C ausgelegt. Darüber hinaus empfehlen wir einen Betriebsdruck von 2,5 – 3,5 bar, sowie das Vorschalten einer Enthärtungsanlage ab einem Wert von 14° dH.
