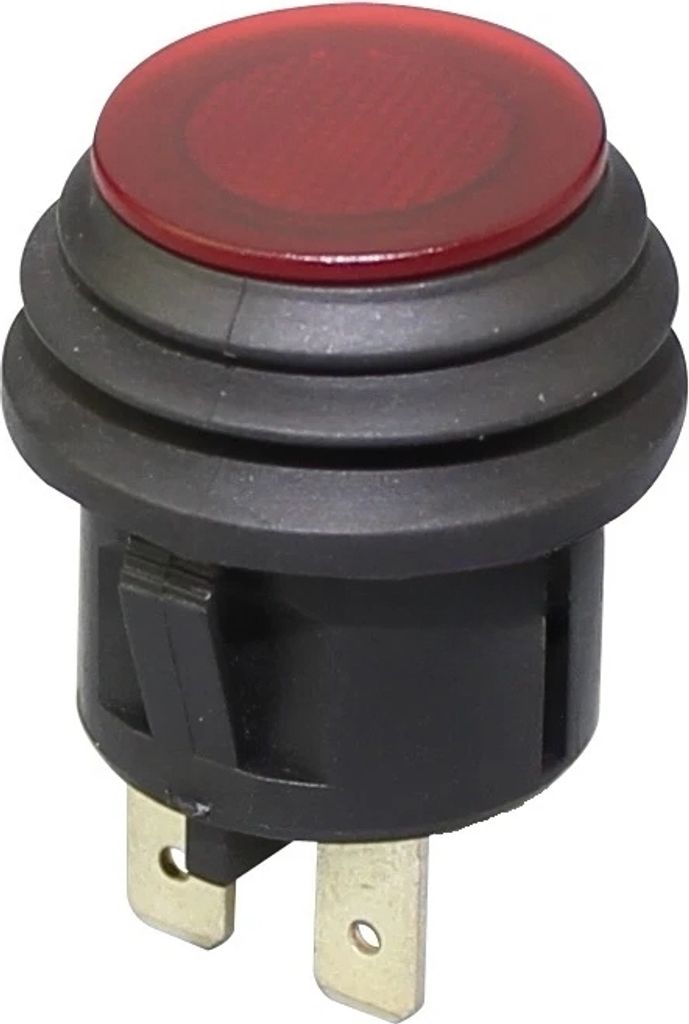

Wasserdichter Drucktaster | AUS / EIN, IP65
Dieser wasserdichte Drucktaster ist als momentaner Taster mit der Schaltfunktion AUS / EIN ausgeführt und rastet nicht ein. Der Stromkreis wird nur während des Drückens geschlossen.
Der Taster ist für Gleich- und Wechselspannungsanwendungen geeignet und unterstützt hohe Strombelastungen bis 20 A bei 12 V DC. Durch die Schutzart IP65 ist der Einsatz auch in feuchten, staubigen oder spritzwasserbelasteten Umgebungen möglich.
Die Montage erfolgt über Snap-In-Befestigung in eine runde Bohrung mit 20 mm Durchmesser. Der elektrische Anschluss wird über 4,8-mm-Flachsteckanschlüsse realisiert.
Technische Daten
Produktart Drucktaster
Schaltfunktion AUS / EIN (momentan, nicht rastend)
Anzahl Anschlüsse 2 Pins
Nennstrom DC 20 A bei 12 V DC
Nennstrom AC 10 A bei 125 V AC / 6 A bei 250 V AC
Nennspannung Bis 250 V AC
Schutzart IP65
Montageöffnung Ø 20 mm (Snap-In)
Rahmenmaß 25 mm
Einbautiefe mindestens 26 mm
Abmessungen (L × B × H) 25 × 25 × 33 mm
Anschlussart Flachstecker 4,8 mm
Taste Rot, unbeleuchtet
Eigenschaften & Vorteile
-Nicht rastender Drucktaster (Momentfunktion)
-IP65 – Schutz gegen Staub und Spritzwasser
-Hohe Strombelastbarkeit bei 12 V DC
-Werkzeuglose Snap-In-Montage
-Kompakte und robuste Bauform
Typische Einsatzbereiche
-KFZ- und Fahrzeugtechnik
-Maschinen- und Gerätebau
-Steuer- und Schaltsysteme
-Außen- und Feuchtbereiche
Anwendungsmöglichkeiten
-Impulssteuerung von Relais oder Steuerungen
-Manuelle Auslösetaster
-Schalten von Verbrauchern im KFZ-Bereich
-Austausch vorhandener Drucktaster
Der wasserdichte Drucktaster mit IP65-Schutz bietet eine zuverlässige Lösung für momentane Schaltvorgänge bei hohen Strombelastungen. Durch die robuste Konstruktion, die einfache Snap-In-Montage und die vielseitige Spannungsunterstützung eignet er sich für zahlreiche Anwendungen im Fahrzeug-, Geräte- und Anlagenbereich.
