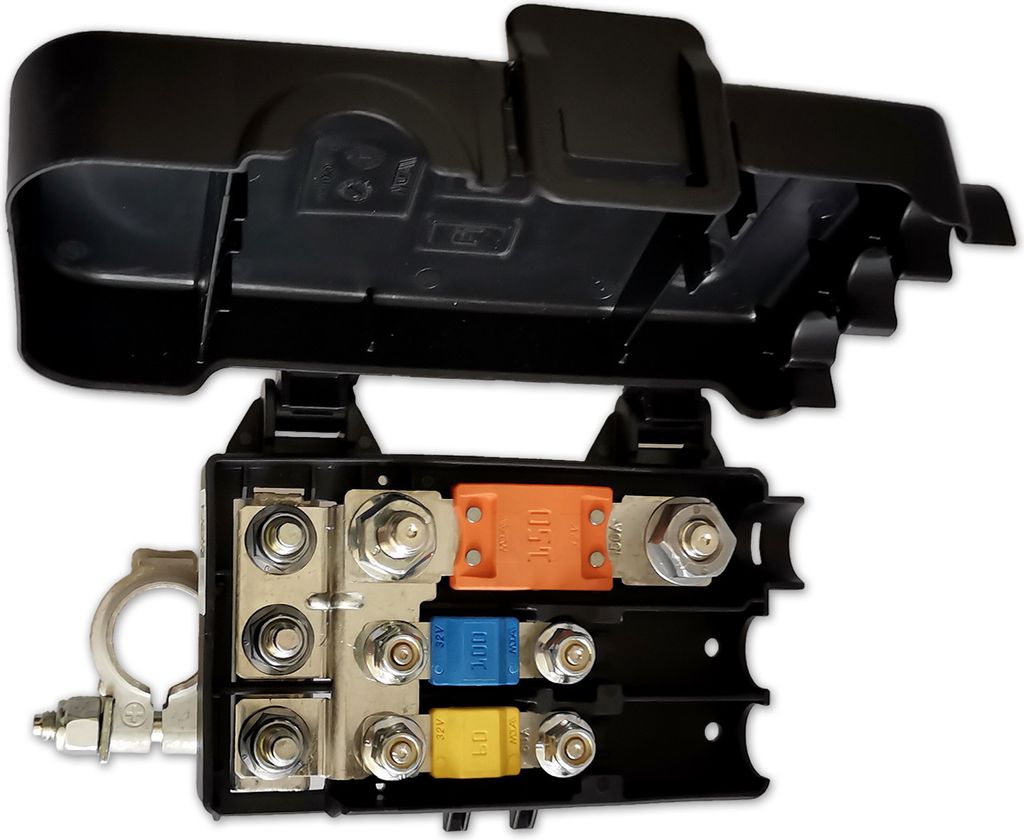

Batteriepolklemme Plus mit 3-fach Sicherungshalter | 1× MEGA + 2× MIDI | MTA 0300839 | 32 V
Diese Batteriepolklemme für den Pluspol verbindet den Batterieanschluss direkt mit einem
3-fach Sicherungshalter. Ein Steckplatz für eine MegaVAL- beziehungsweise CAL-Sicherung
und zwei Steckplätze für MidiVAL-Sicherungen ermöglichen eine platzsparende und übersichtliche
Stromverteilung unmittelbar an der Batterie.
Der Sicherungsverteiler eignet sich für 12-V- und 24-V-Bordnetze bis maximal 32 V DC.
Durch die direkte Montage am Batteriepluspol lassen sich ein Hauptstromkreis und zwei weitere Abgänge
ohne zusätzlichen separaten Verteiler absichern.
Technische Daten
- Hersteller: MTA
- Herstellernummer: 0300839
- Serie: CDB
- Produkttyp: Batteriepolklemme Plus mit integriertem Sicherungshalter und Stromverteiler
- Polarität: Positiv (+)
- Maximale Betriebsspannung: 32 V DC
- Sicherungsplätze: 3
- Sicherungstypen: 1× CAL/MegaVAL und 2× MidiVAL
- Anschlussgrößen: M5 für MidiVAL, M8 für MegaVAL
- Gehäusematerial: PBT-GF20 HB
- Deckelmaterial: PP TD-20
- Schutzart: IP22
- Temperaturbereich: −40 bis +120 °C
- Abmessungen: ca. 143 × 79,25 × 58 mm
- Farbe: Schwarz
Was die Batteriepolklemme praktisch macht
- Drei abgesicherte Stromkreise: Ein großer MEGA-Abgang und zwei kompaktere MIDI-Abgänge in einem Gehäuse
- Direkt am Batteriepluspol: Kurzer, übersichtlicher Aufbau ohne separaten Sicherungshalter oder zusätzlichen Verteilerblock
- Unterschiedliche Sicherungsgrößen: Geeignet für einen Hauptstromkreis und zwei weitere abgesicherte Verbraucher oder Unterverteilungen
- Integrierte Sammelschiene: Verteilt die Batteriespannung innerhalb des Gehäuses auf die drei Sicherungsplätze
- Abnehmbarer Deckel: Deckt Sicherungen und Anschlussbereiche nach der Montage ab
Typische Einsatzbereiche
- Auto und Transporter: Absicherung zusätzlicher elektrischer Verbraucher direkt an der Starter- oder Zusatzbatterie
- Wohnmobil und Camper: Hauptabsicherung und Verteilung am Aufbauakku
- Nutzfahrzeuge und Lkw: Versorgung von Zusatzgeräten, Steuerungen oder Unterverteilungen
- Geländewagen und Sonderfahrzeuge: Aufbau zusätzlicher abgesicherter Bordstromkreise
- Solar- und Offgrid-Systeme: Batterienahe DC-Verteilung innerhalb trockener, geschützter Einbaubereiche
Beschreibung
Die MTA CDB Batteriepolklemme wird direkt auf dem positiven Batteriepol montiert.
Die integrierte Sammelschiene führt die Batteriespannung zu drei getrennten Sicherungsplätzen.
Dadurch können die angeschlossenen Leitungen unmittelbar am Batterieanschluss abgesichert werden.
Für einen größeren Hauptabgang steht ein Platz für eine CAL- oder MegaVAL-Sicherung zur Verfügung.
Zwei weitere Plätze nehmen MidiVAL-Sicherungen auf. Der Aufbau eignet sich beispielsweise für
eine Hauptleitung zu einer Unterverteilung sowie zwei separat abgesicherte Zusatzverbraucher.
Das Bauteil ist für Gleichspannungsanlagen bis 32 V DC ausgelegt. Der passende Sicherungswert
richtet sich nicht nach dem Sicherungshalter allein, sondern muss immer anhand des angeschlossenen Verbrauchers,
des Kabelquerschnitts, der Leitungslänge und der zulässigen Belastbarkeit der gesamten Installation gewählt werden.
Wichtige Hinweise zur Montage
- Die Polklemme ist ausschließlich für den Pluspol vorgesehen.
- Vor der Montage die Batterie abklemmen und das Bordnetz spannungsfrei schalten.
- Nur Sicherungen mit passenden Abmessungen für CAL/MegaVAL beziehungsweise MidiVAL verwenden.
- Ausgehende Kabel gegen Bewegung und Zugbelastung sichern.
- Die aus dem Sicherungskasten herausführenden Leitungen spätestens innerhalb von 30 cm mechanisch befestigen.
- Kabelquerschnitt und Sicherungswert passend zum jeweiligen Stromkreis auslegen.
- Kontaktflächen sauber halten und Schraubverbindungen nach der Montage auf festen Sitz prüfen.
Anzugsdrehmomente
- M5, Position A: 5 Nm ±20 %
- M6, Position B: 5 Nm ±20 %
- M6, Position C: 5,5 Nm ±20 %
- M8, Position D: 11 Nm ±20 %
Sicherheits- und Warnhinweise
- Arbeiten an Batterien und Hochstromleitungen nur mit geeigneten Werkzeugen und entsprechenden Fachkenntnissen durchführen.
- Ein Kurzschluss am Batteriepluspol kann sehr hohe Ströme, starke Erwärmung und Brand verursachen.
- Keine beschädigten, korrodierten oder überhitzten Bauteile weiterverwenden.
- Die Schutzart IP22 erfordert eine trockene und vor Spritzwasser geschützte Einbaulage.
- Nicht ungeschützt in Bereichen montieren, die dauerhaft Wasser, Schmutz oder aggressiven Medien ausgesetzt sind.
- Die elektrische Auslegung der Sicherungen und Leitungen muss für jede Anwendung einzeln geprüft werden.
Lieferumfang
- 1× MTA CDB Batteriepolklemme Plus mit integriertem 3-fach Sicherungshalter
- 1× Abdeckung
- Ohne MegaVAL-, CAL- oder MidiVAL-Sicherungen
Häufige Fragen
Welche Sicherungen passen in die Batteriepolklemme?
Der Sicherungshalter besitzt einen Platz für eine CAL- oder MegaVAL-Sicherung
und zwei Plätze für MidiVAL-Sicherungen.
Kann die Polklemme in einem 12-V- oder 24-V-Fahrzeug verwendet werden?
Ja. Sie ist für Gleichspannungsanlagen mit einer Betriebsspannung von maximal 32 V DC geeignet.
Sind die Sicherungen im Lieferumfang enthalten?
Nein. Die benötigten Sicherungen müssen passend zu den angeschlossenen Leitungen und Verbrauchern separat ausgewählt werden.
Wie hoch darf der Gesamtstrom sein?
Für den Sicherungshalter ist kein universeller Gesamtstrom angegeben. Die zulässige Belastung hängt von den verwendeten
Sicherungen, Kabelquerschnitten, Anschlüssen, Umgebungstemperaturen und der konkreten Einbausituation ab.
Kann der Sicherungshalter offen im Motorraum montiert werden?
Aufgrund der Schutzart IP22 sollte er nur an einer trockenen, geschützten Einbauposition montiert werden.
Für einen ungeschützten Einbau in stark spritzwasser- oder schmutzbelasteten Bereichen ist er nicht vorgesehen.
MTA Batteriepolklemme Positiv mit integriertem 3-fach Sicherungshalter – Die ideale Lösung für eine sichere und effiziente Stromverteilung direkt an der Fahrzeugbatterie.
Maximale Flexibilität mit 3-Fach Sicherungshalter
- Kompatibel mit 1x MegaVAL® / MEGA / BF2 & 2x MidiVAL® / MIDI / Mini-ANL / ANS
- Optimal für Hochstromanwendungen bis 32V DC
Einfache & sichere Installation
- Vielseitige Anschlussmöglichkeiten mit 4x M5 & 2x M8 Schrauben
- Kompakte Maße: ca. 143×79,25×58 mm
Robustes & langlebiges Design
- Hochwertiges Polypropylen (PP)-Gehäuse für optimalen Schutz
- Widerstandsfähig gegen mechanische Beanspruchung & Umwelteinflüsse
Vielseitige Einsatzmöglichkeiten
- Perfekt für Fahrzeugelektronik & Stromverteilung in Autos, Nutzfahrzeugen & Booten
- Ideal für die Sicherung von Hochstromkreisen
Hinweis: Sicherungen sind nicht im Lieferumfang enthalten.
Batteriepolklemme, abgesichert, Verteiler, Sicherungshalter, Sicherungsverteiler, PDU
Gehäusematerial: Polypropylen (PP)
Farbe: Schwarz
Anschluss: 4x Schraube M5, 2x Schraube M8
Eingang: Batteriepolklemme Positiv (+)
Abmessungen (LxBxH): ca. 143×79,25×58 mm
Nennspannung: 32V DC
Sicherungstyp 1: 1x MegaVAL® / MEGA / BF2
Sicherungstyp 2: 2x MidiVAL® / MIDI / BF1 / Mini-ANL / ANS / Streifensicherung / Blattsicherung
Eigenschaften:
- Integrierter 3-fach Sicherungshalter für flexible Absicherungsmöglichkeiten
- Unterstützt MegaVAL®- und MidiVAL®-Sicherungen für unterschiedliche Stromstärken
- Robustes Polypropylen-Gehäuse (PP) für optimalen Schutz und Langlebigkeit
- Maximale Nennspannung von 32V DC für den Einsatz in Hochstromanwendungen
- Vielseitige Anschlussmöglichkeiten mit M5- und M8-Schrauben für flexible Installation
- Kompakte Abmessungen (143×79,25×58 mm) für platzsparende Montage
