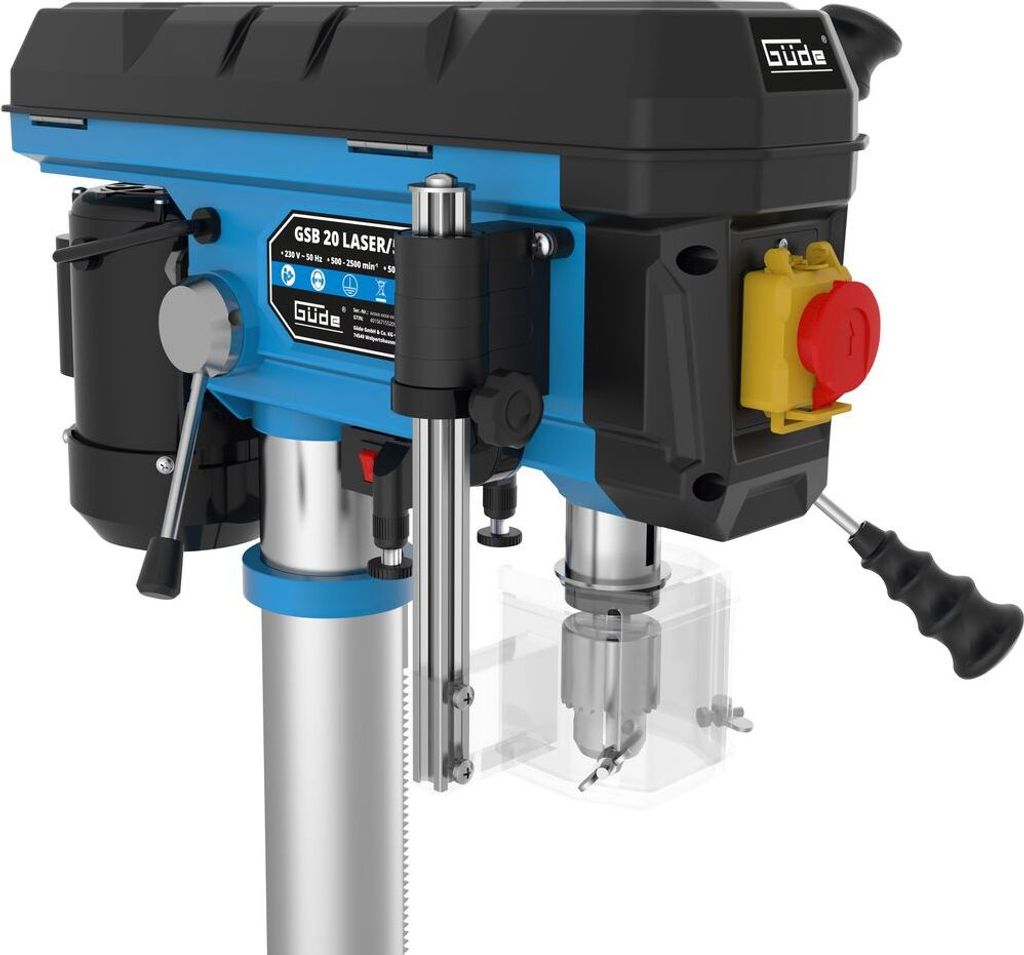

GÜDE GSB 20 Laser Säulenbohrmaschine Tischbohrmaschine Ständerbohrmaschine

Ausstattung:&nbsp

• Keilriemenantrieb, Drehzahleinstellung durch Stufen-Riemenscheibe
• Keilriemenspannsystem
• Kugelgelagerte Bohrspindel
• Bohrfutterkegel B16
• Bohrtischgröße 210 x 210 mm
• Bohrtisch höhenverstellbar, +/- 45° neigbar
• Bohrtisch mit Auffangrinnen für Kühlflüssigkeit
• Einstellbarer Bohrtiefenanschlag für präzise Bohrungen
• Max. Abstand Bohrfutter zum Bohrtisch 590 mm
• Max. Abstand Bohrfutter zum Standfuß 1200 mm
• Standfußgröße 300 x 435 mm mit Langlöcher für Schraubstockbefestigung
• Klappbarer Späneschutz mit Microschalter
• Ein-/Ausschalter mit Nullspannungs-Auslösung
• Notaus-Schalter
• Positions-Laser für präzise Bohrergebnisse

Technische Daten:&nbsp

• Motorleistung (P1): 500 Watt
• Spannung: 230 Volt / 50 Hz
• Betriebsart:&nbspS2 15 min&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp

• Leerlaufdrehzahl:&nbsp500 - 2600 U/min &nbsp
• Anzahl der Stufen: 5&nbsp
• Ausladung:&nbsp140 mm
• Bohrfutterspannweite:&nbsp3 - 16 mm
• Bohrfutterkegel:&nbsp16B
• Länge des Anschlusskabels: 200 cm
• Kabelart:&nbspH05VV-F
• Säulendurchmesser:&nbsp70 mm
• Schallleistungspegel&nbspLwa: 71 dB(A)&nbsp&nbsp&nbsp&nbsp&nbsp

• Maße
  • Höhe:&nbsp1450 mm
  • Breite:&nbsp350 mm
    • Länge:&nbsp540 mm
    • Tisch:&nbsp210 x 210 mm
  • Fußplatte:&nbsp300 x 435 mm&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp
• Gewicht:&nbsp26,6 kg&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp

Das Basismodell der Säulenbohrmaschinen-Baureihe GSB, geeignet für die Bearbeitung von Metall, Holz oder Kunststoff in Haus- und Handwerksbetrieben (Instandhaltung). Säulenbohrmaschine (Länge x Durchmesser: 1.100 x 70 mm; max. Abstand Spindel - Tisch/Fuß: 590/1.200 mm), gusseiserne Standplatte (L x B: 300 x 435 mm, inkl. Bohrungen zur Bodenverankerung der Bohrmaschine).5 Spindeldrehzahlen (500 - 2.500 min-1; manuelle Einstellung über Riemenscheiben), integrierter Kreuzlaser. Getriebespannfutter für Werkzeuge und Bohrer 3 - 16 mm Durchmesser (Fluchtungsfehler: 0,02 mm), Bohrtiefeneinstellung (1 - 50 mm; z.B. für Serien gleicher Werkstücke), schwenkbarer Arbeitstisch (Bohren in Winkeln; Bereich: ± 45°). Motor 500 W/P1 (230 V50 Hz, 1.400 U/min, Betriebsart: S2/15 min), Sicherheitsschalter, 2 m Netzkabel H05 VV-F. Aufbau: Stahlscheiben (2), Spindel mit Konusfutter/Präzisionskugellager, Kegelschaft MK2, massiver Bohrtisch (L x B: 210 x 210 mm; mit Quernuten zur Schraubstockbefestigung/Kanälen zum Ablassen der Kühlemulsion). Gesamtabmessungen (L x B x H): 440 x 300 x 1.430 mm, Schallleistungspegel LWA: 86 dB (A), Schutzklasse I, Schutzart IP X0. Empfohlenes Zubehör: Maschinenschraubstock Guede 100 mm (38319), 125 mm (38320), 150 mm (38321); T-Mutter (38308), 8-teiliger HSS-Bohrersatz (38327).

Güde GSB 20 Laser Säulenbohrmaschine Bohrmaschine Ständerbohrmaschine 500Watt

Preiswerte Ständerbohrmaschine für den Holzbauer.

Ausstattung:

• Keilriemenantrieb, Drehzahleinstellung durch Stufen-Riemenscheibe
• Keilriemenspannsystem
• Kugelgelagerte Bohrspindel
• Bohrfutterkegel B16
• Bohrtischgröße 210 x 210 mm
• Bohrtisch höhenverstellbar, +/- 45° neigbar
• Bohrtisch mit Auffangrinnen für Kühlflüssigkeit
• Einstellbarer Bohrtiefenanschlag für präzise Bohrungen
• Max. Abstand Bohrfutter zum Bohrtisch 590 mm
• Max. Abstand Bohrfutter zum Standfuß 1200 mm
• Standfußgröße 300 x 435 mm mit Langlöcher für Schraubstockbefestigung
• Klappbarer Späneschutz mit Microschalter
• Ein-/Ausschalter mit Nullspannungs-Auslösung
• Notaus-Schalter
• Positions-Laser für präzise Bohrergebnisse

Technische Daten:

• Netzspannung: 230 V
• Frequenz: 50 Hz
• Betriebsart: S2 15min
• Motorleistung P1: 500 W
• Spindelhub: 50 mm
• Spindeldrehzahl: 500-2600 min-1
• Anzahl der Stufen: 5
• Ausladung: 140 mm
• max. Bohrfutterspannweite: 16 mm
• min. Bohrfutterspannweite: 3 mm
• Bohrfutterkegel: 16 B
• Breite des Tisches: 210 mm
• Tiefe des Tisches: 210 mm
• Fußplatte BxT: 300x435 mm
• Durchmesser der Säule: 70 mm
• Länge des Anschlusskabels: 200 cm
• Kabelart: H05VV-F
• Lärmwertangabe LWA: 71 dB
• Länge: 540 mm
• Breite: 350 mm
• Höhe: 1.450 mm
• Gewicht: 26,644 kg

• Keilriemenantrieb
• Drehzahleinstellung durch Stufen-Riemenscheibe
• Keilriemenspannsystem
• Bohrtisch höhenverstellbar, +/- 45° neigbar
• Kugelartige Bohrspindel
• Spindelaufnahme MK2
• Bohrfutterkegel B16
• Bohrtisch mit Auffangrinnen für Kühlflüssigkeit
• Einstellbarer Bohrtiefenanschlag für präzise Bohrungen
• Klappbarer Späneschutz mit Microschalter
• Ein-/Ausschalter mit Nullspannungs-Auslösung
• Notaus-Schalter
• Positions-Laser für präzise Bohrergebnisse
• Technische Daten:
• Anschluss: 230 V 50 Hz
• Motorleistung P1: 500 W
• Bohrfutter: 3 - 16 mm
• Spindelhub: 50 mm
• Ausladung: 140 mm
• Spindeldrehzahlen: 5 Stufen 500-2600 U/min
• Lärmwertangabe: 71dB
• Maße und Gewicht
• Bohrtischgröße: ca. 21 x 21 cm
• Standfußgröße: ca 30 x 43,5 cm mit Langlöcher für Schraubstockbefestigung
• Aufbaumaß: ca. B 30 x H 143 x L 44 cm
• Gewicht: ca. 25 kg

Säulenbohrmaschine mit Keilriemenantrieb, Geschwindigkeitsregulierung über gestufte Riemenscheibe. Keilriemen-Spannsystem. Bohrspindel in Kugellagern gelagert. Bohrfutterkonus B16. Bohrtisch höhenverstellbar, neigbar +/- 45° und drehbar um 360°, mit Kühlmittelabflussrinnen. Einstellbarer Bohrtiefenanschlag für präzises Bohren. Klappbarer Sägemehlschutz mit Mikroschalter. Netzschalter mit Nullspannungsschalter. Not-Aus-Schalter. Positionierlaser für präzise Bohrergebnisse.

Netzanschluss: 230 V
Frequenz: 50 Hz
Schutzklasse: I
Schutzart: IPX0
Motorleistung (P1): 500 W
Betriebsart: S2 15 min
Spindeldrehzahl: 500 - 2600 min-1
Anzahl der Stufen: 5
Spindelhub: 50 mm
Versatz: 140 mm
Futterabstand: 3 - 16 mm
Futterkegel: B16
Bohrdurchmesser in Stahl: 16 mm
Bohrdurchmesser in Holz: 16 mm
Tischabmessungen (BxT): 210 x 210 mm
Sockel (BxH): 300 x 435 mm mit Langlöchern für Schraubstockbefestigung
Pfostendurchmesser: 70 mm
Maximaler Abstand vom Bohrfutter zum Tisch: 590 mm
Maximaler Abstand vom Bohrfutter zum Sockel: 1200 mm
Anschlusskabel Typ: H05VV-F
Anschlusskabellänge: 2000 mm
Schallleistungspegel LWA: 71 dB
Abmessungen (LxBxH): 540 x 350 x 1450 mm
Netto-/Bruttogewicht: 26.644 kg/29.531 kg
