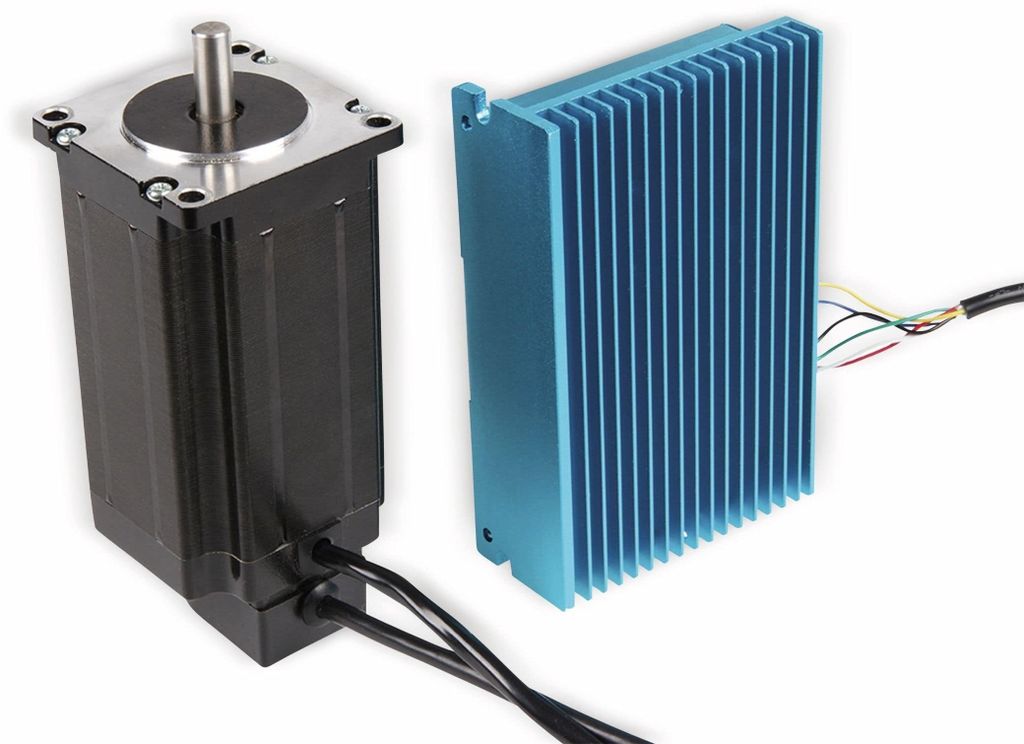

Joy-iT NEMA23-04CL, Wechselstrommotor (AC), Schrittmotor, 200 Schritte, 1,8°, 3 Nm, 3.15 V

Produkttyp:

Wechselstrommotor (AC)

Typ:

Schrittmotor

Anzahl der Stufen:

200 Schritte

Schrittwinkel:

1,8°

Drehmoment (max.):

3 Nm

DC-Spannung:

3.15 V

Impedanz:

0,75 Ohm

Anzahl der Phasen:

2

Stromstärke:

4,2 A

Umgebungstemperaturbereich:

-10 - 50 °C

Breite:

56 mm

Tiefe:

56 mm

Höhe:

120 mm

Gewicht:

1,4 kg

Schrittmotor Nema23-04cl 3 Nm 4.2 mA Wellen-Durchmesser 7.5 mm (Nema23-04cl)

Dieser NEMA-23 Motor vereint die Vorteile der Schrittmotor– und Servomotortechnik. Er besitzt einen geschlossenen Regelkreis mit einem Sensor, der die Genauigkeit der Positionierung erhöht und im Rahmen der physikalischen Möglichkeiten einen Schrittverlust verhindert. Technische Daten: - Wellenmaße: Ø 7,5 x 18 mm (Einzelwelle) - Spezifikation: 57SHD4931-20BQ - Anschluss: 2 Kabel (Motor), 1 Kabel - Schritte pro Umdrehung: 200 - Abmessungen: 56 x 56 x 120 mm - Haltemoment: 3,0 Nm - Schrittwinkel: 1,8 ° - Nennspannung: 3,15V - Nennstrom: 4,2 A - Anzahl der Phasen: 2 - Phasenwiderstand: 0,75 Ω - Phaseninduktivität: 2,8 mH - Isolationswiderstand: 500 V - - Isolationsklasse: B (130°C) - Trägheitsmoment: 650 g·cm² - Rastmoment: 0,1 Nm - Zuläss. Temperaturbereich: -10°C - 50°C Lieferumfang: NEMA23-04CL Schrittmotor , Closed Loop Motortreiber
