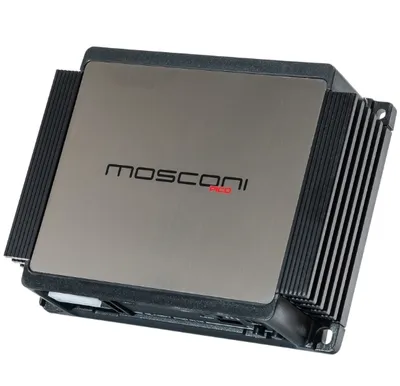

Funktionsübersicht PICO 8|12DSP
Hardware
Eingangsseite:
4x Analogeingänge (Umschaltbar symmetrisch (High-Level) oder unsymmetrisch (Low-Level). Variable Lastwiderstände und Teilerwiderstände, daher über sehr großen Spannungsbereich anzupassen)
1x Digitaleingang SP-Dif optisch (8kHz – 96kHz Sampling rate)
1x Bluetooth-Port mit SP-Dif – TTL (8kHz – 96kHz, z.B. für Mos_BTS Bluetooth Streaming Modul)
1x Bluetooth extended digital Audio Port (BT+)
(flexibler 8kHz – 384kHz synchroner Digitaleingang für Audioquellen mit 2 – 16 Kanälen, direkter DSP-Zugang ohne Jitter, z.B. für MOS BTS96k BT streaming Modul oder erweiterte Analogeingänge)
DSP-Teil:
294.912 MHz, 32-bit Audio-Port, 64-Bit Core.
Double Precision 56Bit Filterberechnung.
3072 SIMD instructions per sample at 96 kHz.
ASRCs from 1:8 up to 7.75:1 ratio and 139 dB DNR.
Ausgangsseite:
8x 60W Lautsprecherausgang 3-Ohm stabil (nicht brückbar!)
4x 2Vrms Line Ausgänge SN/R 112dB
1x Digitalausgang optisch (96kHz / 24Bit, voll Masterfähig)
Control:
1x USB Serial Data (Anschluss PC / GUI)
1x Remote Connector (Anschluss für RCD, RC-Mini, RTC-Hub)
2x Bluetooth control Port (Anschluss MOS-BT3.0 (App-Steuerung), RC-Can (CAN-Bus-Steuerung)
1x Remote Out, 1x Remote In, Auto-Remote bei Highlevel-Anschluss.
Anschlüsse mit MOLEX® Steckkontakte.
Sehr kleine Baugröße mit geringer Wärmeentwicklung, bestens für Installation hinter Verkleidungen geeignet.
Software
3x 9 Band parametrischer Eingangs-EQ (De-Equalizing)
6x Eingangs-Delay 0 – 3ms / 0,01ms (De-Delay)
10x Eingangs-Pegelsteller digital (Signalkonditionierung)
Flexibler Mischer für Signalrouting
(Seitengetrennt, kann summieren und subtrahieren, 10 Eingänge auf 4x2 Ausgangsgruppen)
6x 30 Band oder 4x30 Band + 2x15 Band Gruppen-EQ
(parametrisch, relative Phase bleibt stabil)
12x 10 Band Ausgangsfilter
HighPass / LowPass / HighShelf / LowShelf / Notch / Allpass 1. + 2. Ordnung / Speaker-EQ)
12x Speaker-Delay 0 – 12ms, 0,01ms
12x Speaker Phase switch.

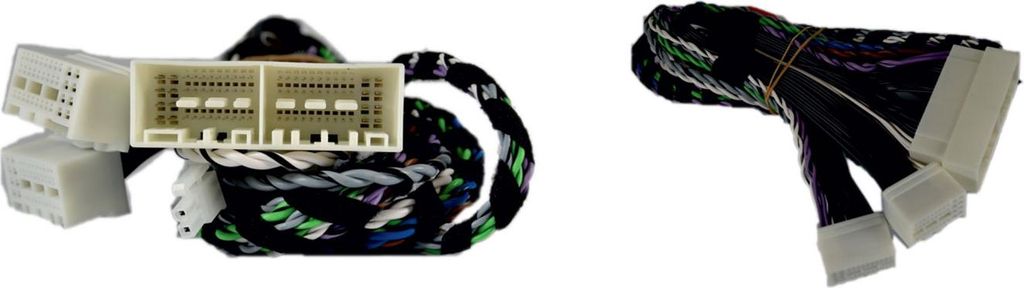

Mosconi Gladen SU-HYUPICO6-8aktiv | Kabelsatz für Hyundai I30 PD mit Input zur Mosconi Pico6|8 oder 8|10
SU-HYUPICO6-8aktiv fahrzeugspezifischer Kabelsatz für Hyundai I30 PD Input zur Mosconi Pico6|8 oder 8|10: Kanal1&2: Front Kanal3&4: Rear Output von Pico6|8 oder 8|10: Kanal1&2: Lautsprecher im Amaturenbrett (Hochton) Kanal3&4: Lautsprecher Türe hinten Kanal5&6: Lautsprecher in der Türe vorne Kabelsatz zum einbau eines VOLLAKTIVEN Soundsystems

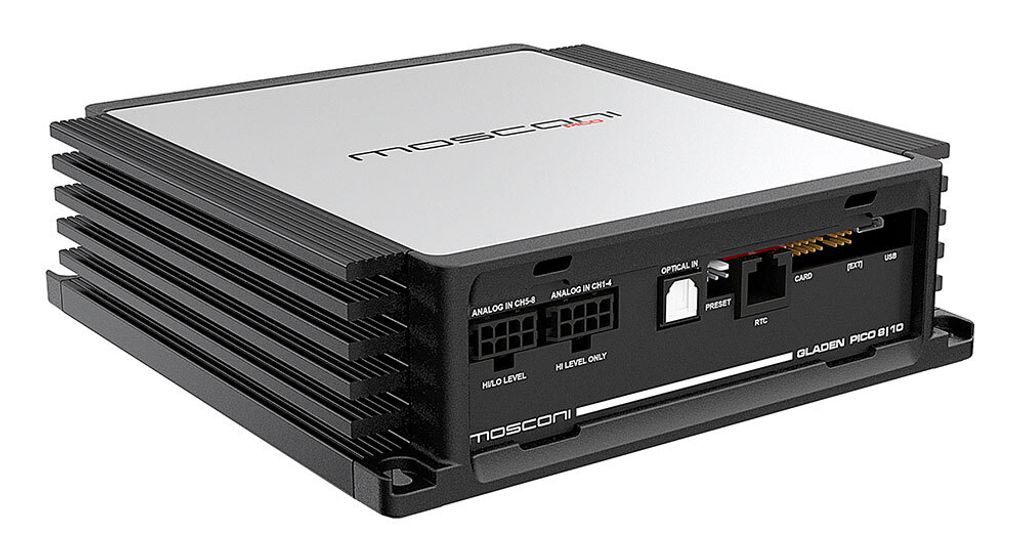

Die PICO 8|10 DSP von Gladen ist ein leistungsstarker 8-Kanal DSP-Verstärker, der auf eine optimale OEM-Integration abzielt. Mit einer Kombination aus sechs analogen Eingängen, zwei digitalen Eingängen und vier Ausgangskanälen, ist diese DSP für eine Vielzahl von Anwendungen geeignet. Die hocheffizienten PWM-Endstufen ermöglichen eine hohe Audio-Übertragungsqualität und eine extrem kompakte Bauweise. Das Produkt ist zudem mit verschiedenen Anschlussmöglichkeiten und einer komfortablen Software zur Klangoptimierung ausgestattet. Für Tesla-Besitzer gibt es zusätzlich eine spezielle 18-Volt-Version, die auf das Bordnetz der neuesten Tesla-Modelle abgestimmt ist.
Perfekte OEM Integration
Leistungsstarker DSP Verstärker, optimiert für den Einsatz am Werksradio. Sechs analoge Eingänge bis 30 V, flexibles Routing, 3 x Eingangs-EQ und Delay. Mit 4 x 50 Watt + 4 x 90 Watt ideal für aktive und teilaktive Systeme, sowie klassische Front + Rear + Sub Anwendung. Mit zwei digitalen Eingängen (SP-Dif und BT+) sowie zwei prozessierten Line-Out bereit für die Zukunft.
Wandlerlose High Speed PWM Endstufen
Hocheffiziente PWM-Endstufen mit der derzeit schnellsten Trägerfrequenz weltweit (> 2 MHz), ermöglicht HiRes-Audio-Übertragung und die extrem kleine Baugröße. Die Modulation erfolgt ohne DAC direkt aus dem 96 kHz TDM-Signal des DSP, dadurch ist das Grundrauschen gegen Null und THD + N 0,02 % / 1 W.
Die Pico 8|10 DSP ist auch als 18Volt Version . Diese ist speziell auf das Bordnetz der neusten Tesla Modelle abgestimmt.
Eingangsseite
* 4 x Analogeingänge symmetrisch (High-Level) bis 30 V
* 4 x Analogeingänge umschaltbar (High-Level / Low-Level)
* 1 x Digitaleingang SP-Dif optisch (8 kHz – 96 kHz Sampling rate)
* 1 x Bluetooth-Port mit SP-Dif – TTL (8 kHz – 96 kHz, z.B. für Mos_BTS Bluetooth Streaming Modul)
* 1 x Bluetooth extended digital Audio Port (BT+)
* (flexibler 8 kHz – 384 kHz synchroner Digitaleingang für Audioquellen mit 2 – 16 Kanälen, direkter DSP-Zugang ohne Jitter, z.B. für MOS BTS96k BT Streaming Modul oder erweiterte Analogeingänge) DSP Teil
* 912 MHz, 32-Bit Audio-Port, 64-Bit Core
* Double Precision 56 Bit Filterberechnung
* 6144 SIMD-Befehle pro Sample bei 48 kHz
ASRCs von 1:8 bis zu 7,75:1 Verhältnis und 139 dB DNR Kontrolle
* 1 x USB Serial Data (Anschluss PC / GUI)
* 1 x Remote Connector (Analog, für RTC.2 Poti-Fernbedienung)
* 2 x Bluetooth control Port (Anschluss MOS-BT3.0 (App-Steuerung), RC-Can (CAN-Bus-Steuerung)
* 1 x Remote Out, 1 x Remote In, Auto-Remote bei Highlevel-Anschluss
* Anschlüsse mit MOLEX® Steckkontakte
* Sehr kleine Baugröße mit geringer Wärmeentwicklung, bestens für Installation hinter Verkleidungen geeignet Software
* 3 x 9 Band parametrischer Eingangs-EQ (De-Equalizing)
* 6 x Eingangs-Delay 0 – 3 ms / 0,01 ms (De-Delay)
* 10 x Eingangs-Pegelsteller digital (Signalkonditionierung)
* Flexibler Mischer für Signalrouting
(Seitengetrennt, kann summieren und subtrahieren, 10 Eingänge auf 4 x 2 Ausgangsgruppen)
* 6 x 30 Band oder 4 x 30 Band + 2 x 15 Band Gruppen-EQ
(parametrisch, relative Phase bleibt stabil)
* 10 x 10 Band Ausgangsfilter
* HighPass / LowPass / HighShelf / LowShelf / Notch / Allpass 1. + 2. Ordnung / Speaker-EQ
* 10 x Speaker-Delay 0 – 12 ms, 0,01 ms
* 10 x Speaker Phase switch Technische Daten
Ausgangsleistung
* Ausgangsleistung an 4 Ohm: 4 x 50 Watt (Kanal: 1 - 4) 3-Ohm stabil (nicht brückbar!)
* Ausgangsleistung an 4 Ohm: 4 x 90 Watt (Kanal: 5 + 6 / 9 + 10) 2-Ohm stabil / brückbar
* Ausgangsleistung an 4 Ohm: 4 x 50 Watt + 2 x 240 Watt (bridged Kanal: 5 + 6 / 9 + 10)
* Line Out: 2 x 2 Vrms Line Out Ausgänge (Kanal: 7 + 8) Daten
* Eingangsspannung: 0,3 - 15 V
* Effizienz über alles: > 80 %
* Auto-On (nur High Level): Off-BTL
* Maße: 150 x 160 x 46 mm
* Gewicht: 1050 Gramm
