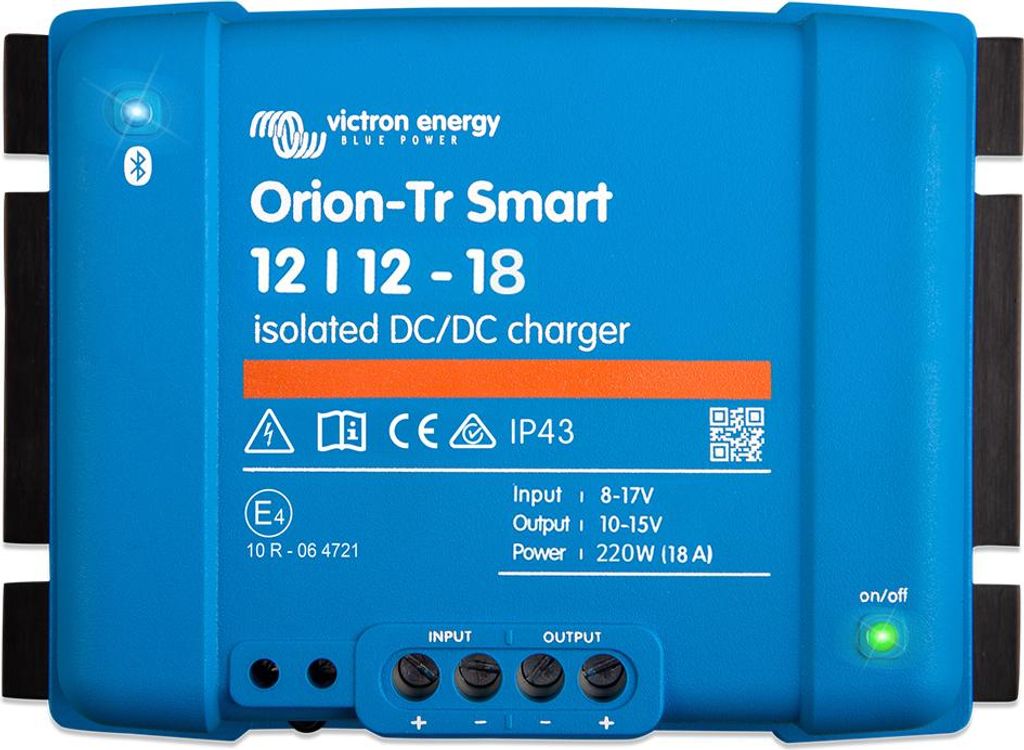

Victron Energy Batterie-Ladegerät Orion-Tr Smart 12/12-18A Isoliertes Dc-Dc-Ladegerät

Der Ladebooster Victron Orion-Tr Smart 12/12-18 lädt die Zweitbatterie während der Fahrt, zum Beispiel in Wohnmobil, Camper, Wohnwagen, Van, Transporter und Boot. Der isolierte DC-DC-Ladebooster liefert bis zu 18 A Ladestrom und ist mit Bluetooth ausgestattet.

Der Ladebooster lädt die Bordbatterie in drei Stufen mit bis zu 18 A und hält die Ladespannung unabhängig von der schwankenden Spannung der Lichtmaschine. Ob der Motor läuft, erkennt er selbst: Ein Steuersignal wie D+ ist nicht nötig, die Werkseinstellung arbeitet mit den meisten herkömmlichen und intelligenten Lichtmaschinen. Steht der Motor, trennt er Starterbatterie und Bordbatterie. Eingang und Ausgang sind galvanisch getrennt. Eingerichtet und überwacht wird das Gerät per Bluetooth mit der App VictronConnect.

Lieferumfang:

• 1 × Ladebooster Victron Orion-Tr Smart 12/12-18, isoliert

Batteriekabel, Sicherungen und Batterien gehören nicht zum Lieferumfang.

Technische Daten:

• Modell: Victron Orion-Tr Smart 12/12-18, isoliert
• Eingangsspannung: 8 bis 17 V, Abschaltung bei Unterspannung 7 V, Neustart bei 7,5 V
• Ausgangsspannung: 12,2 V nominal, einstellbar von 10 bis 15 V, Toleranz ± 0,2 V
• Ausgangsstrom: 18 A Dauerstrom bei Nennspannung und 40 °C, 25 A für 10 Sekunden, Kurzschlussstrom 40 A
• Ausgangsleistung: 220 W bei 40 °C, 280 W bei 25 °C
• Ladeverfahren: drei Stufen (Konstantstrom, Konstantspannung, Ladeerhaltung), adaptive Konstantspannungszeit, acht vorprogrammierte Batterieeinstellungen, frei programmierbar
• Galvanische Trennung: 200 V DC zwischen Eingang, Ausgang und Gehäuse
• Wirkungsgrad: bis 87 %
• Stromaufnahme: Leerlauf unter 80 mA, Ruhestrom unter 1 mA
• Bedienung: Bluetooth mit der App VictronConnect, Anschluss für ferngesteuertes Ein- und Ausschalten
• Schutzart: IP43 (Elektronik), IP22 (Anschlussbereich)
• Betriebstemperatur: -20 bis +55 °C, über 40 °C sinkt die Leistung um 3 % je °C; Luftfeuchte bis 95 % nicht kondensierend
• Anschlüsse: Schraubklemmen für Kabel bis 16 mm², Anzugsdrehmoment 1,6 Nm
• Abmessungen (H×B×T): 130 × 186 × 70 mm
• Gewicht: 1,3 kg

Anschlüsse am Ladebooster:

• Eingang Plus und Minus: von der Starterbatterie, Plusleitung über eine Sicherung 60 A
• Ausgang Plus und Minus: zur Bordbatterie, Plusleitung über eine Sicherung 60 A
• Fern-Ein/Aus: zweipoliger Schraubanschluss zum Ein- und Ausschalten über einen Schalter oder ein Batteriemanagementsystem

Kabel und Absicherung:

Für 12 V gilt eine externe Batterieschutzsicherung von 60 A am Eingang und am Ausgang. Der kleinste Kabelquerschnitt hängt von der Leitungslänge ab:

• bis 0,5 m: 6 mm²
• bis 1 m und bis 2 m: 10 mm²
• bis 5 m und bis 10 m: 16 mm²

Verwendet werden flexible, mehrdrähtige Kupferkabel, der einzelne Draht höchstens 0,4 mm stark. Kabel und Sicherungen gehören nicht zum Lieferumfang.

Vor dem Kauf prüfen:

• Batterietyp: Acht Batterieeinstellungen sind vorprogrammiert, weitere lassen sich in der App festlegen, auch für Lithiumbatterien wie LiFePO4. Die Einstellung wird gewählt, bevor die Batterie angeschlossen wird.
• Fahrzeug: 12V-Bordnetz. Die Motorerkennung arbeitet mit den meisten herkömmlichen und intelligenten Lichtmaschinen und lässt sich in der App anpassen.
• Leitungsweg: Den Verlegeweg für Eingang und Ausgang vor der Bestellung ausmessen und Kabelquerschnitt und Sicherungen danach wählen.
• Einbauort: Platzbedarf 130 × 186 × 70 mm, senkrecht auf einer nicht brennbaren Fläche, die Klemmen nach unten, mit 10 cm freiem Raum über und unter dem Gerät. Nahe der Batterie, aber nicht direkt über ihr.

Hinweise zum Einbau:

• Je eine Sicherung möglichst nahe am Pluspol der Starterbatterie und der Bordbatterie einsetzen. Den ungesicherten Leitungsabschnitt möglichst kurz halten.
• Zuerst die Kabel am Ladebooster anschließen, die Polung prüfen und erst dann die Batterien verbinden. Der Ladebooster ist nicht gegen Verpolung geschützt, eine Verpolung beschädigt ihn.
• Den passenden Ladealgorithmus in der App einstellen, bevor die Batterie angeschlossen wird.
• Die Klemmen mit 1,6 Nm anziehen.
• Den Ladebooster nicht abdecken. Er wird im Betrieb warm, hitzeempfindliche Gegenstände gehören nicht in seine Nähe.

Sicherheits- und Warnhinweise:

• Vor dem Einbau den Minuspol der Starterbatterie abklemmen.
• Nur in 12V-Gleichstromnetzen einsetzen und nicht in nasser Umgebung betreiben.
• Auf richtige Polung achten, bevor eine Batterie angeschlossen wird.
• Die Angaben des Batterieherstellers zu Ladespannung und Ladestrom beachten.

Häufige Fragen:

Welche Batterien lädt der Ladebooster?

Acht Batterieeinstellungen sind vorprogrammiert, der Ladealgorithmus ist frei programmierbar, auch für Lithiumbatterien wie LiFePO4. Bei Lithiumbatterien ist die Konstantspannungszeit festgelegt, standardmäßig zwei Stunden. Die Einstellung wird in der App gewählt, bevor die Batterie angeschlossen wird. Ladespannung und Ladestrom müssen zu den Angaben des Batterieherstellers passen.

Für welche Fahrzeuge eignet sich der Ladebooster?

Für Fahrzeuge und Boote mit 12V-Bordnetz, zum Beispiel Wohnmobil, Camper, Wohnwagen, Van und Transporter. Der Ladebooster erkennt den laufenden Motor an der Spannung der Lichtmaschine. Die Werkseinstellung arbeitet mit den meisten herkömmlichen und intelligenten Lichtmaschinen, die Schwellen lassen sich in der App anpassen.

Braucht der Ladebooster ein D+ Signal?

Nein. Er erkennt selbst, ob der Motor läuft, und lädt nur dann. Ein Eingriff in die Fahrzeugelektrik ist dafür nicht nötig. Wer den Ladebooster von außen steuern möchte, nutzt den Fernbedienanschluss.

Was bedeutet isoliert?

Eingang und Ausgang des Ladeboosters sind galvanisch getrennt, mit 200 V DC. Starterkreis und Bordnetz haben damit keine leitende Verbindung über das Gerät.

Welche Sicherung und welches Kabel brauche ich?

Je eine Sicherung 60 A in der Plusleitung am Eingang und am Ausgang. Der Kabelquerschnitt richtet sich nach der Leitungslänge: 6 mm² bis 0,5 m, 10 mm² bis 2 m, 16 mm² bis 10 m. Beides gehört nicht zum Lieferumfang.

Kann der Ladebooster auch als Netzteil arbeiten?

Ja. Im Stromversorgungsmodus liefert er eine feste Ausgangsspannung zwischen 10 und 15 V, die bei schwankender Eingangsspannung und wechselnder Last stabil bleibt. Die Ausgangsspannung wird in der App eingestellt, bevor eine Last oder eine Batterie angeschlossen wird.

Was kann die App VictronConnect?

Mit der App werden Batterieeinstellung, Ladealgorithmus, Motorabschaltungserkennung, Eingangsspannungssperre und Betriebsart eingestellt und der Status wird überwacht. Strom am Eingang oder Ausgang zeigt die App nicht an, einen VE.Direct-Anschluss hat das Gerät nicht.

Was unterscheidet den Orion-Tr Smart 12/12-18 vom 12/12-30?

Der 12/12-18 lädt mit 18 A (220 W bei 40 °C), der 12/12-30 mit 30 A (360 W bei 40 °C). Der 12/12-30 ist mit 130 × 186 × 80 mm und 1,8 kg etwas größer und schwerer als der 12/12-18 mit 130 × 186 × 70 mm und 1,3 kg. Eingangsspannung, Ausgangsspannung, galvanische Trennung, Bluetooth und Motorabschaltungserkennung sind bei beiden gleich.

Gibt es den Ladebooster auch als Set mit Kabeln und Sicherungen?

Ja, den Orion-Tr Smart 12/12-18 gibt es bei uns auch als Ladebooster-Set mit Batteriekabel 16 mm², zwei Sicherungen 60 A mit Haltern und Kabelschuhen, wahlweise mit Batteriehalter. Der Ladebooster in diesem kommt einzeln.

Ladebooster oder Trennrelais?

Der Ladebooster regelt Ladespannung und Ladestrom für die Bordbatterie selbst und gleicht schwankende Lichtmaschinenspannungen aus. Für Fahrzeuge mit konventioneller Lichtmaschine gibt es bei uns auch Sets mit Trennrelais.

Der Orion-Tr Smart 12/12-18A von Victron Energy (MPN ORI121222120) ist ein galvanisch isolierter DC-DC Wandler und Ladegerät. Er ist für den Einsatz in Doppelbatteriesystemen in Fahrzeugen oder auf Booten, bei denen die (intelligente) Lichtmaschine und die Starterbatterie zum Laden der Servicebatterie verwendet werden soll, geeignet. Das Ladegerät kann in 12V- oder 24V-Systemen verwendet werden und ist sowohl für Blei- als auch für Lithium-Batterien geeignet. Dabei können unbegrenzt viele Geräte parallel geschaltet werden, um die Ausgangsleistung zu erhöhen.

Dank des Orion-Tr Smart 12/12-18A können Sie jeden 12V Verbraucher mit genau der passenden Spannung versorgen. Bei vielen empfindlichen Elektronik Geräten ist das Einhalten der genauen Betriebsspannung essenziell für eine reibungslose Funktion.

Integriertes Bluetooth, vollständig programmierbar

Überwachung, Änderung der Einstellungen und Aktualisieren des Ladegerätes bei neu zur Verfügung stehenden Softwarefunktionen können mit jedem Bluetooth-fähigen Smartphone, Tablet oder anderen Gerät vorgenommen werden. Der Orion-Tr Smart kann über einen konfigurierbaren Batterieladealgorithmus oder einen festen Ausgang programmiert werden. Zudem verfügt er über eine intelligente Generatorkompatibilität - Motorlauferkennung.

Merkmale des Orion-Tr Smart 12/12-18A 220W (galvanisch isoliert)

• Victron Energy Teilenummer: ORI121222120
• für 12 V Batteriespannung, regelbare Ausgangsspannung 10-15 V
• max. 220 W Ausgangsleistung bei einem maximalen Strom von 18 A
• breiter Eingangsspannugsbereich: 10 -17 V
• Schutzart IP43, galvanische Trennung 200 VDC zwischen Eingang, Ausgang und Gehäuse
• kann zur Steigerung der Ausgangsleistung mit beliebig vielen baugleichen Geräten parallel geschaltet werden
• kann für Pufferladung von Batterien eingesetzt werden
• fernbedienbarer Ein- und Ausschalter
• intelligente Generatorkompatibilität: Motorlauferkennung

Adaptiver 3-stufiger Ladealgorithmus: Konstantstrom – Konstantspannung – Erhaltung

• Bei Bleibatterien ist es wichtig, dass bei flachen Entladungen die Aufnahmezeit kurzgehalten wird, um eine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird die Konstantspannungsdauer automatisch verlängert, um sicherzustellen, dass die Batterie vollständig auflädt.
• Für Lithium-Batterien ist die Aufnahmezeit fest eingestellt, per Voreinstellung 2 Stunden.
• Alternativ kann eine feste Ausgangsspannung gewählt werden.

Fernbedienbarer Ein/Aus-Schalter

An den zweipoligen Stecker lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen. Alternativ kann der Anschluss H (rechts) des zweipoligen Steckers zu einem Batterie-Pluspol oder der Anschluss L (links) des zweipoligen Steckers an den Batterie-Minuspol (oder zum Beispiel an die Karosserie eines Fahrzeugs) geschaltet werden.

Lieferumfang:

1x Victron Energy ORI121222120 Orion-Tr Smart 12/12-18A 220 W DC-DC Wandler
1x Bedienungsanleitung

Der isolierte Victron Orion-TR Smart DC/DC Ladebooster liefert 220 W (12V→12V, 18 A) und sorgt für zuverlässiges Laden Ihrer Zusatzbatterie auch bei wechselnden Eingangsspannungen.

• Isoliertes Design: galvanische Trennung für störungsfreie Stromversorgung und erhöhte Sicherheit
• Leistung & Kompatibilität: 12 V Eingang, 12 V Ausgang, bis zu 18 A, 220 W
• Smart-Funktionen: Überwachung und Konfiguration über Victron-kompatible Tools (Smart-Funktionen)
• Kompakt & robust: Maße ca. 18,6 x 7 x 13 cm, gewicht 1,38 kg, Herstellerfarbe: blau
• Vielseitig einsetzbar: ideal als Ladebooster/DC‑DC‑Wandler in Wohnmobil, Boot, PKW und Offgrid‑Systemen

Der Orion-TR Smart von Victron Energy kombiniert hohe Effizienz, Schutz durch Isolation und einfache Überwachungsmöglichkeiten – die perfekte Lösung für sichere Ladeprozesse und stabile Batterieversorgung.

Eigenschaften

• Herstellerfarbe: blau
• Farbe: blau
• Höhe: 7 cm
• Tiefe: 13 cm
• Breite: 18,6 cm
• Eingangsspannung: 12 V
• Leistung: 220 W
• Variante: 12/12-18 A, 220 W

Victron Orion-Tr Smart 12/12-18A – DC-Ladegerät

Isoliertes DC-Ladegerät von Victron Energy für zuverlässiges Batterieladen in 12-V-Systemen. Kompakt, robust und sicher, ideal für Marine, Wohnmobile, Freizeit- & Solar-Anwendungen.

Eigenschaften

• Spannung/Ladestrom: 12 V, bis 18 A
• Isoliertes Gehäuse für sichere Trennung von Eingang und Ausgang
• Intelligente Ladelogik mit Konstantstrom/Konstantspannungs-Modus
• Victron-BlueSolar-ähnliche Überwachung, geringe Ripple
• Kompatibel mit Bleibatterien und AGM/ Gel, wartungsarm
• Schutzfunktionen: Kurzschluss, Überlast, Überhitzung

Vorteile & Besonderheiten

• Effiziente Ladung auch bei schwankenden Eingangsparametern
• Robustes, vibrationsfestes Design, ideal für Fahrzeuge
• FKontrollierte Temperaturkompensation für optimale Batteriepflege
• Plug-and-play Installation, geringe Wärmeentwicklung

Anwendung & Pflege

Montage an 12-V-Systemen in Boot, Camper oder Solarsystem. Anschlusskabel sauber-isoliert verwenden, Belüftung sicherstellen. Reinigung nur trockenen Lappen, keine Lösungsmittel. Prüfen Sie regelmäßig Steckverbindungen und Temperaturen, um lange Lebensdauer zu sichern.

Das VICTRON ENERGY Orion-TR Smart 12/12-18A 220W Isolierte DC-DC-Ladegerät Blau ist ein hochwertiges elektronisches Ladegerät, das für das effiziente Laden von Batterien in verschiedenen Anwendungen entwickelt wurde. Dieses Ladegerät verfügt über ein intelligentes Design, das eine optimale Ladeleistung und Batterielebensdauer ermöglicht. Die blaue Farbe verleiht dem Ladegerät ein elegantes und modernes Aussehen und macht es zu einer stilvollen Ergänzung für jede elektronische Einrichtung. Das VICTRON ENERGY Orion-TR Smart-Ladegerät ist sowohl für den professionellen als auch für den Freizeitgebrauch ideal und eine vielseitige und zuverlässige Wahl, um Ihre Batterien geladen und einsatzbereit zu halten

Beschreibung

Ladegeräte sind für alle Camper, die Batterien verwenden, unersetzlich. In allen Ladegeräten wird ein Ladewirkungsgrad eingehalten, welcher weit über den Industriestandards liegt.
Fast alle Ladegeräte verfügen über eine Bluetooth Funktion, sodass sich deren Status einfach per App abrufen lässt. Je nach Bedarf können je nach Ladegerät adaptive Ladealgorithmen ausgewählt werden

ORION 12/12-18A Victron SMART

• Adaptiver Ladealgorithmus mit 3 Schritten, einstellbar per Bluetooth über die Victron Connect App
• Integriertes Bluetooth für die Parametrierung
• Schutz vor Kurzschlüssen und hohen Temperaturen
• Schraubanschlüsse
• Effizienz 87%

Orion-Tr Smart 12/12 18 A DC-DC Ladebooster isoliert

Das Orion-Tr Smart DC-DC-Ladegerät ist ein professionelles, DC zu DC adaptives 3-stufiges Ladegerät mit integriertem Bluetooth, im Markt bekannt als Ladebooster und/oder Battery-to-battery (B2B) Lader.

Für den Einsatz in Doppelbatteriesystemen in Fahrzeugen oder auf Booten, bei denen die (intelligente) Lichtmaschine und die Startbatterie zum Laden der Servicebatterie verwendet werden. Das Gerät kann über Bluetooth überwacht und programmiert werden und kann über einen ferngesteuerten Ein-/Ausschalter ferngesteuert werden. Es verfügt über einen Motorlauferkennungsmechanismus.

Das Orion Tr-Smart Ladegerät kann in 12V- oder 24V-Systemen verwendet werden und ist sowohl für Blei- als auch für Lithium-Batterien geeignet. Es sind Modelle bis zu 400 W erhältlich und unbegrenzt viele Geräte können parallel geschaltet werden, um die Ausgangsleistung zu erhöhen.

Geeignet für hohe Temperaturen bis 55 °C mit einer vollen Nennleistung bis 40 °C.

Version : 12/12-18 A, 220 W

• Produktfarbe : blau
• Farbe : blau
• Höhe : 7 cm
• Tiefe : 13 cm
• Breite : 18,6 cm
• Leistung : 220 W

Version : 12/12-30 A, 360 W

• Produktfarbe : blau
• Farbe : blau
• Höhe : 7 cm
• Tiefe : 13 cm
• Breite : 18,6 cm
• Leistung : 360 W
