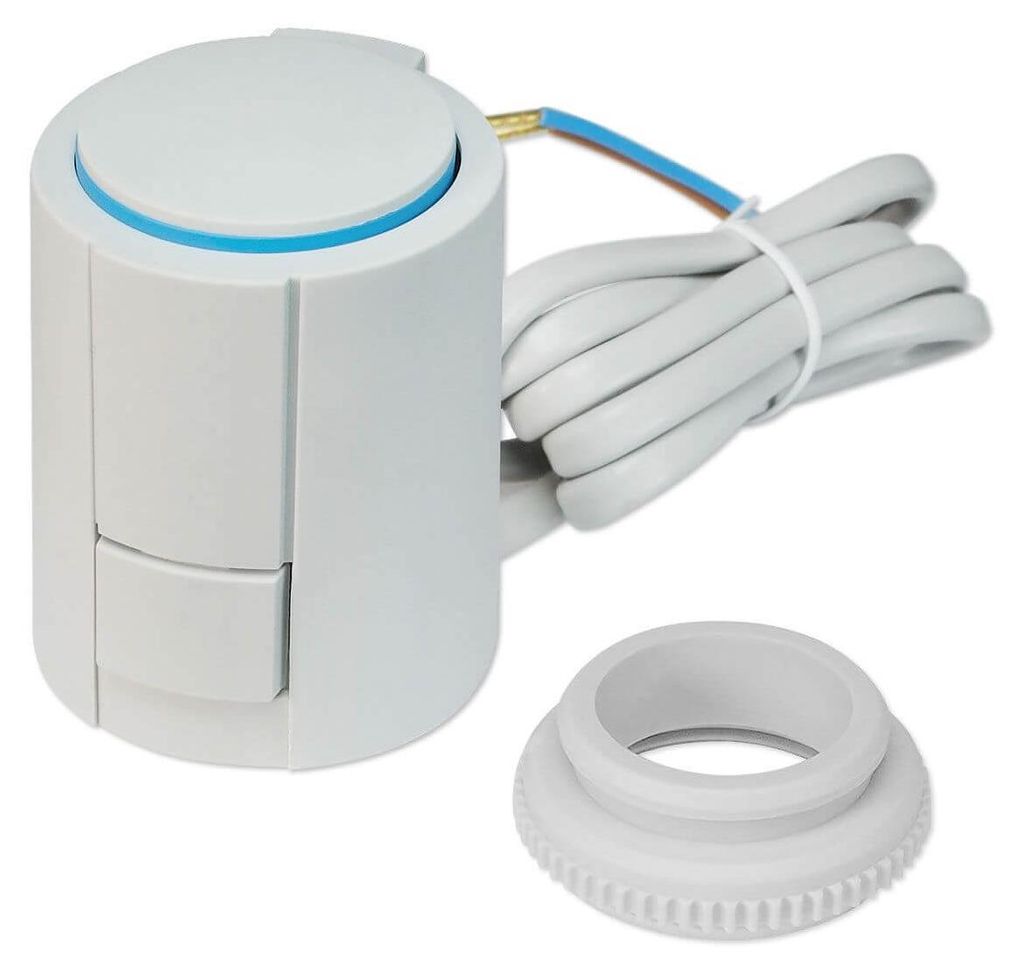

Möhlenhoff Stellantrieb 230V Alpha-5 Antrieb mit Anschlusskabel 1m Typ VA 80 A 20405-00
- Stromlos geschlossen
- Komplett mit Anschlusskabel (1000 mm)
- Extrem Energiesparend, Betriebsleistung beträgt nur 1 Watt
- Einfache Steckmontage
- 360° Montagelage
- Kompakte Bauform, geringe Abmessungen
- Rundum-Funktionsanzeige
- Hohe Funktionssicherheit und Lebenserwartung
Technische Daten:
- Betriebsspannung: 230 V AC/DC, +20%...-10%, 50/60 Hz
- Einschaltstrom, max.: < 300 mA für max. 2 min.
- Stellweg: 4,0 / 5,0 mm
- Medientemperatur: 0 bis +100°C
- Umgebungstemperatur: 0 bis +60°C
- Schutzgrad/Schutzklasse: IP 54 3) / III
Lieferumfang
- OEM-Antrieb 5 > 230 V Standard in Einzelverpackung
- 1 m Anschlussleitung, grau, PVC H03VV 2 x 0,75 mm²
- Installationsanleitung in 12 Sprachen
Lieferumfang:
- Möhlenhoff Stellantrieb 230V Alpha-5 Antrieb mit Anschlusskabel 1m Typ VA 80 A 20405-00N80-1S
Er ist sowohl für Heizkreisverteiler als auch direkt an Radiatoren einsetzbar, passende Ventiladapter (optional) ermöglichen eine einfache Montage auf nahezu alle Ventilanordnungen und Schließmaße.
- Thermischer Stellantrieb zum bedarfsgerechten Öffnen und Schließen des Ventils am Heizkreisverteiler, Radiator und Konvektor für eine komfortable Regelung des Raumklimas
- Individuelle Einsatz- und Steuerungsmöglichkeiten:
- in Verbindung mit Homematic IP Fußbodenheizungsaktoren (HmIP-FAL230-C6 oder HmIP-FAL230-C10)
- direkt über den Homematic IP Wandthermostat mit Schaltausgang – für Markenschalter (HmIP-BWTH)
- konventionell über elektromechanische WandthermostateSehr geringer Energieverbrauch (nur 1 Watt Leistungsaufnahme)
- Im stromlosen Zustand hält der Stellantrieb das Ventil geschlossen (Normally Closed)
- Geräuschloses Öffnen und Schließen des Ventils in nur 3 Minuten (typ.)
- Einfache Montage ohne Werkzeug durch Klickverschluss
- Patentiertes Dichtungsverfahren (IP54) schützt vor Spritzwasser von außen, sodass der Antrieb beliebig montiert werden kann (360° Montagelage)
- Mit Adapter VA80 (Art.-Nr. 154373A2) universell einsetzbar für alle Ventile mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie Heimeier, MNG, Junkers, Honeywell-Braukmann, Oventrop, Comap, Schlösser und vielen mehr
- Lieferung inkl. Ventiladapter VA80
Hinweis: passenden Ventiladapter für Ihr Heizungsventil bitte gleich mit! Den für Ihren Heizkreisverteiler/Ihr Ventil erforderlichen Ventiladapter entnehmen Sie der „Ventiladapterliste“ des Herstellers.
Technische Daten
| Betriebsspannung: | 230 V |
| Leistungsaufnahme: | 1 W (6,5 mm = 1,2 W) |
| Schutzgrad/Schutzklasse: | IP 54 |
| Stellweg: | 4 mm, 5 mm oder 6,5 mm |
| Stellkraft: | 100 N, 125 N |
| Anschlussleitung: | 2 x 0,75 mm² |
| Leitungslänge: | 2 m, 3 m, 5 m (24 V: Sonderlängen < 20 m ) |
| Farbe Gehäuse: | homogene Einfärbung, Farbe der Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign |
| Abmessung (mm) H/B/T: | 52,2 / 44,3 / 48,4 |
| Installationshöhe (Standardadapter): | 57,3 mm |
Topseller-Produkt: Stellantrieb Alpha 5 für Fußbodenheizung Der Alpha 5 ist ein thermoelektrischer Stellantrieb zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystemen. Vornehmliches Einsatzgebiet ist die Einzelraumregelung im Bereich der Haustechnik und Gebäudeautomation. Durch das innovative, patentierte Ventiladapterkonzept kann der Alpha 5 Stellantrieb perfekt auf die meisten Heizkreisverteiler und Ventilunterteile angepasst werden. Dieser Stellantrieb ist universell einsetzbar und somit für 99 % aller Verteiler auf dem Markt geeignet. Welche Ventilanpassung Sie für welchen Verteiler benötigen, finden Sie unter dem Reiter "Downloads" ACHTUNG! Die Stellantriebe sind zur Vereinfachung der Erstmontage im Lieferzustand mit einer sogenannten "First-Open-Funktion" ausgestattet, also stromlos geöffnet. Dadurch wird der Heizbetrieb in der Rohbauphase ermöglicht, auch wenn die elektrische Verdrahtung der Einzelraumregelung noch nicht fertiggestellt ist. Bei der späteren Inbetriebnahme wird durch Anlegen der Betriebsspannung (länger als 6 min.) die „First-Open“-Funktion automatisch entriegelt und der Stellantrieb ist voll funktionsbereit. Technische Daten: Zur automatischen Regelung der Rücklaufventile am Heizkreisverteiler mittels Raumthermostat. Der Lieferung liegt eine Ventilanpassung passend zu unserem Heizkreisverteiler bei! Lieferumfang: 1x Stellantrieb Alpha 5 für Fußbodenheizung 230 V NC mit Ventilanpassung VA80
Dieser hochwertige Möhlenhoff Alpha 5 Stellantrieb ist die perfekte Lösung für die präzise Steuerung Ihrer Fußbodenheizung. Ideal für die Neuinstallation oder den Austausch einzelner Antriebe an einem Heizkreisverteiler, sorgt er für optimalen und energieeffizienten Heizkomfort. Mit einer sehr geringen Leistungsaufnahme von nur 1 Watt hilft der Antrieb aktiv, Stromkosten zu sparen. Der mitgelieferte Ventiladapter VA 80 ermöglicht eine schnelle und unkomplizierte Montage auf nahezu allen gängigen Heizkreisverteilern mit einem M30 x 1,5 mm Anschlussgewinde. Dank der kompakten Bauform und der 360°-Montagemöglichkeit ist der Einbau auch bei begrenzten Platzverhältnissen problemlos möglich. Die clevere "First-Open"-Funktion vereinfacht die Erstinstallation, da das Ventil im Lieferzustand geöffnet ist und so ein Heizbetrieb auch ohne fertige elektrische Verdrahtung möglich ist.
