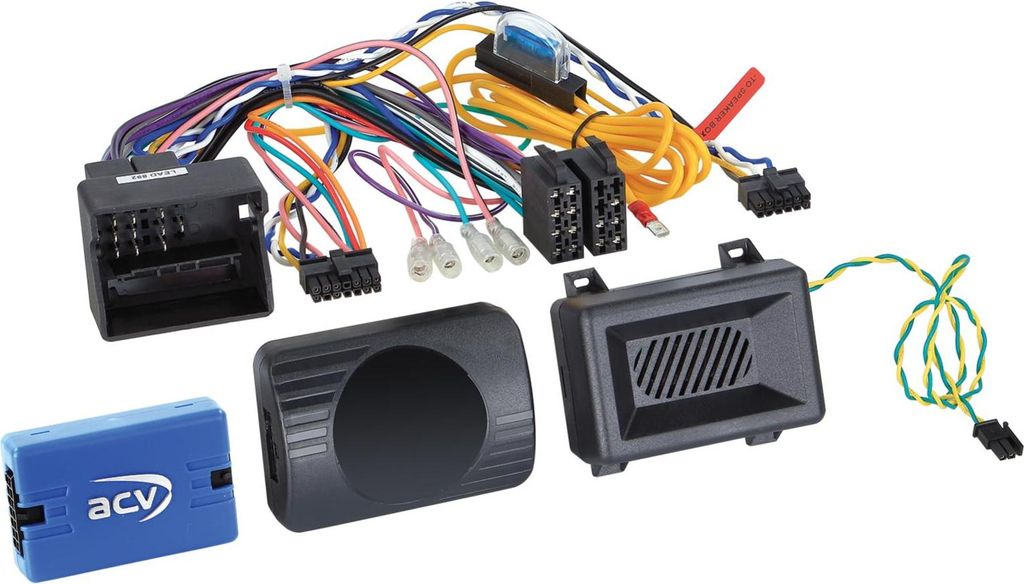

Lenkradfernbedienungsadapter BMW / MiniErsatzartikel: 42a-1024-009-0
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock BMW Stecker
Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
Fahrzeuge mit Business Professional OEM Gerät
Fahrzeuge ohne iDrive
Fahrzeuge ohne OEM MOST Soundsystem*
PDC Einparkhilfe Töne ein- und ausschalten:
Fahrzeug im Stand Zündung an
Blinker rechts / Blinker links / Blinker rechts / Blinker links innerhalb von 2,5 Sekunden
1 Bestätigungston für Funktionswechsel (siehe BDA)
PDC hinten / Warntöne unterstützt
Für folgende Fahrzeuge geeignet:
BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW 5er (E60/E61) 07/2003 - 07/2010*
BMW 6er (E63/E64) 09/2004 - 11/2010
BMW 7er (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013*
BMW X6 (E71/E72) 05/2008 - 06/2014*
BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015**
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Gesamtausgänge: 100 mA max.
Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
PDC hinten unterstützt
Warntöne unterstützt
*Fahrzeuge mit OEM MOST Soundsystem LFB BMW 1er/3er/5er/X5/X6 40Pin Quadlock Amp MOST > Artikel: 42sbm012
**OEM Tachodisplay nicht unterstützt
Anschlusskabel für folgende Radiohersteller:
LFB Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
Behalten Sie die originalen Lenkradfernbedienungsfunktionen bei,
wenn Sie Ihr Werksradio gegen ein Nachrüstradio austauschen.
Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in ihrem Fahrzeug und vergewissern Sie sich, dass diese
optisch und technisch passen.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock BMW Stecker
Anschluss: +12V Dauerstrom gelb (Klemme 30) Batterie abgesichert
Fahrzeuge mit Business Professional OEM Gerät
Fahrzeuge ohne iDrive
Fahrzeuge ohne OEM MOST Soundsystem*
Für folgende Fahrzeuge geeignet:
BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW 5er (E60/E61) 07/2003 - 07/2010*
BMW 6er (E63/E64) 09/2004 - 11/2010
BMW 7er (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013*
BMW X6 (E71/E72) 05/2008 - 06/2014*
BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015
Folgende Signale werden zur Verfügung gestellt:
Handbremssignal
Rückwärtssignal
Zündung
Beleuchtung
Geschwindigkeit
Lenkradfernbedienung
PDC hinten
Warntöne
*Fahrzeuge mit OEM MOST Soundsystem LFB BMW 1er/3er/5er/X5/X6 40Pin Quadlock Amp MOST: 42sbm012
*optional Aktivsystemadapter BMW MOST>Cinch: 13-1024-51
Anschlusskabel für folgende Radiohersteller:
LFB ACV Kabel > Alpine: 42ctalpinelead
LFB ACV Kabel > Parrot: 42ctasteroidlead
LFB ACV Kabel > Bosch-Blaupunkt >2010: 42ctblaupunktlead
LFB ACV Kabel > Blaupunkt/China HU/Kenwood: 42ctchinahulead
LFB ACV Kabel > Clarion: 42ctclarionlead
LFB ACV Kabel > JVC: 42ctjvclead
LFB ACV Kabel > Kenwood: 42ctkenwoodlead
LFB ACV Kabel > Multilead diverse Geräte: 42ctmultilead
LFB ACV Kabel > Panasonic: 42ctpanasoniclead
LFB ACV Kabel > Blaupunkt/Kenwood/Pioneer: 42ctpioneerlead
LFB ACV Kabel > Blaupunkt/Kenwood/Sony: 42ctsonylead
LFB ACV Kabel > XZent/Zenec: 42ctzeneclead
