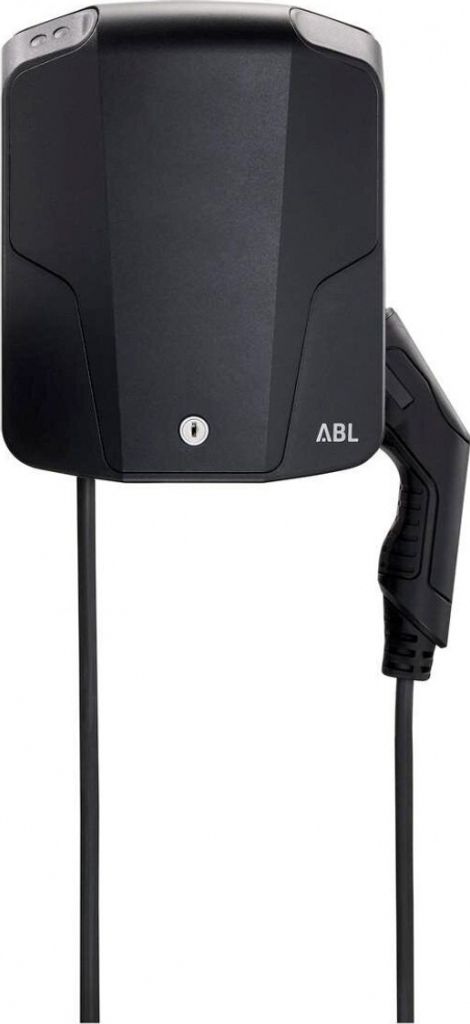

Die eMH1 1W1101 ist die kleinste Wallbox mit fest integriertem Ladekabel und Typ 2 Kupplung für die Installation im privaten und halböffentlichen Bereich. Dank extrem kompakter Abmessungen ist sie die perfekte Lösung für eine effiziente Ladung von Elektrofahrzeugen mit Typ 2 Ladebuchse im Innen- und Außenbereich. Unsere DC-Fehlerstromerkennung ist bereits serienmäßig integriert.
Merkmale
- für den privaten Bereich empfiehlt sich die Wallbox eMH1 mit Ladekabel
- das lästige ³Ladekabel aus dem Kofferraum holen"? fällt weg
- Ladekupplung einfach am Fahrzeug anschließen, und der Ladevorgang kann beginnen
- die Montageplatte für die Wallbox eMH1 bietet Ihnen als Zubehör die optimale Lösung um das Ladekabel aufzuräumen
- DC-Fehlerstromerkennung und FI Typ A - Typ B FI oder Typ EV FI werden überflüssig
- werden DC-Fehlerströme im Ladestromkreis erkannt, wird das Laden für 30 Sekunden unterbrochen - nach Ablauf dieses Zeitraums startet die Wallbox automatisch wieder
- die integrierte Phasenstrommessung schützt bei allen Varianten mit Ladesteckdose und der Kabelvariante mit 22 kW Ladeleistung vor Überlast und Asymmetrie
- der Fehlerstromschutzschalter (RCCB) wird bei einer auftretenden Verschweißung des Schützes fernausgelöst
- eine integrierte Temperaturüberwachung schützt die Wallbox eMH1 vor Überhitzung und drosselt die Ladeleistung der Wallbox beziehungsweise schaltet komplett aus, wenn die Temperatur den Grenzwert überschreitet
- sinkt die Temperatur danach wieder, schaltet die Wallbox eMH1 automatisch wieder auf volle Ladeleistung
- der Ladestrom kann über die Einstellsoftware in 1A- Schritten parametriert werden
- Vorsicherung: 16 A (bauseits erforderlich), C-Charakteristik empfohlen
- Anschlussklemmen: Direktanschluss am FI-SchutzschalterPE: Durchgangsklemme 6 mm²
- Anschlusstechnik: einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC62196-2,ca. 6,35 m
Technische Daten
Netzanschluss: max. 5 x 6 mm²
Nennspannung: 230/400 V
Nennstrom: 16 A
Netzfrequenz: 50 Hz
Ausgangsspannung: 230/400 V
Ladestrom: max. 16 A
Ladeleistung: max. 11 kW
Anzeige: LED
Norm: IEC 61851-21-2, IEC 61851-1 Ed. 3, IEC 60364-7-722 Ed. 1
Schutzklasse: I
Überspannungskategorie: III
Verschmutzungsgrad: 3
Schutzart: Gehäuse, IP54
Material: Kunststoff
Farbe: Gehäuse: RAL9005, Blende RAL9006
Abmessungen H x B x T: 272 ? 221 ? 116 mm
Gewicht: 4,5 kg
Art.-Nummer: 95375-4011721175386
EAN: 4011721175386
ABL GmbH E-Mobility Wallbox eMH1, 11kW 1W1101
Hersteller:ABL GmbH E-Mobility
Bezeichnung:Wallbox eMH1, 11kW Typ 2 Ladekabel
Typ:1W1101
Ausführung Anschluss Anlagenseite:3-phasig
Eingangsspannung:230..400 V
Frequenz:50 Hz
Nennanschlussleistung:11 kW
Anzahl der Ladepunkte:1
Max. Leistung pro Ladepunkt:11 kW
Breite:221 mm
Höhe:272 mm
Tiefe:116 mm
Montageart:Wandmontage
Anzahl der Ladekupplungen Typ 2:1
Mit Hausanschlusskasten (HAK):nein
Anzahl der FI-Schalter Typ A:1
Länge des Ladekabels:6,35 m
Ladekabel dauerhaft verriegelbar an der Ladestation:nein
DC-Fehlerstromerkennung:ja
Schützkontakt-Verschweiß-Erkennung:ja
Mit Leistungsschutzschalter:nein
Vernetzbar als Master:nein
Vernetzbar als Extender:ja
Vernetzbar über LAN:nein
Vernetzbar über WLAN:nein
LTE:nein
Funkstandard 5G:nein
Mit Energiezähler:nein
Mit Schlüsselschalter:nein
Mit integriertem RFID-Kartenleser:nein
NFC (Near Field Communication):nein
Statisches Lastmanagement integriert:nein
Geeignet für dynamisches Lastmanagement:ja
Plug and charge (ISO 15118):nein
Mit Display:nein
Werkstoff des Gehäuses:Kunststoff
Schutzart (IP):IP54
Schlagfestigkeit:IK08
Kompatibel mit Apple HomeKit:nein
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:nein
Bedienung und Konfiguration über App:nein
Export der Ladehistorie:nein
Anschließbarer Leiterquerschnitt:2,5..13 mm²
Backend im Lieferumfang enthalten:nein
Mit MID-kompatiblem Energiezähler:nein
Eichrechtskonform:nein
ABL GmbH E-Mobility Wallbox eMH1, 11kW 1W1101: weitere Details
Die Wallbox eMH1 hat ein fest integriertes Ladekabel mit Typ-2-Ladekupplung. Mit ihren kompakten Abmessungen ist die Wallbox eMH1 die perfekte Lösung für eine effiziente Ladung des Fahrzeuges. Die Wallbox lässt sich intuitiv bedienen und ist auch für Einsteiger bestens geeignet. Durch die serienmäßige Ausstattung mit FI Typ A und DC-Fehlerstromerkennung ist die Wallbox für den Installateur immer anschlussfertig vorinstalliert.
Geliefert wird: ABL GmbH E-Mobility Wallbox eMH1, 11kW Typ 2 Ladekabel 1W1101, Verpackungseinheit: 1 Stk., EAN: 4011721175386

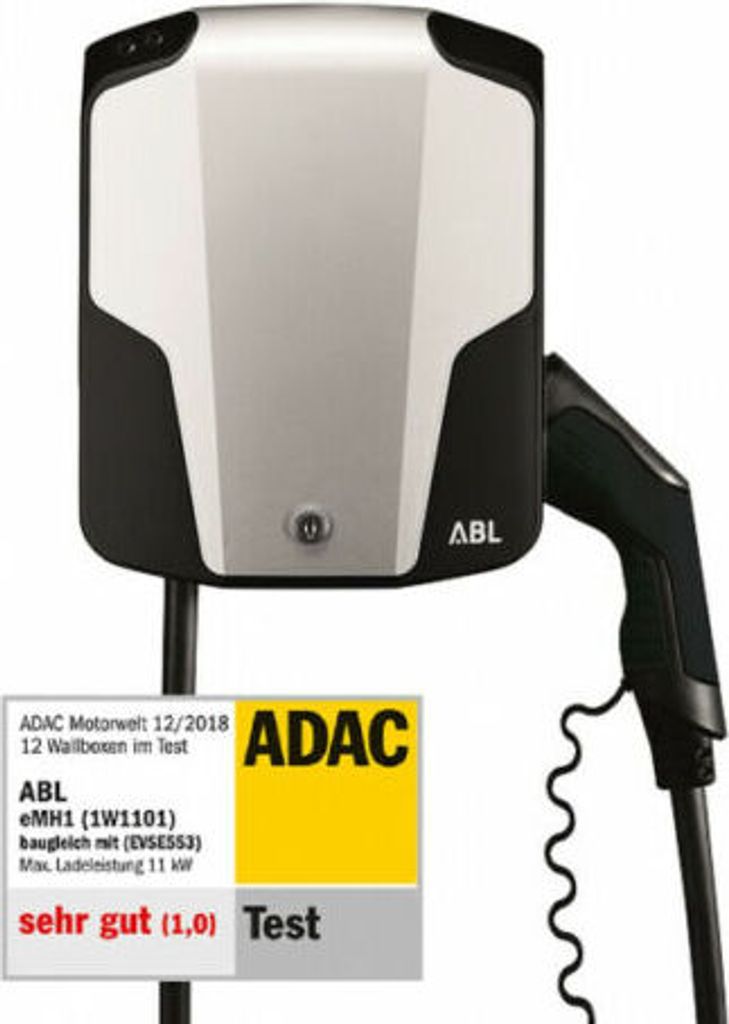

WALLBOX eMH1 mit Ladekabel 11kW
Mit integriertem FI-Fehlerstromschutzschalter und DC-Fehlerstromerkennung für den Innen- und Außenbereich
Die Wallbox eMH1 Ladestation für die effiziente Ladung von Elektrofahrzeugen ist die kleinste Wallbox mit integriertem Ladekabel und Typ 2 Kupplung, welche sich einfach und schnell an der Wand befestigen lässt
Eigenschaften:
| Abmessungen | 272 x 221 x 116 mm |
| Lieferumfang | Wallbox, gedruckte Montageanleitung, Bohrschablone,
Montage-Set, 2 Schlüssel |
| Farbe | RAL9005 & RAL9006 (Material: Kunststoff) |
| Verriegelung | abschließbar durch integriertes Schloss |
| Montageart | Wandbefestigung mit Schrauben |
| Gewicht | 4,5 kg |
| RCCB | FI-Schutzschalter, Typ A, 30 mA |
| Installationsschütz | 4-polig (Schaltung des Ladevorgangs) |
| Netzanschluss | max. 5 x 6 mm² |
| Nennspannung | 230/400 V |
| Nennstrom | 16 A |
| Nennfrequenz | 50 Hz |
| Anschlussklemmen | Direktanschluss am FI-Schutzschalter
PE: Durchgangsklemme 6 mm² |
| Anschlusstechnik | Einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC62196-2,
ca. 6,35 m |
| Maximale Ladeleistung | 11 kW |
| Schutzklasse | IP54 |
| Betriebstemperatur | -30 bis 50°C |
| Lagerungstemperatur | -30 bis 85°C |
| Ladecontroller | EVCC2 |
| LED Anzeige | |
| Kommunikation | gemäß IEC 61851-1, Mode 3 |
Alle Produkte sind durch folgende Normen geprüft und gekennzeichnet:
IEC 61851-21-2
IEC 61851-1 Ed. 3
IEC 60364-7-722 Ed. 1
- Ladespannung:
- 400 V
- Stecker:
- Typ 2
- Ausgangsleistung:
- 11 kW
- Ausgangsstrom:
- 16 A
- AC Eingangsfrequenz:
- 50 Hz
- Anzahl der Phasen:
- 3
- Kabeleingan Ort:
- Seite
- LED-Anzeigen:
- Ja
- Ladekabellänge:
- 6,35 m
- Überspannungskategorie:
- CAT III
- Energieschutzeigenschaften:
- Überspannung
- Internationale Schutzart (IP-Code):
- IP54
- Befestigungstyp:
- Wand
- Produktfarbe:
- Schwarz
- Gehäusematerial:
- Kunststoff
- :
- IEC 61851-21-2, IEC 61851-1 Ed. 3, IEC 60364-7 722 Ed. 1
- Breite:
- 221 mm
- Tiefe:
- 116 mm
- Höhe:
- 272 mm
- Gewicht:
- 4,5 kg
- Verpackungsbreite:
- 330 mm
- Verpackungstiefe:
- 270 mm
- Verpackungshöhe:
- 355 mm
- Betriebstemperatur:
- -25 - 40 °C
- Temperaturbereich bei Lagerung:
- -30 - 85 °C
- Relative Luftfeuchtigkeit in Betrieb:
- 5 - 95%
Die eMH1 1W1101 ist die kleinste Wallbox mit fest integriertem Ladekabel und Typ 2 Kupplung für die Installation im privaten und halböffentlichen Bereich. Dank extrem kompakter Abmessungen ist sie die perfekte Lösung für eine effiziente Ladung von Elektrofahrzeugen mit Typ 2 Ladebuchse im Innen- und Außenbereich. Die DC-Fehlerstromerkennung von ABL ist bereits serienmäßig integriert. Eingang/Stromanschluss: Netzanschluss: 5 x 6 mm² Nennspannung: 230/400 V Nennstrom: 16 A Netzfrequenz: 50 Hz Vorsicherung: 16 A Anschlussklemmen: Direktanschluss am FI-Schutzschalter; PE: Durchgangsklemme 6 mm² Ausgang/Fahrzeuganschluss: Anschlusstechnik: Einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC62196-2, ca. 6,35 m Ausgangsspannung: 230/400 V Maximaler Ladestrom: 16 A Maximale Ladeleistung: 11 kW Absicherung/Einbauten: RCCB: FI-Schutzschalter, Typ A, 30 mA DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA Installationsschütz: 4-polig (Schaltung des Ladevorgangs) Welding Detection: Auslösung bei Verschweißung des Schützes Temperaturüberwachung: Gestuftes Absenken des Ladestroms bei Überhitzung Ladeüberwachung/Funktionsanzeige: Ladecontroller: EVCC2 Kommunikation: gemäß IEC 61851-1, Mode 3 Anzeige Betriebs LED (bereit, EV erkannt, Ladung) Anzeige Firmware: LED (blinkt beim Einschalten) Anzeige Fehler: LED (unterschiedliche Blinksequenzen) Schnittstelle: RS485 Arbeitsbedingungen: Umgebungstemperatur: Lagerung -30 bis 85°C Umgebungstemperatur: Betrieb -30 bis 50°C Relative Luftfeuchtigkeit: 5 bis 95%, nicht kondensierend Schutzklasse: I Überspannungskategorie: III Verschmutzungsgrad: 3 Schutzart Gehäuse: IP54 Gehäuse: Bauart: Wandgehäuse Befestigungsart: Wandbefestigung mittels Schrauben (im Lieferumfang enthalten) Material (Gehäuse): Kunststoff Gehäusefarbe: RAL9005 Material (Blende): Kunststoff Blendenfarbe: RAL9006 Verriegelung: Blende, abschließbar durch integriertes Schloss Abmessungen (HxBxT): 272 x 221 x 116 mm Verpackung (Abmessung HxBxT): 355 x 330 x 270 mm Gewicht: ca. 4,5 kg Lieferumfang: Wallbox gedruckte Montageanleitung Bohrschablone Montage-Set 2 Schlüssel Technische Merkmale ProdukttypWallbox SchutzartIP54 Nennstrom16A Ladeleistung [kW]11 Länge Ladekabel [m]6
ABL Wallbox eMH1 SG-C2-1/11I0F0-M0 1W1101m.Kabel 3ph 400V 16A 11kW (1W1101) Gesetzliche Bestimmungen Hinweis Bitte beachten Sie die geltenden gesetzlichen Bestimmung für Einbau, Anschluss und Betrieb von Ladegeräten. Die Errichtung und Inbetriebnahme (Anschluss) der Ladestation darf nur ein Fachunternehmen durchführen, das in einem Installateurverzeichnis eines Netzbetreibers eingetragen ist (siehe § 13 Niederspannungsanschlussverordnung). D. h. nur wer als eingetragenes Installationsunternehmen fungiert, darf diese Arbeiten durchführen. Privatpersonen können diese Tätigkeiten - unabhängig von ihrer fachlichen Qualifikation - nicht ausführen
