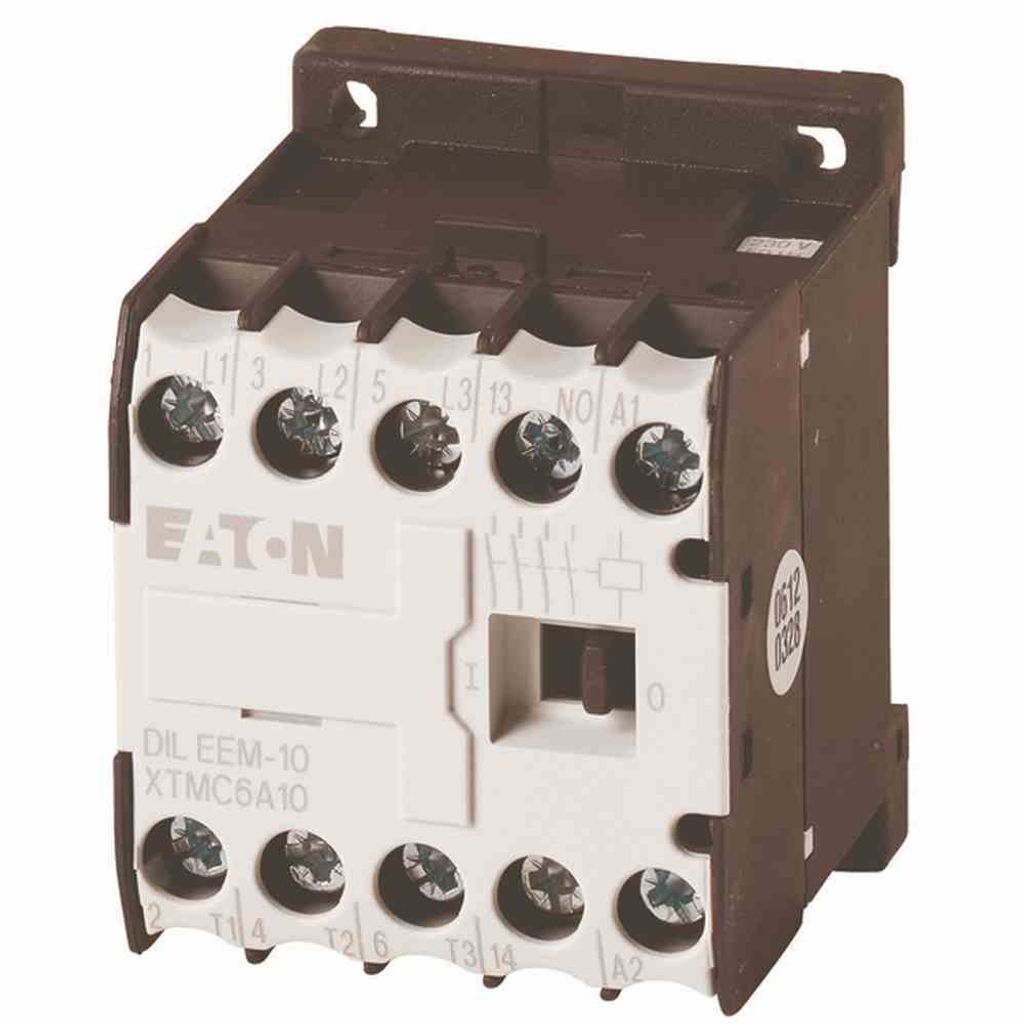

Eaton Leistungsschütz DILEEM-10(230V50HZ)
Hersteller:Eaton
Bezeichnung:Leistungsschütz AC-3/400V:3kW 3p
Typ:DILEEM-10(230V50HZ)
Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:240 V
Bemessungssteuerspeisespannung Us bei DC:0 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:24..690 V
Betriebsspannung bei AC 60 Hz:24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:6,59999999 A
Bemessungsbetriebsleistung bei AC-3, 400 V:3 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:5 A
Bemessungsbetriebsleistung bei AC-4, 400 V:2,2 kW
Bemessungsbetriebsleistung NEMA:2,2 kW
Anzahl der Hilfskontakte als Schließer:1
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:58 mm
Tiefe:52 mm
Eaton Leistungsschütz DILEEM-10(230V50HZ): weitere Details
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.2 kW, verwendbar für: DILEM, DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung
Geliefert wird: Eaton (Moeller) Leistungsschütz AC-3/400V:3kW 3p DILEEM-10(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015080516088
Merkmale
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05;
Betriebsbedingungen
Betriebstemperatur
-25 - 50 °C
Energie
Gewicht und Abmessungen
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leistungsschütz AC-3/400V:3kW 3p DILEEM-10(230V50HZ) Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 ... 230V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 ... 240V, Bemessungssteuerspeisespannung Us bei DC 0V, Spannungsart zur Betätigung AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 6,6A, Bemessungsbetriebsleistung bei AC-3, 400 V 3kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V 5A, Bemessungsbetriebsleistung bei AC-4, 400 V 2,2kW, Bemessungsbetriebsleistung NEMA 2,2kW, Anzahl der Hilfskontakte als Schließer 1, Anzahl der Hilfskontakte als Öffner 0, Anschlussart Hauptstromkreis Schraubanschluss, Anzahl der Öffner als Hauptkontakte 0, Anzahl der Schließer als Hauptkontakte 3, Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1
Eaton DILEEM-10(230V50HZ,240V60HZ). Produktfarbe: Schwarz, Weiß, Temperaturbereich in Betrieb: -25 - 50 °C, : IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; AC Eingangsspannung: 690 V, Output Frequenz: 50/60 Hz. Gewicht: 170 g
Hauptmerkmale Merkmale Produktfarbe Schwarz, Weiß Anzahl der Pole 3 IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05,Leistung AC Eingangsspannung 690 V Output Frequenz 50/60 Hz Gewicht und Abmessungen Gewicht 170 g Betriebsbedingungen Betriebstemperatur 25 - 50 °C
Eaton DILEEM-10(230V50HZ,240V60HZ) - Schwarz - Weiß - IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05,- 690 V - 50/60 Hz - 170 g - -25 - 50 °C (0516
Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Normale Wechselstrom-Induktionsmotoren: anlassen, während Betrieb ausschalten, AC-4: Normale Wechselstrom-Induktionsmotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A
