De 100-HV serie magneetventielen is ontworpen voor irrigatiesystemen die eenvoud in onderhoud, betrouwbaarheid en veelzijdigheid vereisen. Met een robuuste polypropyleen behuizing versterkt met glasvezel en minimale onderhoudsvereisten, is deze serie ideaal voor diverse toepassingen, inclusief Xerigation®.
Belangrijkste Kenmerken:
Eenvoudig Onderhoud:
- Easy-grip multidrive-schroeven: Maken onderhoud sneller en gemakkelijker.
- Snelle toegang tot het membraan: Slechts vier schroeven nodig.
- Zelfreinigend membraan: Buna-N-membraan met ingebouwde zelfreinigingsfunctie.
- Membraancentreerstang: Zorgt voor eenvoudig en betrouwbaar onderhoud.
Betrouwbaarheid:
- Robuust ontwerp: Behuizing van polypropyleen met glasvezelvulling.
- Normaal gesloten terugslagklep: Voorkomt waterterugloop.
- Roestvrijstalen veer: Duurzaam en corrosiebestendig.
- 200-micron ingangfilter: Beschermt tegen vuil en verstopping.
Veelzijdigheid:
- Geschikt voor laag debiet en Xerigation®-toepassingen met het RBY-filter.
- Handmatige externe ontluchting om vuil te verwijderen bij installatie en opstarten.
- Handmatige bediening zonder verlies van water via de ontluchting.
Technische Specificaties:
- Drukbereik: 1,0 tot 10,3 bar.
- Debietbereik: 0,05 tot 6,82 m³/u.
- Voor debieten < 0,68 m³/u is het RBY-100-200MX-filter vereist.
- Watertemperatuur: Tot 43°C.
- Omgevingstemperatuur: Tot 52°C.
Elektrische Specificaties:
- Spoel: Magneetventiel, 24 VAC, 50/60 Hz.
- Maximale inschakelstroom: 0,250 ampère bij 60 Hz.
- Houdstroom: 0,143 ampère bij 60 Hz.
- Spoelweerstand: 52 tot 55 ohm.
Afmetingen:
- Hoogte: 11,7 cm.
- Lengte: 11,2 cm.
- Breedte: 7,9 cm.
Beschikbare Modellen:
- 100-HV (IG): Standaard uitvoering.
- 100-HV-MM (AG): Voor toepassingen met aanvullende aansluitopties.
- 100-HVF (IG): Inclusief filter voor extra bescherming

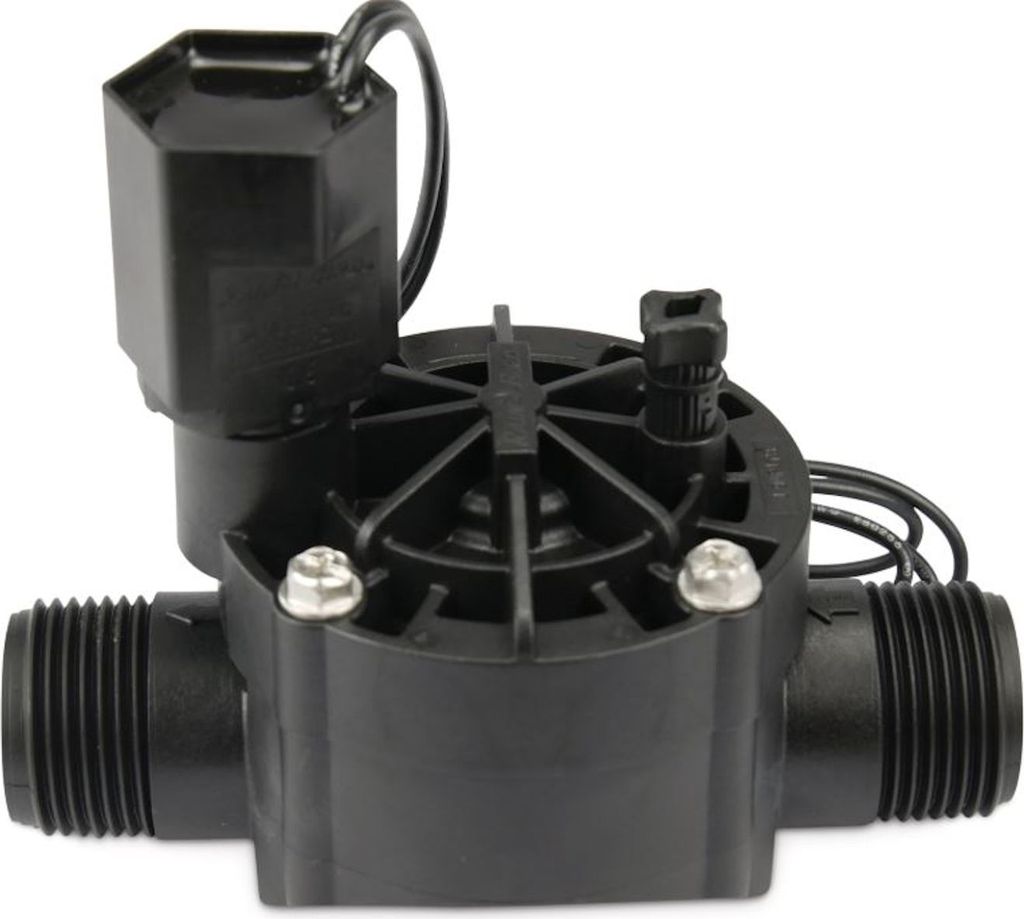

Magnetventil - 24VAC - Typ 100-HV-MM
Ausführung: 1 Zoll AG/AG
Die Rain Bird Ventile der Typenreihe HV bestechen durch Ihre herausragende Leistung und unvergleichlicher Lebensdauer.
Beschreibung:
Einfache Wartung
- Griffige Multidrive-Schrauben für leichtere Wartung
- Rascher Zugang zur Membrane – nur vier Schrauben
- Membran-Zentrierstab für zuverlässige Wartung
Zuverlässig
- Polypropylengehäuse mit Glasfaserfüllung – robuste Ausführung
- Rückschlagventil, normal geschlossen
- Problemlose Wartung, da wenige Teile
- Buna-N- Membrane mit selbst-reinigendem Eingangsfilter (200 Mikron) und Edelstahlfeder
Vielseitig
- Funktioniert bei geringem Durchfluss und in Xerigation - Anwendungen, wenn der RBY-Filter am Zulauf installiert ist
- Durch manuelle externe Entlastung kann während der Installation und beim Start des Systems Schmutz herausgespült werden
- Manuelles Öffnen ohne Ausströmen des Entlastungswassers
Kenndaten:
- Druck: 1,0 bis 10,3 bar
- Durchfluss: 0,05 bis 6,82 m3/h;
- bei Durchfluss unter 0,68 m3/h oder bei Xerigation-Anwendung, wenn RBY-100-200MX-Filter am Zulauf installiert ist
- Temperatur: Wassertemperatur bis 43 °C; Umgebungstemperatur bis 52 °C
Elektrische Daten
- Magnetventil, 24 VAC, 50/60 Hz
- Maximaler Einschaltstromstoß: 0,250 Ampere bei 60 Hz
- Haltestrom: 0,143 Ampere bei 60 Hz
- Spulenwiderstand: 52 bis 55 Ohm
Abmessungen: Höhe: 11,7 cm / Länge: 11,2 cm / Breite: 7,9 cm
Magnetventil HV 1" AG/AG 24 VAC Rain-Bird
Ventile der Typenreihe HV
-Kompaktes Design, 6,5 cm Drehradius für enge Installationen
-Ventil lässt sich wahlweise mit Steckschlu?ssel, Kreuzschlitzschraubendreher oder Schlitzschraubendreher öffnen
-Sanfteres Schließen, weniger Wasserstöße dank exzentrischer Membrane
-Einfache Wartung
- durchflussregulierung bei Typenreihe dVf
- Manuelles öffnen ohne Ausströmen des Entlastungswassers durch eine viertel Drehung der Magnetspule
- Externe Entleerungsschraube, um das System während der Installation und beim Start des Systems manuell durchzuspülen
Vielseitig
- Durchgangsform
- Mit 1 AG x AG (BSP)
- Mit 24VAC Spule
- für Anwendungen mit geringem durchfluss und fu?r Xerigation® geeignet, wenn ein RBY Filter hinter dem Ventil installiert ist
Zuverlässig
- Robuste Konstruktion aus PVC
- Phillips-Schrauben aus Edelstahl
Rain Bird Magnetventil Typ 100-HV-MM 1" AG
Typenreihe HV - Hochwertiges Ventil Hohe Leistung.
Merkmale
- Patentierte, exzentrische Buna-N Membran mit ausgewogenem Druck mit selbstreinigendem 200-Mikron-Wasserfilter und
eingebauter Edelstahlfeder – exzentrisches Design sorgt für reibungsloseres Schließen, weniger Wasserschlag
- Nur vier langlebige, verliersicher eingebaute Ventildeckelschrauben, die mit der halben Anzahl Umdrehungen geöffnet werden können,
für schnellen und einfachen Service
- Glasfaserverstärktes Polypropylengehäuse für hohe Festigkeit (Gehäuse der SlipxSlip-Modelle sind aus PVC)
- Viele gängige Modellkonfigurationen erhältlich
- Kompaktes Design, 6,5 cm-Drehradius für enge Installationen
- Gegenstromventil, normal geschlossen
- Externe Entlüftung, um bei der Installation und während des Systemstarts entstandenen Schmutz und Ablagerungen manuell
aus dem System zu spülen
- Manuelles Öffnen ohne Ausströmen des Entlastungswassers
- Funktioniert bei geringem Durchfluss und in Tropfbewässerungsanwendungen, wenn ein 74-Mikron-Filter am Zulauf installiert ist
Kenndaten
- Druck: 1,0 bis 10,3 bar
- Durchfluss: 0,05 bis 6,82 m3/h, 0,01 bis 1,89 l/s, für Durchfluss unter 0,68 m3/h, 0,19 l/s oder bei Tropfbewässerung einen
stromaufwärts installierten 200-Mesh-Filter verwenden
- Betriebstemperaturen: Wassertemperatur bis 43 °C, Umgebungstemperatur bis 52 °C
- Magnetspule 24 VAC 50/60 Hz (Zyklen/Sek.)
- Einschaltstrom: 0,290 A bei 50/60 Hz
- Haltestrom: 0,091 A bei 50/60 Hz
- Magnetspulenwiderstand: 70–85 Ohm (4,4 °C – 43 °C)
Abmessungen
- Höhe: 11,7 cm
- Höhe (F): 14,3 cm
- Höhe (MM): 11,4 cm
- Länge: 11,2 cm
- Länge (MM): 14,4 cm
- Breite: 7,9 cm
