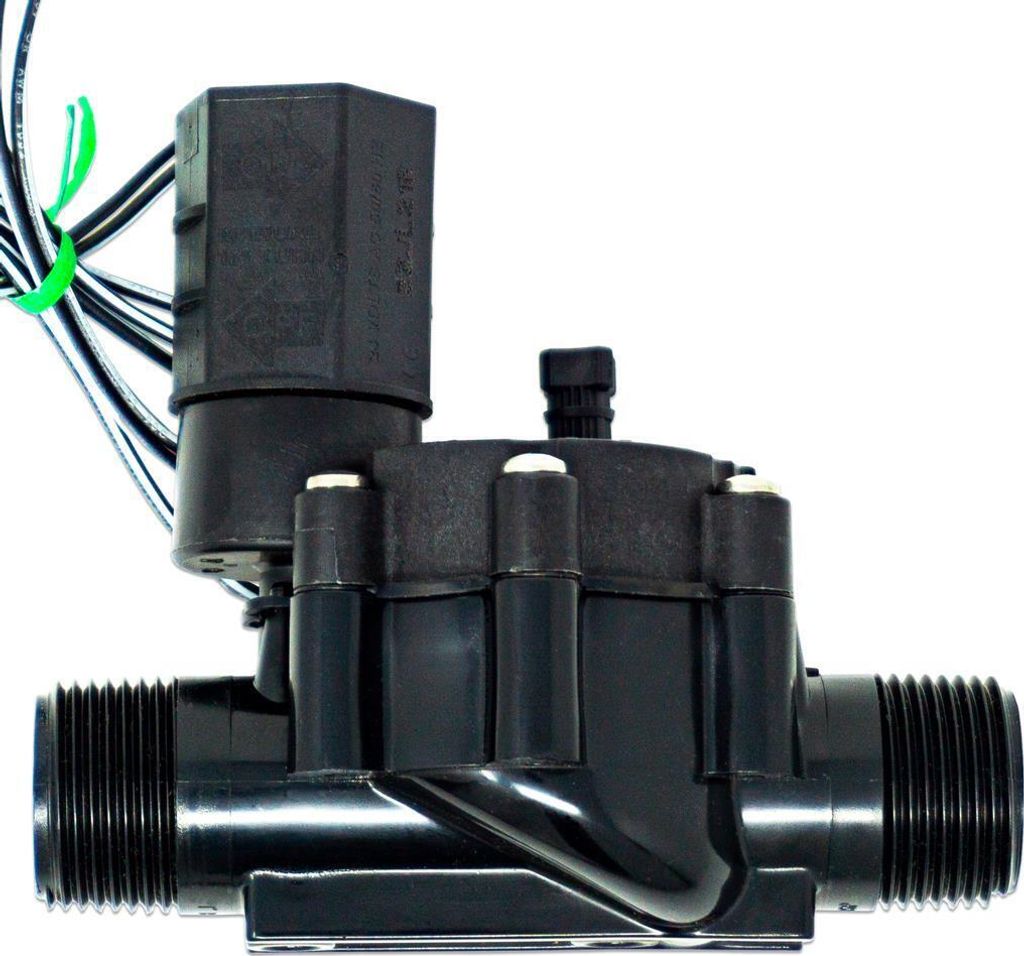

Rain Bird Magnetventil glass-filled Polypropylene 1" Außengewinde 10bar 24VAC Schwarz type 100-DV-MM

Magnetventil - 24VAC - Typ 100-DV-MM

Ausführung: 1 Zoll AG/AG

Das DV-Magnet-Ventil vom Typ DV von Rain Bird wird für alle Bewässerungsaufgaben auf privaten Grundstücken außer Tropfbewässerung empfohlen, es ist mit einer Durchfluss-Regelung erhältlich, was bedeutet, dass es den Fluss regelt um eine wesentlich verbesserte Bewässerung zu erzielen.

Beschreibung:

Einfache Wartung

• Durchflussregulierung bei Typenreihe DV
• Manuelles öffnen ohne Ausströmen des Entlastungswassers durch eine viertel Drehung der Magnetspule
• Externe Entleerungsschraube, um das System während der Installation und beim Start des Systems manuell durchzuspülen

Vielseitig

• Mit 1 Zoll AG x AG, 100-DV-MM
• Für Anwendungen mit geringem Durchfluss geeignet

Zuverlässig

• Robuste Konstruktion aus PVC (Glasfaser verstärkt)
• Phillips-Schrauben aus Edelstahl

Kenndaten:

• Durchflussmenge: 100-DV-MM: 0,24 bis 9,0m3/h
• Beachte: fürr Durchflussmengen unter 0,75 m3/h oder für Micro-Bewässerung ist der Einbau des Filters PRF-100-RBY hinter dem Ventil zu empfehlen
• Druckbereich: 1 bis 10 bar
• Temperatur: max. 43° C
• Beachte: DV-100-MM AG x AG ist nicht für Durchflussmengen über 6,8 m3/h zu empfehlen

Elektrische Kenndaten:

• Magnetspule: 24 V - 50 Hz
• Anzugsstrom: 0,30 A (7,2 VA)
• Betriebsstrom: 0,19 A (4,6 VA)
• Nicht mit Decodersystemen zu verwenden

Abmessungen:

• Höhe: 11,4 cm/Länge: 13,6 cm/Breite: 8,4 cm

Elektromagnetventile TYPENREIHE DV 100 DV 1" IG/IG 24V AC

Innengewinde 1" x Innengewinde 1"

• Zwei Filter sichern höchste Zuverlässigkeit

• Druckgeregelte, haltbare Membrane

• Energiesparende Magnetspule mit Schutzummantelung und 200 Mikron Filter

• Einfache Wartung

• Durchflussregulierung bei Typenreihe dVf

• Manuelles Öffnen ohne ausströmen des Entlastungswassers durch eine viertel Drehung der Magnetspule

• Externe Entleerungsschraube, um das System während der Installation und beim Start des Systems manuell durchzuspülen

• Vielseitig

• Durchgangsform (DV, DVF und DV-MM)

• Für Anwendungen mit geringem Durchfluss und fu?r Xerigation® geeignet, wenn ein RBY filter hinter dem Ventil installiert ist

• Zuverlässig

• Robuste konstruktion aus PVC

• Phillips-Schrauben aus Edelstahl

Durchflussmenge:
Bitte beachten: für Durchflussmengen unter 0,75 m³/h oder für Micro-Bewässerung ist der Einbau des filters PRf-075-RBY hinter dem Ventil zu empfehlen.
100-dV, 100-dVf und 100-dV-MM: 0,24 bis 9,0m3/h
Druckbereich: 1 bis 10,4 bar
Temperatur: 43° C max.

Elektrische Kenndaten:
Magnetspule: 24 V - 50 Hz
Anzugsstrom: 0,30 A (7,2 VA)
Betriebsstrom: 0,19 A (4,6 VA)
Nicht mit decodersystemen zu verwenden

Rain Bird Magnetventil Typ DV / DVF

Merkmale

- Durchflussdesign mit zwei Filtern (Membran und Magnetspule) für maximale Zuverlässigkeit und Partikelbeständigkeit
- Buna-N, Membran mit ausgewogenem Druck mit selbstreinigendem 200-Mikron-Wasserfilter und unverlierbarer Feder
- Energieeffiziente, stromsparende, gekapselte Magnetspule mit eingebautem Kolben und 200-Mikron-Magnetspulenfilter
- Einzigartiger, leicht zu drehender druckunterstützter Flussregelmechanismus (nur DVF-Modelle)
- Durch manuelle externe Entlastung kann während der Installation und beim Start des Systems Schmutz herausgespült werden
- Manuelles Öffnen ohne Ausströmen des Entlastungswassers
- Geeignet für Rain Birds TBOS impulsgesteuerte Magnetspule zur Verwendung mit den meisten batteriebetriebenen Steuergeräten
- Für Anwendungen mit niedrigem Durchfluss und für Grünflächentropfer, wenn ein 200-Mesh-Filter vorgeschaltet ist
- Nicht empfohlen für Zweileiter-Steuersysteme

Kenndaten

- Druck: 1,0 bis 10,4 bar
- 100-DV-Modell ohne Durchflussregulierung: 0,05 bis 9,085 m3/h, 0,01 bis 2,52 l/s. Bei Durchflussmengen unter 0,68 m3/h, 0,19 l/s oder bei Grünflächentropfern ist ein stromaufwärts installierter 200-Mesh-Filter zu verwenden
- 100-DVF-Modell mit Durchflussregulierung: 0,05 bis 9,085 m3/h, 0,01 bis 2,52 l/s, bei Durchflussmengen unter 0,68 m3/h, 0,19 l/s oder
bei Grünflächentropfern einen stromaufwärts installierten 200-Mesh-Filter verwenden
- Wassertemperatur: Bis zu 43 °C
- Umgebungslufttemperatur: Bis zu 52 °C
- Strombedarf Magnetspule 24 VAC
50/60 Hz (Zyklen pro Sekunde):
0,450 A Einschaltstrom,
0,250 A Haltestrom
- Magnetspulenwiderstand: 38 Ohm

Abmessungen

DV-Ventile

- Höhe: 11,4 cm
- Länge: 11,1 cm
- Länge (MxB): 14,6 cm
- Breite: 8,4 cm

DVF-Ventile

- Höhe: 14,2 cm
- Länge: 11,1 cm
- Länge (MM): 14,6 cm
- Breite: 8,4 cm

Modelle

- 075-DV: ¾" Ein- und Ausgangsanschluss mit IG
- 100-DV: 1" BSP IG x IG
- 100-DV-MM: 1" AG x AG
- 100-DV-MM-9V: 1" AG x AG, impulsgesteuerte Magnetspule
- I100-DVF: 1" BSP IG x IG
