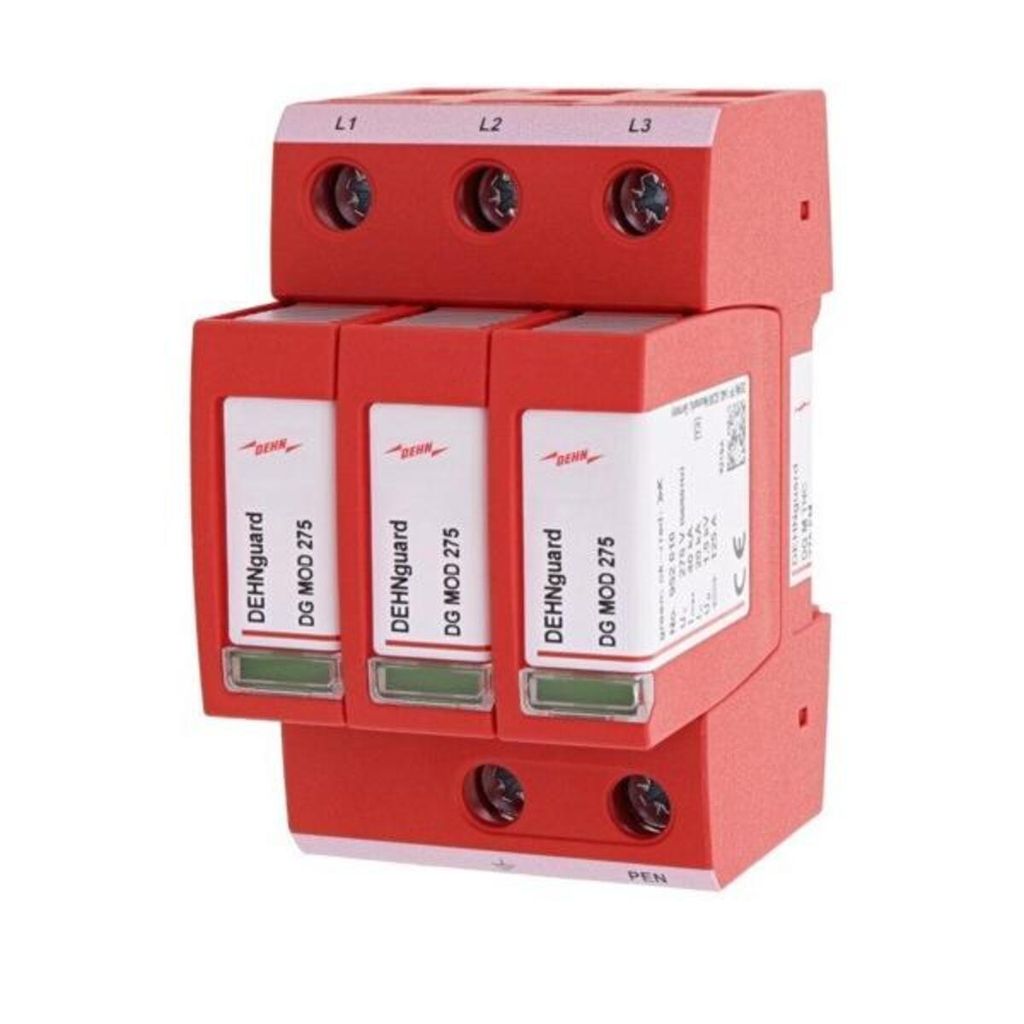

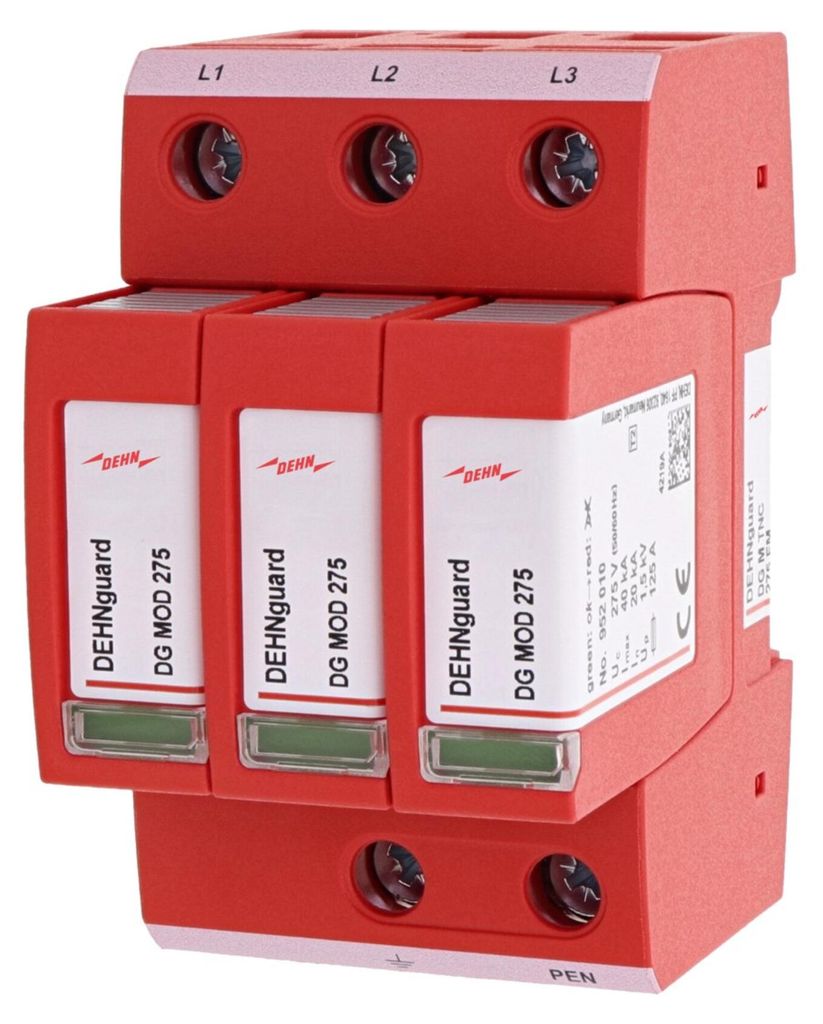

DEHN Überspannungsableiter 952305 guard M TNC 275 FM

DEHN ÜS-Ableiter DEHNguard DG M TNC 275 FM

Hersteller:DEHN
Bezeichnung:ÜS-Ableiter DEHNguard
Typ:DG M TNC 275 FM
Netzform DC:nein
Netzform IT:nein
Netzform TN:nein
Netzform TN-C:ja
Netzform TN-C-S:nein
Netzform TN-S:nein
Netzform TT:nein
Netzform sonstige:nein
Anzahl der Leiter (ohne Erde):3
Nennableitstoßstrom (8/20):20 kA
Max. Ableitstoßstrom (8/20):40 kA
Nennspannung AC:230 V
Höchste Dauerspannung AC:275 V
Schutzpegel:1,5 kV
Schutzpegel L-N:1,25 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):100 A
Kurzschlussfestigkeit (Isccr):50 kA
Integrierter Kurzschlussschutz:nein
Integrierte Vorsicherung:nein
Leckstromfrei:nein
Montageart:Hutschiene TH35
Baugröße:3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²
Mit Fernmeldekontakt:ja
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20

DEHN ÜS-Ableiter DEHNguard DG M TNC 275 FM: weitere Details

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.

Geliefert wird: DEHN ÜS-Ableiter DEHNguard DG M TNC 275 FM, Verpackungseinheit: 1 Stk., EAN: 4013364108448

Eigenschaften - Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen- Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control- Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen- Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B¿1 und höher Technische Daten:

• Netzform TN-C: Ja
• Netzform TN-S: Nein
• Netzform TT: Nein
• Anzahl der Leiter (ohne Erde): 3
• Nennableitstoßstrom (8/20): 20 kA
• Max. Ableitstoßstrom (8/20): 40 kA
• Nennspannung AC: 230 V
• Höchste Dauerspannung AC: 275 V
• Schutzpegel: 1,5 kV
• Schutzpegel L-N: 1,25 kV
• Kurzschlussfestigkeit (Isccr): 50 kA
• Montageart: Hutschiene TH35
• Baugröße: 3 TE
• Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
• Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
• Mit Fernmeldekontakt: Ja
• Signalisierung am Gerät: optisch
• Prüfklasse Typ 2: Ja
• Schutzart (IP): IP20

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

DEHN Überspannungsableiter 952305 guard M TNC 275 FM - Höhe: 90 mm · Produktabmessung - Tiefe: 66 mm · Schutzart: IP20 · Typ: 2 + 3 · Überspannungsschutz für: Verteilerschrank · Überspannungsschutz-Typ (Kategorisierung): Überspannungsschutz-Ableiter

DEHNguard modular DG M TNC ... FM: Mehrpoliger, modularer Überspannungs-Ableiter für TN-C-Systeme mit potentialfreiem Fernmeldekontakt

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). ÜS-Ableiter DEHNguard DG M TNC 275 FM Netzform TN-C, Anzahl der Leiter (ohne Erde) 3, Nennableitstoßstrom (8/20) 20kA, Nennspannung AC 230V, Kurzschlussfestigkeit (Isccr) 50kA, Höchste Dauerspannung AC 275V, Max. Ableitstoßstrom (8/20) 40kA, Montageart Hutschiene TH35, Baugröße 3 TE, Schutzpegel 1,5kV, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35mm², Max. Leiterquerschnitt flexibel (feindrähtig) 25mm², Schutzpegel L-N 1,25kV, Mit Fernmeldekontakt, Signalisierung am Gerät optisch, Prüfklasse Typ 2, Schutzart (IP) IP20, Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher.

Hauptmerkmale Anschlüsse und Schnittstellen Anschluss 1 Nein Anschluss 2 Nein Funktionen Kabellänge 152,4 m Geschlecht Männlich/Männlich

DEHNguard® M TNC modularkomplette, 3-polige Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz - Nennspannung, mehrpoliger, modularer Überspannungs-Ableiter im funktionalen Ableiterdesign, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher, Ableiter Typ 2 nach EN 61643-11, anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen, energetisch koordiniert innerhalb der Red/Line-Produktfamilie, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Geräte-Sicherheit durch Ableiterüberwachung Thermo-Dynamik-Control, Multifunktions-Anschlussklemmen für Leiter und Kammschienenanschluss, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher.
