Audison APK 163 | 16,5cm 3-Wege Lautsprecher System

• System: 16cm 3-Wege
• Belastbarkeit: 125/375W RMS/Peak
• Impedanz: 4 Ohm
• Frequenzgang: 50 - 20kHz
• Weiche: LP 600/6dB - HP/LP 600/3,5kHz 6dB - HP 3,5kHz 6dB
• Schwingspule TMT/MT/Tweeter: 32/25/20mm
• SPL: 93,5 dBA
• Parameter:
  • X-Max: ± 2,5mm
  • Re: 3,1 Ohm
  • Fs: 75Hz
  • Le: 0,26mH
  • VAS: 7,8l
  • Mms: 12g
  • Cms: 0,36mm/N
  • BL: 4,7 T-m
  • Qts: 0,67
  • Qes: 0,78
  • Qms: 5,1
• Abmessungen: A (Außen) x B (Einbau) x C (Tiefe gesamt) x D (Tiefe Einbau) (165 x 141 x 60 x 56mm)

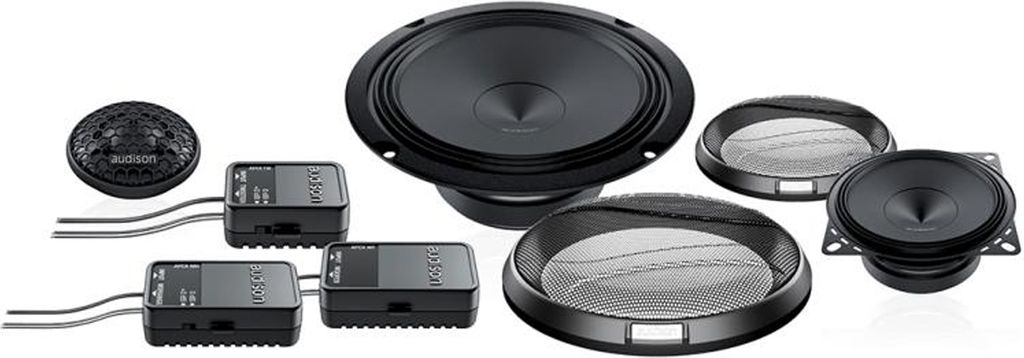

Audison APK 163 16,5cm 3-Wege Kompo-Lautsprecher 125W, 4Ohm

Das Dreiwege-System besteht aus AP 1 Hochtöner, AP 4 MidBass und AP 6.

Um die Installation in OEM-Installationen zu erleichtern, sind die Tieftöner mit Hochstrom-Fast-On-Klemmen mit Doppelkontakt an positiven und negativen Polen für hohe Flexibilität und schnelle Verbindung ausgestattet.

• AP 1 tweeter with 26 mm diameter diaphragm combined with a wide-roll surround provides maximum efficiency and reduced resonance frequency.
• AP 1 tweeter with acoustic lens designed to compensate for and fine tune the in-car frequency response anomalies in the 10kHz - 13kHz bandwidth caused by restrictive OEM grilles in critical OEM placements.
• Dedicated crossovers for each component: APCX TW compact tweeter passive crossover optimised for OEM Integration featuring an attenuation switch (0 dB, +2dB) to tune the in-car response according to different installation conditions; APCX MD midbass crossover and APCX WF woofer crossover. The passive crossovers boast very reduced dimensions and are optimised for OEM Integration.
• AP4 midbass with extended frequency response, combined with high efficiency.
• AP 6.5 woofer with 32 mm pure copper voice coil, for high power handling and outstanding low frequency control.
• AP 6.5 woofer and AP 4 midbass with water-repellent treated paper cone, featuring a profile developed with FEM (Finite Element Method) simulation technology and optimized with the Klippel R&D Scan Vibrometer.
• AP 6.5 woofer and AP 4 midbass with reduced mounting depth, providing ease of installation in OEM placements.
• AP 6.5 woofer and AP 4 midbass with TPU (Thermoplastic Polyurethane) surround, featuring the exclusive shallow “Triple Wave” profile, for maximum excursion linearity.
• AP 6.5 woofer and AP 4 midbass with compact basket, protected by abrasion-resistant and scratch-proof coating, the motor affixed with damping epoxy adhesive.
• AP 6.5 woofer with high current fast-on terminal with double contact on positive and negative poles for high flexibility and quick connection. The terminal features temperature resistant plastic cover, protecting it against accidental short circuits.
• Developed with the KLIPPEL suite.

Audison APK 163 | 16,5cm 3-Wege Lautsprecher System

Das Drei-Wege-System besteht aus dem Hochtöner AP 1, dem Tiefmitteltöner AP 4 und dem Tieftöner AP 6.5. Zur Erleichterung des Einbaus in OEM-Positionen sind die Tieftöner mit Hochstrom-Schnellanschlussklemmen mit doppeltem Kontakt an Plus- und Minuspolen für hohe Flexibilität und schnellen Anschluss ausgestattet.

Technische Daten:

• Tieftöner Größe 165 mm
• Hochtöner Größe 26 mm
• Durchmesser der Woofer-Schwingspule 32 mm
• Magnetmaterial Tieftöner HIGH DENSITY FLUX FERRITE
• Konusmaterial Tieftöner WASSERABWEISENDES GEPRÄGTES PAPIER
• Kalottenmaterial Hochtöner TELOTON-FASER
• Belastbarkeit - Spitzenwert 375 W
• Belastbarkeit - Dauerbetrieb 125 W
• Wirkungsgrad : 93,5 dB
• Impedanz 4 Ohm
• Frequenzgang 50 ÷ 20k
• Frequenzweiche Tieftöner Tiefpass bei 600 Hz - 6 dB Okt
• Frequenzweiche Hochtöner Hochpass @ 3,5 kHz - 6 dB Okt.
• Einbauöffnung: 141mm
• Einbautiefe: 56 mm


Komponente: 3-Wege-KoaxialGröße
mm (Zoll)

• Tieftöner 165 (6,5)
• Mitteltieftöner 100 (4)
• Hochtöner 26 (1)

• W Spitze 375
• W Dauerleistung 125

• LP @ 600 Hz - 6 dB Okt
• HP bei 600/3,5 kHz - 6/6 dB Okt
• HP @ 3,5 kHz - 6 dB Okt

• Tieftöner 0,65 (1,43)
• Mitteltieftöner 0,4 (0,88)
• Hochtöner 0,04 (0,09)

• Tieftöner 32 (1,26)
• Mitteltieftöner 25 (1)
• Hochtöner 20 (0,8)
