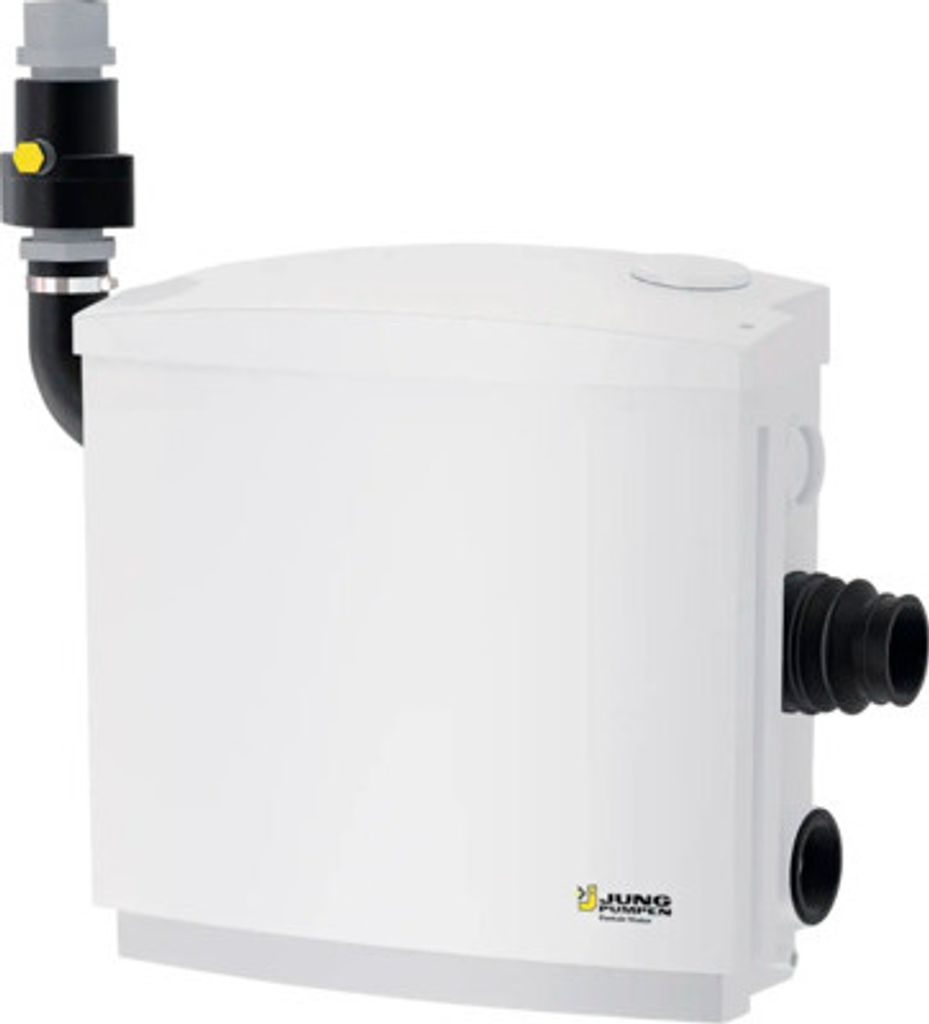

Jung Pumpen Schmutzwasser-Hebeanlage inkl. Alarm 'Hebefix plus'
Der neue Hebefix plus ist eine leicht zu installierende Hebeanlage zur Entsorgung von fäkalienfreien Abwässern oberhalb oder unterhalb der Rückstauebene. Dank seiner geringen Behältertiefe passt der Hebefix plus in alle handelsüblichen Vorwandsysteme. Sein schönes Design sowie durchdachte Technik erlauben aber auch den Anschluss direkt unter einem Waschbecken oder anderen Ort. Angeschlossen werden können alle Grauwasserspender, d.h. Handwaschbecken, Dusche, Badewanne, Spüle und Waschmaschine.
Modernste Ansprüche in der Badgestaltung können so verwirklicht werden.
Produktmerkmale
- Zur Entsorgung von häuslichem Schmutzwasser aus Dusche, Waschmaschine oder Waschbecken
- Pumpe und Alarmanlage im Lieferumfang
- Lüftungssystem mit Aktivkohlefilter
- Rückschlagklappe
- Keine Demontage von Zulauf- oder Druckleitung bei Wartungsarbeiten
- Förderhöhe 1 m bei Fördermenge 6,5 m³/h
- Förderhöhe 2 m bei Fördermenge 5,5 m³/h
- Förderhöhe 3 m bei Fördermenge 5,0 m³/h
- Förderhöhe 4 m bei Fördermenge 4,0 m³/h
- Förderhöhe 5 m bei Fördermenge 3,0 m³/h
- Förderhöhe 6 m bei Fördermenge 1,5 m³/h
| Mechanische Daten | |
| Pumpe: | vertikal einstufig |
| Freier Durchgang: | 10 mm |
| Lager: | Kugellager, fettgeschmiert |
| Dichtung motorseitig: | Wellendichtring |
| Ölkammer: | ja |
| Dichtung mediumseitig: | Wellendichtring |
| Welle: | Edelstahl |
| Laufrad: | Freistromrad, Kunststoff |
| Motorgehäuse: | Edelstahl |
| Pumpengehäuse: | Kunststoff |
| Überflutbar: | ja |
| Druckabgang: | DN 32 |
| Gewicht: | 7 kg |
| Behältervolumen: | 19 l |
| Elektrische Daten | |
| Spannung: | 1/n/PE-230V |
| Motorleistung P1: | 0,32 kW |
| Motorleistung P2: | 0,2 kW |
| Strom: | 1,4 A |
| Netzleitung: | 1,5 m H07RN-F |
| Adern: | 4G 0,75 |
| Schutzart: | IP68 |
| Isolierstoffklasse: | B |
| Motorschutz: | in der Wicklung |
| Stecker: | Schuko |
Jung Schmutzw.Hebeanlage Hebefix Plus inkl. U3KS-Variante Angeschlossen werden können alle Grauwasserspender wie Handwaschbecken, Dusche, Badewanne, Spüle, Waschmaschine u. ä. Behälter mit eingebauter Tauchmotorpumpe (U3-Variante) mit 10 mm freiem Durchgang und Hydraulik in GID-Technologie mit offenem 5-Schaufelrad, Druckabgangskrümmer des Behälters aus Elastomer mit Anschlussmuffe für Druckrohr (aus PVC, PP o. PE) DN 32 mit Ø 40 mm und 1 x Ø 40 mm. 4 x Zulaufanschlüsse Ø 50 mm. Anschluss über elastische Verbindungsmanschetten an die Stutzen der Anlage. Maße Kunststoffbehälter 411x425x183 mm (HxBxT). Pumpe: Vertikal, einstufig, voll überflutbar, Schutzart IP 68, Isolierstoffklasse B, Motorthermostat zur Sicherheitsabschaltung bei Übertemperatur mit autom. Wiedereinschaltung bei ausreichender Abkühlung, automatische Schaltung, längswasserdichte Leitungseinführung zum Schutz der Pumpe bei Leitungsbeschädigung, Dauerbetrieb durch Motormantelkühlung möglich. Schaltung: Automatische Schwimmerschaltung, Alarmschaltung. Werkstoffe: Motorgehäuse und Welle aus Edelstahl, Behälter, Pumpengehäuse und Laufrad aus Kunststoff, Verbindungsmanschetten und Abgangskrümmer aus Elastomer. Dichtung: Wellenabdichtung durch Wellendichtringe und zwischengelagerte Ölkammer, trockenlaufsicher. Lieferumfang: Gerät inkl. Pumpe nach DIN EN 12050, anschlussfertig mit Leitung und Stecker, komplett mit Verbindungsmanschetten, Abgangskrümmer, Rückschlagklappe 11/4?, Übergangsnippel, Einsatz für Lüftungsleitung, Aktivkohlefilter, Schellen und Befestigungsmaterial.
Schmutzwasserhebeanlage für Vorwand oder Direkt-Anschluss Zur Entsorgung von häuslichem Schmutzwasser aus Dusche, Waschmaschine oder Waschbecken Pumpe und Alarmanlage im Lieferumfang Lüftungssystem mit Aktivkohlefilter Rückschlagklappe Keine Demontage von Zulauf- oder Druckleitung bei WartungsarbeitenDer neue Hebefix plus ist ein leicht zu installierendes Gerät zur Entsorgung von fäkalienfreien Abwässern oberhalb oder unterhalb der Rückstauebene. Dank seiner geringen Behältertiefe passt der Hebefix plus in alle handelsüblichen Vorwandsysteme. Sein schönes Design sowie durchdachte Technik erlauben aber auch den Anschluss direkt unter einem Waschbecken oder anderen Ort. Angeschlossen werden können alle Grauwasserspender, d.h. Handwaschbecken, Dusche, Badewanne, Spüle und Waschmaschine. Modernste Ansprüche in der Badgestaltung können so verwirklicht werden.Der Hebefix plus wird steckerfertig geliefert und ist sofort betriebsbereit Ein Gerät für den Vorwand- oder Direktanschluss Eine Variante der Kellerentwässerungspumpe U 3 KS ist integriert (Hmax 7 m, Qmax 6,5 m³/h) Integrierte Entlüftung für zuverlässigen Pumpenbetrieb Spüleinrichtung gegen Ablagerungen im Behälter Flexibel durch Druckabgang rechts oder links und fünf Zulaufmöglichkeiten Mehr Sicherheit durch eine Steuerung mit Alarm und potentialfreiem Meldekontakt Geruchsneutral durch Aktivkohlefilter Zeitersparnis durch geringen Installationsaufwand Mit umfangreichem Installationszubehör und Rückschlagklappe Modernes und formschönes Design sowie glatte Oberfläche für einfache Reinigung
n.a.
asdec life ® Schmutzwasserhebeanlage Hebefix plus für fäkalienfreies Abwasser. Geeigent für Waschtische, Dusche, Badewannen, Spülen und Waschmaschinen. Steckerfertig. Ein Gerät für Vorwand- oder Direktanschluss. Integrierte Laufzeitüberwachung mit akustischem Alarm und potentialfreiem Meldekontakt. Lüftungssystem mit Aktivkohlefilter. Nennleistung: 320 W. Spannung: 230 Volt / 50 Hz. Förderhöhe max: 7 m. Fördermenge max: 6500 l/h. Druckabgang: DN 32 (11/4)
