46.61.9.024.0040 Relais 1P 16A 24V DC Suchen Sie nach der optimalen Lösung für beauftragte oder laufende Projekte? Sie möchten keine Zeit mit der langwierigen Suche nach grundlegenden Produktinformationen verschwenden. Lesen Sie die technische Beschreibung des Produkts aus unserem . Wir betreuen Bauunternehmen und andere professionell und umfassend. Art des elektrischen Anschlusses: Steckanschluss Kontaktart: Einfach Nennsteuerspannung Us für DC: 24 ... 24 V Komplett mit Sockel: nein Art der Steuerspannung: DC Anzahl der Schließerkontakte: 0 Anzahl der Wechslerkontakte: 1 Anzahl der Öffnerkontakte: 0 [O]
Finder Miniatur-Relais 46.61.9.024.0040
Hersteller:Finder
Bezeichnung:Miniatur-Relais 1W 16A Spsp.24VDC
Typ:46.61.9.024.0040
Ausführung des elektrischen Anschlusses:Steckanschluss
Komplettgerät mit Sockel:nein
Mit abnehmbaren Klemmen:nein
Mit LED-Anzeige:nein
Bemessungssteuerspeisespannung Us bei DC:24 V
Spannungsart zur Betätigung:DC
Antrieb, Polung:ungepolt
Schaltverhalten des Antriebs:monostabil
Anzahl der Kontakte als Wechsler:1
Art des Schaltkontaktes:Einfachkontakt
Mit zwangsgeführten Kontakten:nein
Werkstoff des Kontakteinsatzes:Thermoplast
Werkstoff des Kontaktes:sonstige
Werkstoff der Kontaktbeschichtung:unbehandelt
Spannungsart der Betriebsspannung:DC
Betriebsspannung bei DC:24 V
Nennstrom:16 A
Max. Einschaltstrom:25 A
Schutzart (IP):IP40
Schutzart (RT) nach IEC 61810-7:RT II
Breite:12,4 mm
Höhe:32,8 mm
Tiefe:29 mm
Finder Miniatur-Relais 46.61.9.024.0040: weitere Details
Miniatur-Steckrelais, 1 Wechsler (AgNi) für 16 A / 250 V AC, Faston 187, Spulendaten 24 V DC, 0,5 W 1200 Ohm, Relaisschutzart: RT I, feststellbare Handprüftaste, mechanische Anzeige.
Geliefert wird: Finder Miniatur-Relais 1W 16A Spsp.24VDC 46.61.9.024.0040, Verpackungseinheit: 1 Stk., EAN: 8012823301631
Eigenschaften - Miniatur-Steckrelais, 1 Wechsler (AgNi) für 16 A / 250 V AC, Faston 187, Spulendaten: 24 V DC, 0,5 W 1200 Ohm, Relaisschutzart: RT I, feststellbare Handprüftaste, mechanische Anzeige
Technische Daten:- Ausführung des elektrischen Anschlusses: Steckanschluss
- Mit abnehmbaren Klemmen: Nein
- Nennstrom: 16 A
- Bemessungssteuerspeisespannung Us bei DC: 24 V
- Spannungsart zur Betätigung: DC
- Antrieb, Polung: ungepolt
- Schaltverhalten des Antriebs: monostabil
- Anzahl der Kontakte als Wechsler: 1
- Mit zwangsgeführten Kontakten: Nein
- Art des Schaltkontaktes: Einfachkontakt
- Komplettgerät mit Sockel: Nein
- Mit LED-Anzeige: Nein
- Schutzart (IP): IP40
- Breite: 12,4 mm
- Höhe: 32,8 mm
- Tiefe: 29 mm
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Industrie-Miniatur-Relais mit Steck-Anschlüssen
- sichere Trennung zwischen Spule und Kontaktsatz nach VDE 0106,
EN 50178, EN 60204 und EN 60335 - 6 kV (1,2/50 µs)
- 8 mm Luft- und Kriechstrecke
- bei .0054. + .0074. -> Blockierbare Prüftaste + LED für AC oder DC, mechanische Anzeige
- bei .0040 Blockierbare Prüftaste, mechanische Anzeige
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Miniatur-Relais 1W 16A Spsp.24VDC 46.61.9.024.0040 Ausführung des elektrischen Anschlusses Steckanschluss, Nennstrom 16A, Bemessungssteuerspeisespannung Us bei DC 24... 24V, Spannungsart zur Betätigung DC, Antrieb, Polung ungepolt, Schaltverhalten des Antriebs monostabil, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Schließer 0, Anzahl der Kontakte als Wechsler 1, Art des Schaltkontaktes Einfachkontakt, Schutzart (IP) IP40, Breite 12,4mm, Höhe 32,8mm, Tiefe 29mm, Relais, 16 A, Kontaktmaterial AgNi, Spulendaten: 24 V DC, 0,5 W, 1200 Ohm. Temperaturbereich: -40 bis +70 ° C, Spannungsfestigkeit zwischen Spule und Kontakten (1,2/50 µs) 6 kV, Luft- und Kriechstrecke 8 mm. Ausführung: feststellbare Handprüftaste und mechanische Kontaktanzeige.

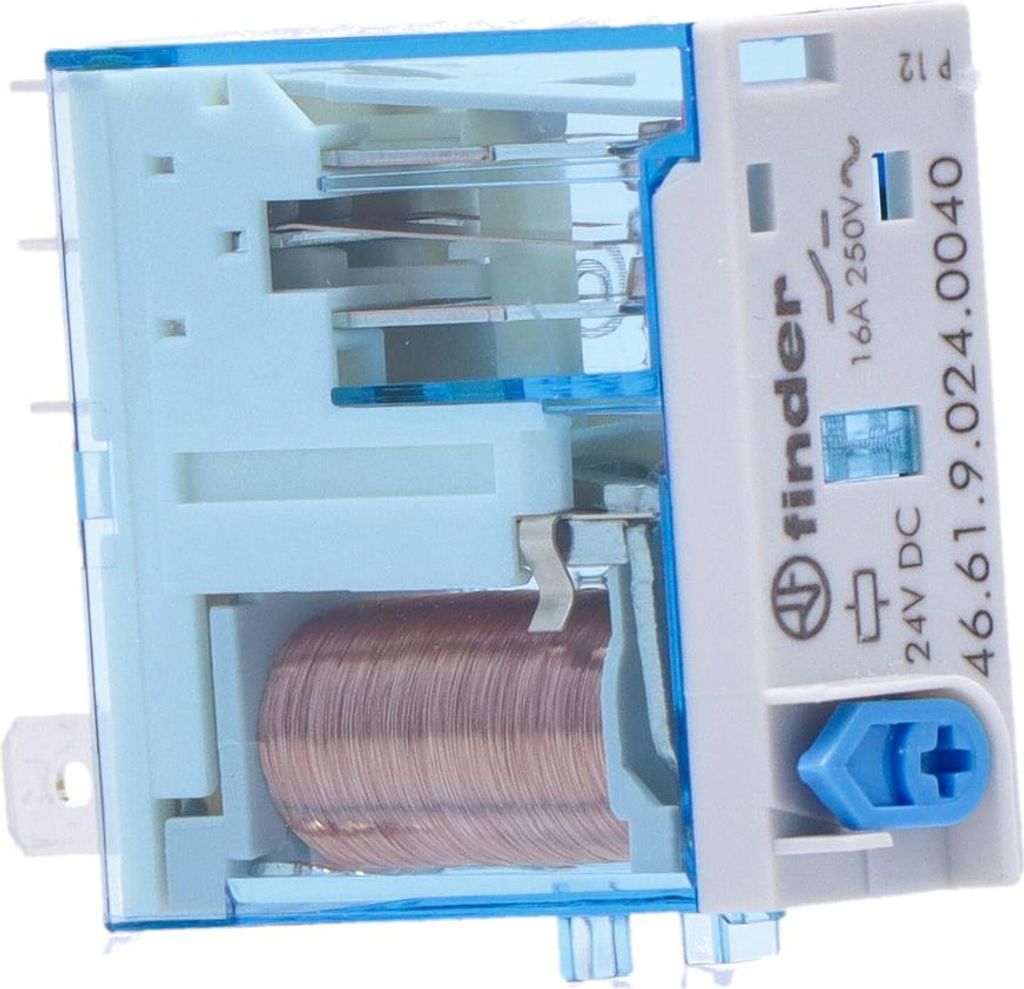

Finder Industrierelais 24 VDC 1200? 46.61.9.024.0040 - 1
Miniature industrial relays Nennstrom: 16 Anzahl der Kontakte: 1 Kontaktart: CO Kontaktmaterial: AgNi Ausführung des elektrischen Anschlusses: Steckanschluss Faston 187 Spulenerregung: DC Bemessungssteuerspeisespannung Us bei DC: 24 V. Antrieb, Polung: ungepolt Schaltverhalten des Antriebs: monostabil Relaisschutzart: RT II. Option: Lockable test button+mechanical indicator Zubehör: Flange mount adaptor;socket S.97
