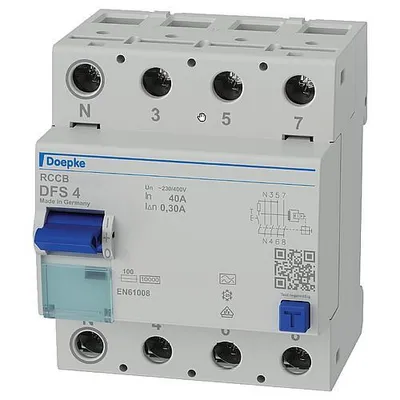

Doepke FI-Schalter DFS4 063-4/0,30-B SK
Hersteller:Doepke
Bezeichnung:FI-Schalter
Typ:DFS4 063-4/0,30-B SK
Polzahl:4
Bemessungsspannung:400 V
Bemessungsstrom:63 A
Bemessungsfehlerstrom:0,3 A
Bemessungsisolationsspannung Ui:400 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Verlustleistung:11,5 W
Montageart:DIN-Schiene
Fehlerstrom-Typ:B
Selektiver-Typ:nein
Kurzzeitverzögerter Typ:ja
Kurzschlussfestigkeit (Icw):10 kA
Stoßstromfestigkeit:3 kA
Spannungsart:AC
Mit Verriegelungsvorrichtung:ja
Frequenz:50 Hz
Zusatzeinrichtungen möglich:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:4
Einbautiefe:69 mm
Umgebungstemperatur während des Betriebs:-25..40 °C
Verschmutzungsgrad:2
Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm²
RAL-Nummer (ähnlich):7035
Explosionsgeschützt:nein
Doepke FI-Schalter DFS4 063-4/0,30-B SK: weitere Details
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die e Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hohe Immunität gegenüber betriebsbedingte Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst" Anschluss C1 Neutralleiterposition links Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung vorzugsweise von oben Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter. Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen RCCB für andere Frequenzen auf Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
Geliefert wird: Doepke FI-Schalter DFS4 063-4/0,30-B SK, Verpackungseinheit: 1 Stk., EAN: 4014712148666
Doepke Schaltgeräte GmbH Fi-Schalter DFS4 063-4/0.30-B SK (09146998)
- 4-polig
- allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 bis 1 MHz
- elektromagnetische Verträglichkeit entsprechend VDE 0664 Teil 30 sowie VDE 0839 Teil 6-2 (Störfestigkeit für Industrieanwendung)
- hohe Verfügbarkeit auch der spannungsunabhängigen Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz, durch volle Funktionstüchtigkeit ab Netzspannungen > 30 V an nur 2 beliebigen Strompfaden
- netzspannungsunabhängige Auslösung bei Fehlerströmen vom Typ A
- hohe Kurzschlussfähigkeit (10 kA)
- Schaltstellungsanzeige
- Multifunktionsschaltknebel mit drei Funktionen:
- Ein (Position oben)
- Aus (Position unten)
- Anzeige "Ausgelöst" (Mittelstellung), löst der Schutzschalter aus, so bleibt der Schaltknebel in der Mitte stehen

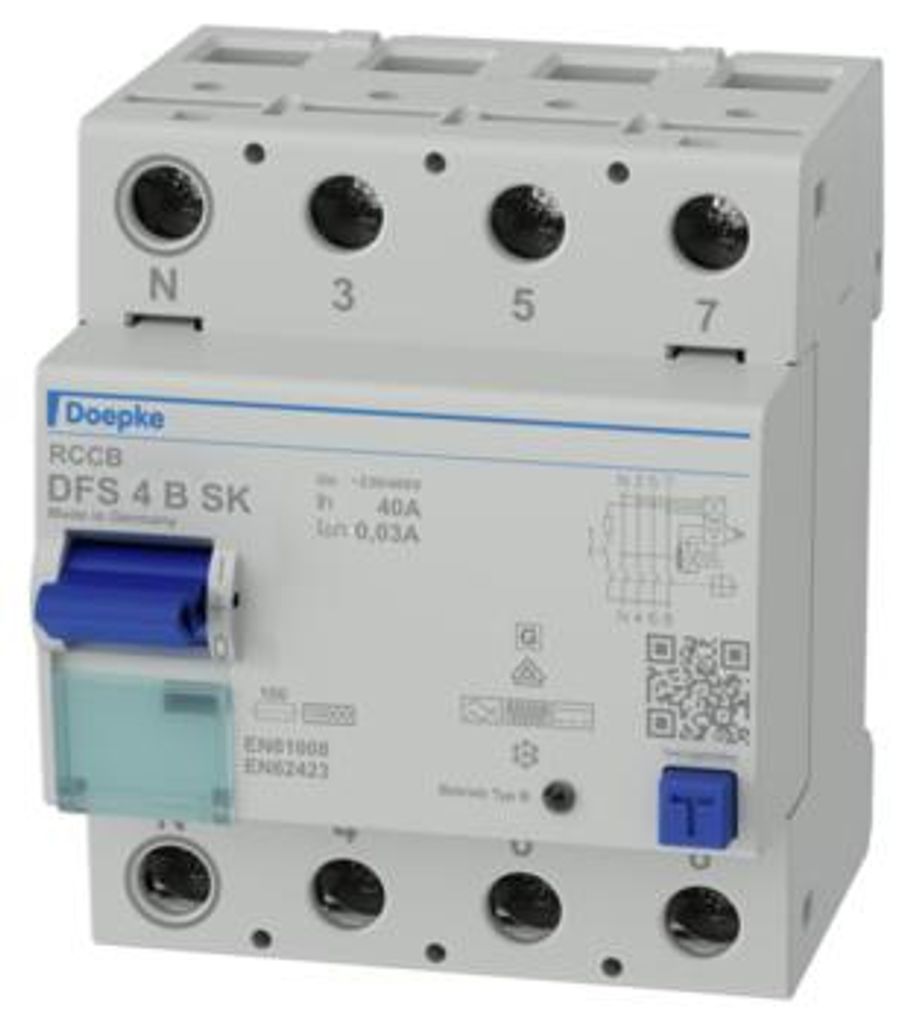

Doepke DFS 4 063-4/0,30-B SK - Fehlerstromschutzschalter - Typ B - IP20 - FI-Schalter - vierpolig - 63 A - 0,30 A - Typ B SK - N links
DFS 4 B SK, 4-polig, allstromsensitiv Typ B, für Anlagen mit Frequenzumrichtern, USV-Geräten usw., erhöht stoßstromfest, kurzzeitverzögert, gewitterfest, Auslösefrequenzgang bis 100 kHz, gegenüber dem DFS 4B NK erhöhte Auslöseschwelle von 2 A für Frequenzen > 1 kHz, Grenznichtauslösezeit 10 ms, alle Geräte auch als HD-Ausführung und mit Neutralleiter rechts verfügbar
