Hilfskontakt 0Z 1R Seitenmontage S2C-H6R 2CDS200912R0001

CN: 85365080
Montage mit: Universal
Länge: 115
EAN: 4016779563826
Herstellerindex: 2CDS200912R0001
Anzahl der Wechslerkontakte: 0
Anzahl der Öffnerkontakte: 1
Anzahl der Schließerkontakte: 0
Werkseitig montiert: Nein
Nennspannung [V]: 24
PKWiU: 27.33.11.0
Art der Steuerspannung: AC/DC
Breite: 100
Gewicht: 0,1600
Zusatzausstattung: Hilfskontakt
Höhe: 15
Mit Differenzial-Selbsttest: Nein
Bemessungsschaltstrom [A]: 10

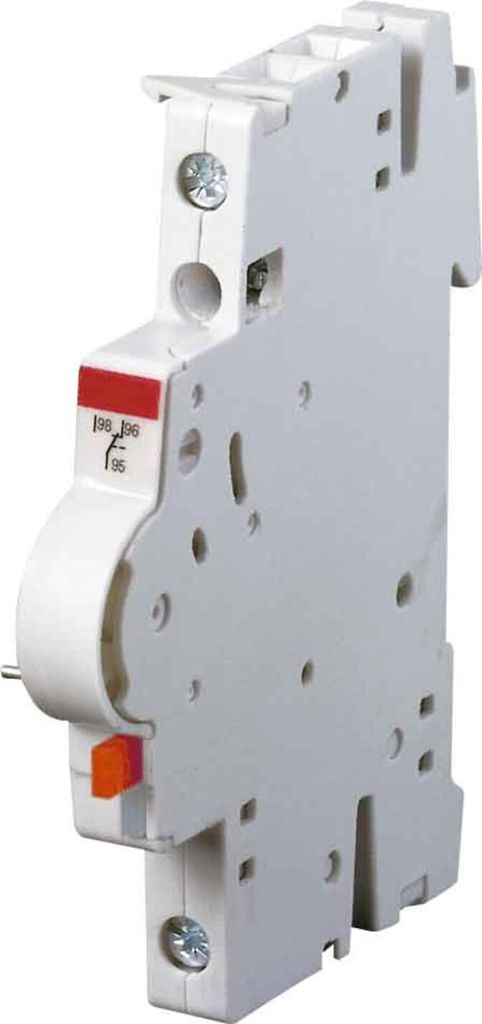

ABB Stotz S&J Hilfsschalter S2C-H6R

Hersteller:ABB Stotz S&J
Bezeichnung:Hilfsschalter System pro M compact
Typ:S2C-H6R
Gerätemontage:Leitungsschutzschalter
Funktion:Hilfsschalter
Breite in Teilungseinheiten:0,75
Anzahl der Kontakte als Wechsler:1
Bemessungsspannung:230 V
Spannungsart:AC/DC
Mit Autotest für Fehlerstromfunktion:nein
Geeignet für max. Stromstärke der Hauptkontakteinheit:45 A

ABB Stotz S&J Hilfsschalter S2C-H6R: weitere Details

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-H6R: Anzeige der Schaltstellung der Gerätekontakte.

Geliefert wird: ABB Stotz S&J Hilfsschalter System pro M compact S2C-H6R, Verpackungseinheit: 1 Stk., EAN: 4016779563826

Eigenschaften - Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200.- Funktion S2C-H6R: Anzeige der Schaltstellung der Gerätekontakte Technische Daten:

• Gerätemontage: FI/LS und Leitungsschutzschalter
• Zusatzeinrichtung: sonstige
• Werkseitig angebaut: Nein
• Breite in Teilungseinheiten: 0,75
• Anzahl der Kontakte als Wechsler: 1
• Anzahl der Fehlersignalschalter: 1
• Bemessungsspannung: 230 V
• Spannungsart zur Betätigung: AC/DC
• Mit Autotest für Fehlerstromfunktion: Nein
• Geeignet für max. Stromstärke der Hauptkontakteinheit: 45 A

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.



ABB Auxiliary contact 1 Wechsler (CO) (S2C-H6R)

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Hilfsschalter System pro M compact S 2C-H6R Gerätemontage FI/LS und Leitungsschutzschalter, Zusatzeinrichtung sonstige, Baubreite (TE) 0,8, Anzahl der Kontakte als Schließer 0, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 1, Anzahl der Fehlersignalschalter 1, Bemessungsspannung 230V, Spannungsart zur Betätigung AC/DC, Geeignet für max. Stromstärke der Hauptkontakteinheit 45A, Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-H6R: Anzeige der Schaltstellung der Gerätekontakte.

ABB S2C-H6R

Geeignet für Sicherungsautomaten MCBs MCB und Fehlerstrom-Schutzeinrichtungen RCB folgender BaureihenTypen S200 S200P S200M S200S SN201 SN201L SN201M F200 DS200 DS201 DS202C
