GÜDE GDM 400 Drechselbank Drechselmaschine Drehmaschine Drehbank 300 mm 370W

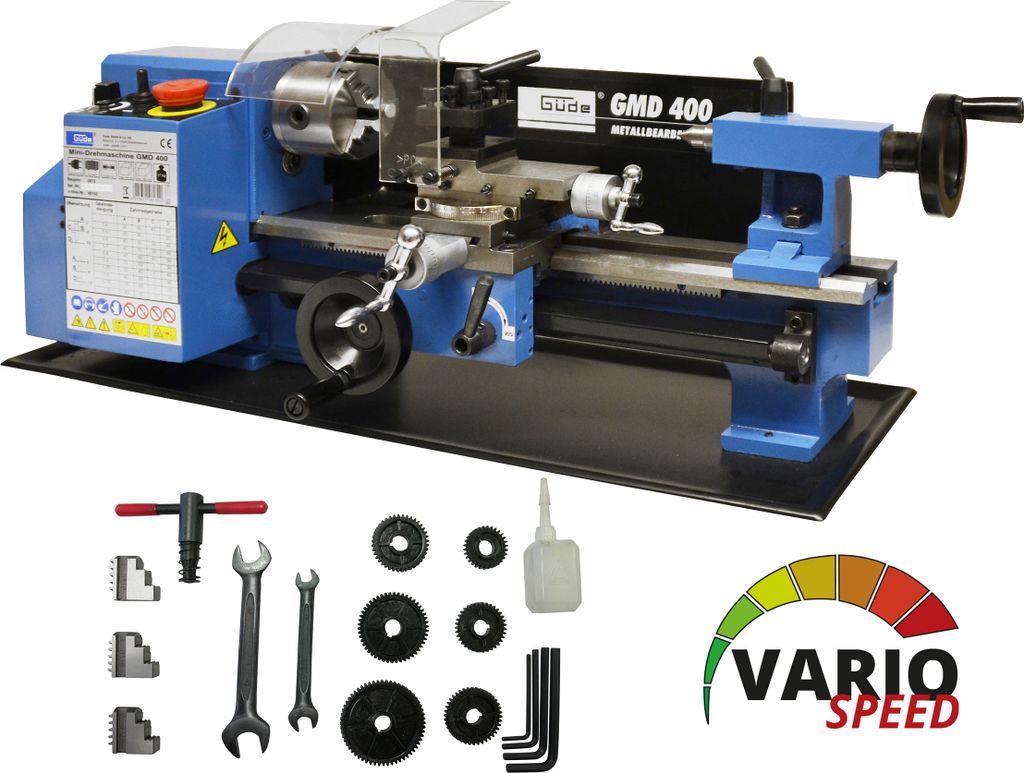

Die Mini-Drehmaschine GMD 400 ist klein und kompakt, hat aber mit einer Motorleistung von 370 W ordentlich viel Kraft. Als Präzisionsdrehmaschine eignet sie sich perfekt zum Drehen und Gewindeschneiden von Baustählen, NE-Metallen, Kunststoff und Holz. Sie verfügt über eine stufenlose Drehzahlregulierung, Rechts-/Linkslauf und eine automatische Vorschubeinrichtung zum Gewinde schneiden. Die Drehmaschine kommt zusammen mit 9 Wechselzahnrädern, einem Sechskant- und Gabelschlüssel, einer Zentrierspitze, einer Ölflasche sowie Wechselbacken und Dreibackenfutter.

Ausstattung:

• stufenloser Drehzahlregulierung
• Rechts-/Linkslauf
• automatischer Vorschubeinrichtung zum Gewindeschneiden
• Drehmeißelaufnahme 8x8 mm
• max Werkstückdurchmesser über Bett: 180 mm
• Werkstückdurchmesser über Planschlitten: 110 mm
• 9 Wechselzahnränder
• Gabelschlüssel & Sechskantschlüssel
• Ölflasche
• Zentrierspitze
• Dreibackenfutter & Wechselbacken (innen- und außengestuft)

Technische Daten:

• Motorleistung P1: 370 W
• Spannung: 230 Volt / 50 Hz
• Schutzklasse: I
• Schutzart: IP 20
• Leerlaufdrehzahl: 2500 U/min
• Spindeldrehzahl: 0-2500 U/min
• Anzahl der Geschwindigkeitsstufen: stufenlos
• MMax. Werkstückdurchmesser: 180 mm
• Max. Spannweite: 300 mm
• Spitzenhöhe: 90 mm
• Spindelbohrung: 20 mm
• Reitstockaufnahme: 2 MK
• Spindelaufnahme Drehen: 3 MK
• Schallleistungspegel Lwa: 93 dB
• Maße
  • Höhe: 335 mm
  • Breite: 285 mm
  • Länge: 700 mm
• Gewicht: 35,12 kg

Kleinere Drehmaschine zum Außen- / Innendrehen von zylindrischen / konischen / stirnseitigen Flächen, Schneiden von M-Gewinden (9 Grad, 0,5 - 2,5 mm) u.ä., alle gängigen Werkstoffe (Baustahl, NE-Metalle, Kunststoffe und Holz), unter den Bedingungen kleinerer Werkstätten. Präzisionsgeschliffener Schlitten, automatischer Längsvorschub (Geschwindigkeitswahl über Wechselräder), Fischgrätenführung, stufenlose Geschwindigkeitsregelung, Rechts-/Linkslauf, elektrische Schaltung, Bewegung des Supports über Trapezgewindespindel. Schwenkbarer Quersupport mit Stahlbügel und Handrad, Schiebevorrichtung, Reitstock mit Handrad (MK 2 Pinole-Kegel). Getriebesatz, 3-Backen-Futter (Ø 80 mm), auswechselbare Backen, Zentrierdorn, 2 Schraubenschlüssel, Ölwanne.

Netzanschluss: 230 V
Frequenz: 50 Hz
Schutzart: IP 20
Schutzklasse: I
Motordrehzahl: 0 - 2500 ^min-1
Motorleistung (P1): 370 W
Spitzenhöhe: 90 mm
Spitzenabstand: 300 mm
Spindelbohrung: 20 mm
Maximaler Werkstückdurchmesser: 180 mm
Pinolenkonus: MK2
Spindelkonus: MK3
Spannzange: 15 mm
Spindeldrehzahl: 1. 0 - 1100 ^min-1 / 2. Stufe: 0 - 2500 ^min-1
Spannbackenbereich: 75 mm
Futterbackenbohrung: 15 mm
_{LWA-Schallleistungspegel}: 93 dB
Abmessungen (LxBxH): 700 x 285 x 310 mm
Netto-/Bruttogewicht: 35,1 kg/37,66 kg

Einsatzbereich:

Heimwerker

Gewicht in kg:

37

Leistung in Watt:

370

Antrieb:

Netz

Produkttyp:

Drechselbank

Güde Mini Drehmaschine GMD 400

Präzisions Drehmaschine zum Drehen und Gewindeschneiden von Baustählen, NE-Metallen, Kunststoff und Holz. Mit stufenloser Drehzahlregulierung, Rechts-/Linkslauf und automatischer Vorschubeinrichtung zum Gewindeschneiden und der Möglichkeit zum automatischen Längsdrehen. Es können auch noch längere Werkstücke als 300 mm bearbeitet werden, sofern der Durchmesser 15 mm nicht übersteigt. Drehmeißelaufnahme 8x8 mm.

Ausstattung:

• 9 Wechselzahnränder
• Gabelschlüssel
• Sechskantschlüssel
• Ölflasche
• Zentrierspitze
• Dreibackenfutter
• Wechselbacken

• Anschluss / Frequenz: 230V50Hz
• Motorleistung: 370 W / P1/S3/50%
• Schutzklasse: I/IP20
• Max. Werkstücklänge: 300 mm
• Max. Werkstück-Ø über Brett: 180 mm
• Spitzenhöhe: 90 mm
• Max. bearbeitbarer Außen-Ø: 75 mm
• Max. Spindeldurchlass: 20 mm
• Backenfutterbohrung: 15 mm
• Arbeitsspindel/Reitstockspinole: MK 3/MK 2
• Drehzahl Stufe 1/2: 0-1100 min-1 / 0-2500 min-1
• Lärmwertangabe: L_WA 93 dB
• Aufbaumaß L x B x H: 810 x 300 x 300 mm
• Gewicht Netto/Brutto: ca. 35 kg/36,8 kg







Präzisions Drehmaschine zum Drehen und Gewindeschneiden von Baustählen, NE-Metallen, Kunststoff und Holz.

Mit stufenloser Drehzahlregulierung, Rechts-/Linkslauf und automatischer Vorschubeinrichtung zum Gewindeschneiden und der Möglichkeit zum automatischen Längsdrehen.

Es können auch noch längere Werkstücke als 300 mm bearbeitet werden, sofern der Durchmesser 15 mm nicht übersteigt.

Drehmeißelaufnahme 8x8 mm.



StufenloserDrehzahlregulierung

Rechts-/Linkslauf

AutomatischerVorschubeinrichtung zum Gewindeschneider

Drehmeißelaufnahme 8x8 mm

9Wechselzahnränder

Gabelschlüssel & Sechskantschlüssel

Ölflasche

Zentrierspitze

Dreibackenfutter & Wechselbacken (innen und aussengestuft)

Bedienungsanleitung

Wichtige Produktinformation

Netzspannung	230 V
Frequenz	50 Hz
Schutzklasse	I
Schutzart (IP)	20
Motorleistung (P1)	370 W
Motordrehzahl



Drehen

Spitzenhöhe	90 mm
Spitzenweite	300 mm
Spindelbohrung	20 mm
geeignet für max. Durchmesser des Werkstücks	180 mm
Reitstockaufnahme	2 MK
Spindelaufnahme Drehen	3 MK
Bohrfutterdrehzahl Stufe 1	0 - 1100 1/min
Bohrfutterdrehzahl Stufe 2	0 - 2500 1/min

Zubehör

Spannbereich Spannbacken	75 mm
Backenfutterbohrung	15 mm



Lärmwertangabe LWA	93 dB
Länge	700 mm
Breite	285 mm
Höhe	310 mm
Nettogewicht	35,1 kg
Bruttogewicht	37,66 kg





Güde Mini-Drehmaschine GMD 400

Beschreibung:

• Zum Drehen und Gewindeschneiden von Baustählen NE-Metallen
• Kunststoff oder Holz nachjustierbare Schwalbenschwanzführung
• Antriebsübersetzung mittels Stufenriemenscheiben sowie Wechselzahnräder (Vorschubspindel)
• Rechts-/Linkslauf
• Elektrische Umschaltung
• Automatische Vorschubeinrichtung
• Stufenlose Drehzahlregulierung

Lieferumfang:

• 9 Wechselzahnräder
• Gabelschlüssel
• Sechskantschlüssel
• Ölflasche
• Zentrierspitze
• Dreibackenfutter
• Wechselbacken
• Backenfutterschlüssel

Technische Daten:

• Motorleistung: 370 Watt
• Motoranschluss: 230 Volt 50 Hz
• Max. Werkstücklänge: 300 mm
• Max. Werkstückhöhe: 180 mm
• Spindelbohrung durchschnitt: 20 mm
• Backenfutterbohrung durchschnitt: 16 mm
• Spitzenhöhe: 90 mm
• Motorspindel: MK3
• Reitstockspindel: MK2
• Maße LxBxH: 700x285x310 mm
• Gewicht: 38 kg

Drehen:

• Spitzenhöhe: 90 mm
• Spitzenweite: 300 mm
• Spindelbohrung: 20 mm
• geeignet für max. Ø des Werkstücks: 180 mm
• Reitstockaufnahme: 2 MK
• Spindelaufnahme Drehen: 3 MK
• Bohrfutterdrehzahl Stufe 1: 0 - 1100 1/min
• Bohrfutterdrehzahl Stufe 2: 0 - 2500 1/min

Beschreibung:

-	Stufenloser Drehzahlregulierung
-	Rechts-/Linkslauf
-	Automatischer Vorschubeinrichtung zum
Gewindeschneiden
-	Drehmeißelaufnahme 8x8 mm.
-	9 Wechselzahnränder
-	Gabelschlüssel & Sechskantschlüssel
-	Ölflasche
-	Zentrierspitze
-	Dreibackenfutter & Wechselbacken
(innen und ausengestuft)



Technische Daten:

Netzspannung:		230 V
Frequenz:		50 Hz
Schutzklasse:		I
Schutzart (IP):		20
Motorleistung (P1):		370 W
Motordrehzahl:		0 - 2500 1/min
Drehen
Spitzenhöhe:		90 mm
Spitzenweite:		300 mm
Spindelbohrung:		20 mm
geeignet für max. Durchmesser des Werkstücks:		180 mm
Reitstockaufnahme:		2 MK
Spindelaufnahme Drehen:		3 MK
Bohrfutterdrehzahl Stufe 1:		0 - 1100 1/min
Bohrfutterdrehzahl Stufe 2:		0 - 2500 1/min
Zubehör
Spannbereich Spannbacken:		75 mm
Backenfutterbohrung:		15 mm
Lärmwertangabe LWA:		93 dB
Länge:		700 mm
Breite:		285 mm
Höhe:		310 mm
Nettogewicht:		35,1 kg
Bruttogewicht:		37,66 kg



Mini-Drehmaschine GMD 400 zum Drehen und Gewindeschneiden von Baustählen, NE-Metallen, Kunststoff oder Holz nachjustierbare Schwalbenschwanzführung Antriebsübersetzung mittels Stufenriemenscheiben sowie Wechselzahnräder (Vorschubspindel) Rechts-/Linkslauf elektrische Umschaltung automatische Vorschubeinrichtung stufenlose Drehzahlregulierung Lieferumfang: 9 Wechselzahnräder Gabelschlüssel Sechskantschlüssel Ölflasche Zentrierspitze Dreibackenfutter Wechselbacken Backenfutterschlüssel Technische Daten: Motorleistung: 370 Watt Motoranschluss: 230 Volt 50 Hz max. Werkstücklänge: 300 mm max. Werkstückhöhe: 180 mm Spindelbohrung durchschnitt: 20 mm Backenfutterbohrung durchschnitt: 15 mm Spitzenhöhe: 90 mm Motorspindel: MK3 Reitstockspindel: MK2 Gewicht: 35 kg
