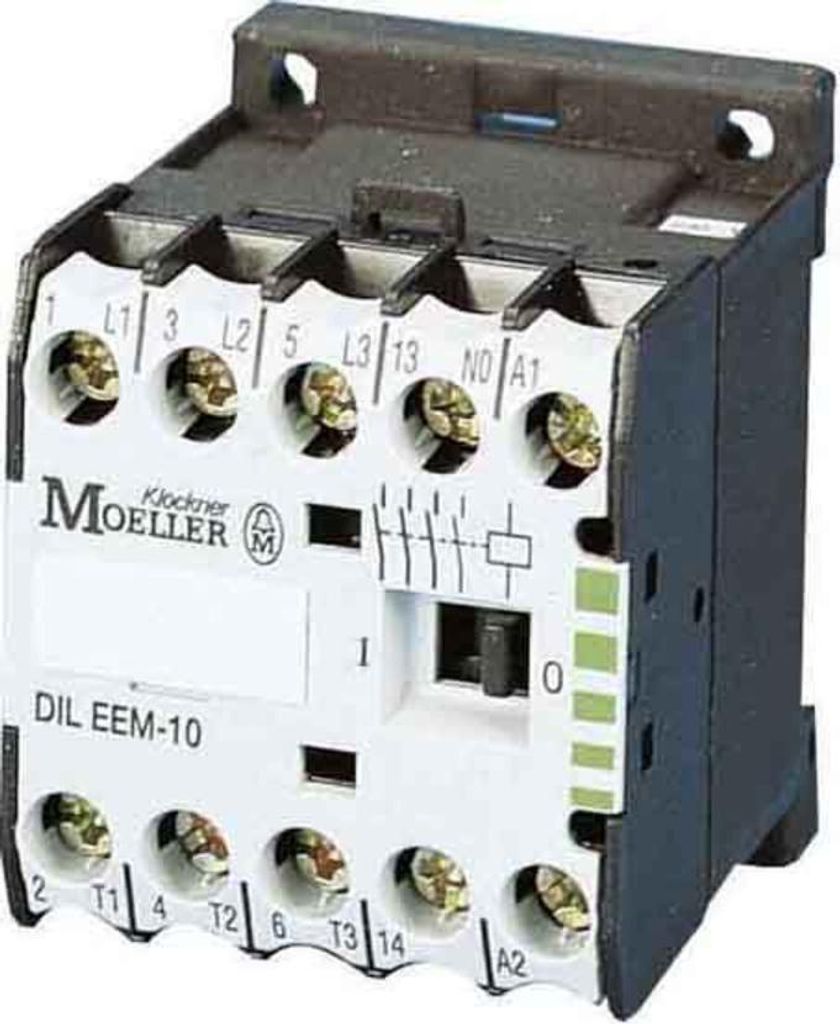

Moeller DILEM-10(230V50HZ,240V60HZ), Schwarz, Weiß, 0.75 - 2.5 mm², IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking, 400 V, 230 V, 50/60 Hz

Eigenschaften - Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=2.2 kW, 380 V 400 V: P=4 kW, 660 V 690 V: P=4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=1.5 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=3 kW, verwendbar für:¿DILEM,¿DILE, Kontaktbestückung S=Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung Technische Daten:

• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
• Bemessungssteuerspeisespannung Us bei DC: 0 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 09:00:00
• Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,59999999 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
• Bemessungsbetriebsleistung NEMA: 3,7 kW
• Geeignet für Reiheneinbau: Nein
• Anzahl der Hilfskontakte als Schließer: 1
• Anschlussart Hauptstromkreis: Schraubanschluss
• Anzahl der Schließer als Hauptkontakte: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
  • Bemessungssteuerspeisespannung Us bei DC: 0 V
  • Spannungsart zur Betätigung: AC
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 09:00:00
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
  • Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,59999999 A
  • Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
  • Bemessungsbetriebsleistung NEMA: 3,7 kW
  • Geeignet für Reiheneinbau: Nein
  • Anzahl der Hilfskontakte als Schließer: 1
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Anzahl der Schließer als Hauptkontakte: 3


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Leistungsschütz, nach IEC/EN60947, 3 polig, mit Schraubanschlüssen, mit max 4 Kontakte erweiterbar, mit 1 Hilfsschalter als zwangsgeführter Kontakt, Schraub und Schnappmontage, Ui 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Lebensdauer 7 Mio Schaltspiele mechanisch, es Zubehör: Hilfsschalterbausteine, Schutzbeschaltungen, Sternpunktbrücken, Parallelverbinder, Verdrahtungssätze, mechanische Verriegelung

Produktfarbe:

Schwarz, Weiß

Anzahl der Pole:

3

Kabelquerschnitt:

0.75 - 2.5 mm²

:

IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05;marking

AC Eingangsspannung:

400 V

AC-Ausgangsspannung:

230 V

Output Frequenz:

50/60 Hz

Stromstärke:

9 A

Betriebstemperatur:

-25 - 50 °C

Leistungsschütz 9A 3P 230V AC 1S 0R DILEM-10 (230V50HZ,240V60HZ) 051786

Technische Daten:

• Steuerspannung: AC
• Modulare Ausführung: Nein
• Verpackungstyp: Verpackung
• Serie: DILE
• Rücklauf: JA
• Hauptstromkreisanschluss Typ: Schraubanschluss

• Kleinschütz DIL EM
• 4 KW
• 3 + 1 Schließer
• Betätigung 230V

• 3-polig + Hilfskontakt
• Leistung: 4 kW
• Bemessungsbetriebsstrom: 9 A

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leistungsschütz AC-3/400V:4kW 3p DILEM-10(230V50HZ) Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 ... 230V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 ... 240V, Bemessungssteuerspeisespannung Us bei DC 0V, Spannungsart zur Betätigung AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9A, Bemessungsbetriebsleistung bei AC-3, 400 V 4kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6,6A, Bemessungsbetriebsleistung bei AC-4, 400 V 3kW, Bemessungsbetriebsleistung NEMA 3,7kW, Anzahl der Hilfskontakte als Schließer 1, Anzahl der Hilfskontakte als Öffner 0, Anschlussart Hauptstromkreis Schraubanschluss, Anzahl der Öffner als Hauptkontakte 0, Anzahl der Schließer als Hauptkontakte 3, Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller

Kabelklemmen – Originalprodukt von EATON. Bezeichnung: Leistungsschütz, 230 V 50 Hz, 240 V 60 Hz, 3-polig, 380 V 400 V, 4 kW, Kontakte S = Schließer = 1 S, Schraubklemmen, Wechselstrombetätigung 051786 EATON. Hersteller-Nr.: 051786. Angaben laut Titel: 230V, 240V, 380V, 400V. Geeignet für den Einsatz in der Elektroinstallation und im Schaltschrankbau (je nach Ausführung).

Hauptmerkmale Merkmale Produktfarbe Schwarz, Weiß Anzahl der Pole 3 IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05,Leistung AC Eingangsspannung 690 V AC Eingangsfrequenz 50/60 Hz Gewicht und Abmessungen Gewicht 170 g Betriebsbedingungen Betriebstemperatur 25 - 50 °C

Eaton DILEM-10(230V50HZ,240V60HZ). Produktfarbe: Schwarz, Weiß, Temperaturbereich in Betrieb: -25 - 50 °C, : IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; AC Eingangsspannung: 690 V, AC Eingangsfrequenz: 50/60 Hz. Gewicht: 170 g
