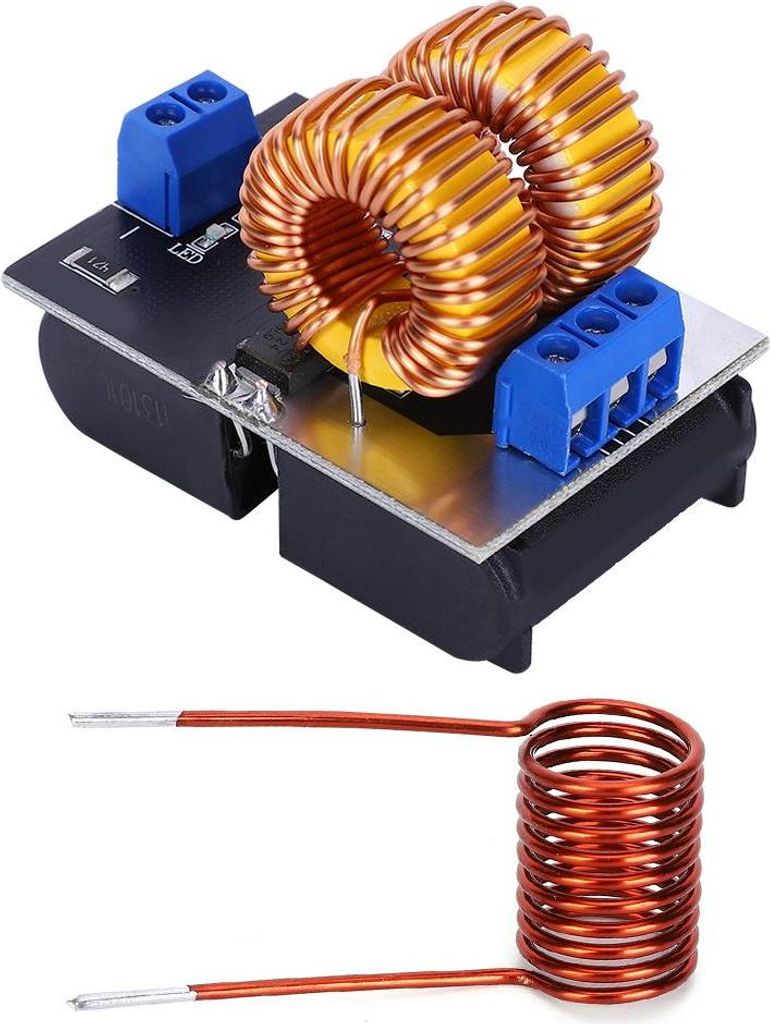

BYS459-1500 Mini ZVS Induktionsheizmodul 5V-12V – Hochfrequenz Heizplatte für induktive Erwärmung bis 120W

Kompaktes Mini ZVS Induktionsheizmodul für präzise Hochfrequenzheizung

• Maximale Leistung bis 120 W: Bei 12 V Versorgungsspannung für effiziente Induktionsheizung.
• Flexible Leistung: Bei 5V mit ca. 30W Leistung (Primärwicklung 5+5 Windungen) ideal für kleinere Anwendungen.
• Für Tesla-Stufenantriebe geeignet: Funktioniert völlig ohne Kühlungslüfter, benötigt jedoch Fachwissen zur Handhabung.
• Spannungsbereich 5V-12V DC: Arbeitsspannung, wichtig für den Betrieb; Netzteil-Leerlaufspannungen sind nicht gleichzusetzen.

Technische Daten:

• Produkttyp: ZVS-Induktionsheizmodul
• Modell: BYS459-1500
• Spannung: 5V–12V DC
• Max. Leistung: 120 W

Wichtige Hinweise zur Nutzung:

• Alle Komponenten müssen korrekt verlötet und alle Polaritäten geprüft sein.
• Das Modul darf erst mit Last (Heizspule, Hochspannungspaket) eingeschaltet werden – Betrieb ohne Last zerstört das Modul.
• Die Breite des zu erwärmenden Objekts sollte 1/3 bis maximal 2/3 des Innenradius der Heizspule betragen; Maximaldurchmesser ca. 20 mm.
• Nach etwa 5 Minuten Betrieb muss das Modul zur Abkühlung ausgeschaltet werden, um Überhitzung der Heizspule zu vermeiden.
• Längere Betriebslaufzeiten empfehlen sich nur mit Kupferrohrspulen und Wasserkühlung, da die Wicklung ansonsten überhitzt.
• Zur Vermeidung von Schäden sollten Heizspulen direkt auf der Platine verlötet werden, Terminalanschlüsse können bei Hitze schmelzen.

Lieferumfang:

• 1 x ZVS Induktionsheizmodul BYS459-1500
• 1 x Zubehör für Tesla-Spule

Bitte beachten Sie: Dieses Modul setzt Grundkenntnisse in Elektronik voraus. Bei unsachgemäßer Nutzung kann es leicht beschädigt werden.
