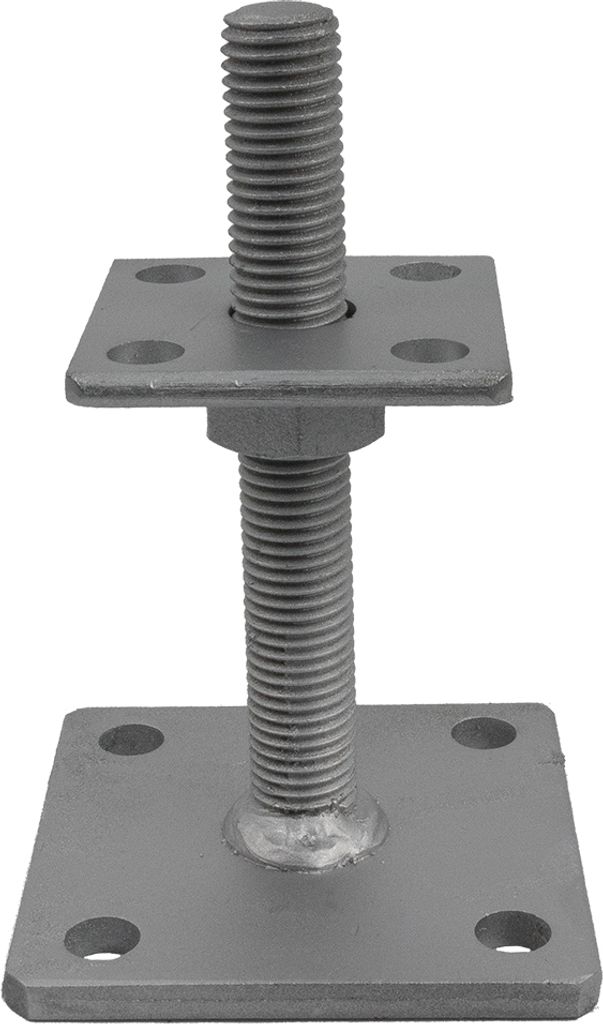

GeZu Impex® Pfostenträger Alfred höhenverstellbar M20 x 150 mm, 70 x 70 mm Stützenfuß Pfostenschuh

Wofür wird der verstellbare Pfostenhalter verwendet?

Pfostenträger Alfred sind sehr praktisch und finden ihren gebrauch in vielen Garten - & Holzbauprojekten. An der Trägerplatte ist die Sechskantmutter angeschweißt, die Verschweißung dient zur Fixierung der Platte.

Wie ist der Pfostenträger aufgebaut und wie wird dieses benutzt?

Hat das Fundament nicht überall die gleiche Höhe, kann der Pfostenträger in einem Bereich von 30 – 130 mm vor der finalen Montage noch verstellt werden. Die 150 mm lange Gewindestange ermöglicht sowohl die Funktion der Höhenverstellung, als auch die Funktion eines Dorns der bei Höhenverstellung in den Pfosten reingedreht bzw. rausgedreht wird.

Was ist zu beachten und welche Technischen Details hat der Stützfuß?

Wichtig:

Aus Stabilitätsgründen benötigt man circa 10 - 20 mm des Verstellbereichs als Gewindesicherheit. Dank der Feuerverzinkung ist der Pfostenträger Alfred gegen äußere Witterungseinflüsse optimal geschützt. Die Grundplatte hat ein Maß von100 × 100 mm und die Trägerplatte das Maß 70 × 70 mm.

Technische Details - Verstellbereich: 30 - 130 mm - Trägerplatte: 70 x 70 mm - Materialstärke Trägerplatte: 6 mm - Löcher Trägerplatte: 4 Löcher Ø 13 mm - Lochabstand Trägerplatte: 45 mm - Grundplatte: 100 x 100 mm - Materialstärke Grundplatte: 8 mm - Löcher Grundplatte: 4 Löcher Ø 13 mm - Lochabstand Grundplatte: 70 mm - Ø Dorn/Gewinde: 20 mm - Sechskantmutter: SW 30 - Materialart: Stahl feuerverzinkt
