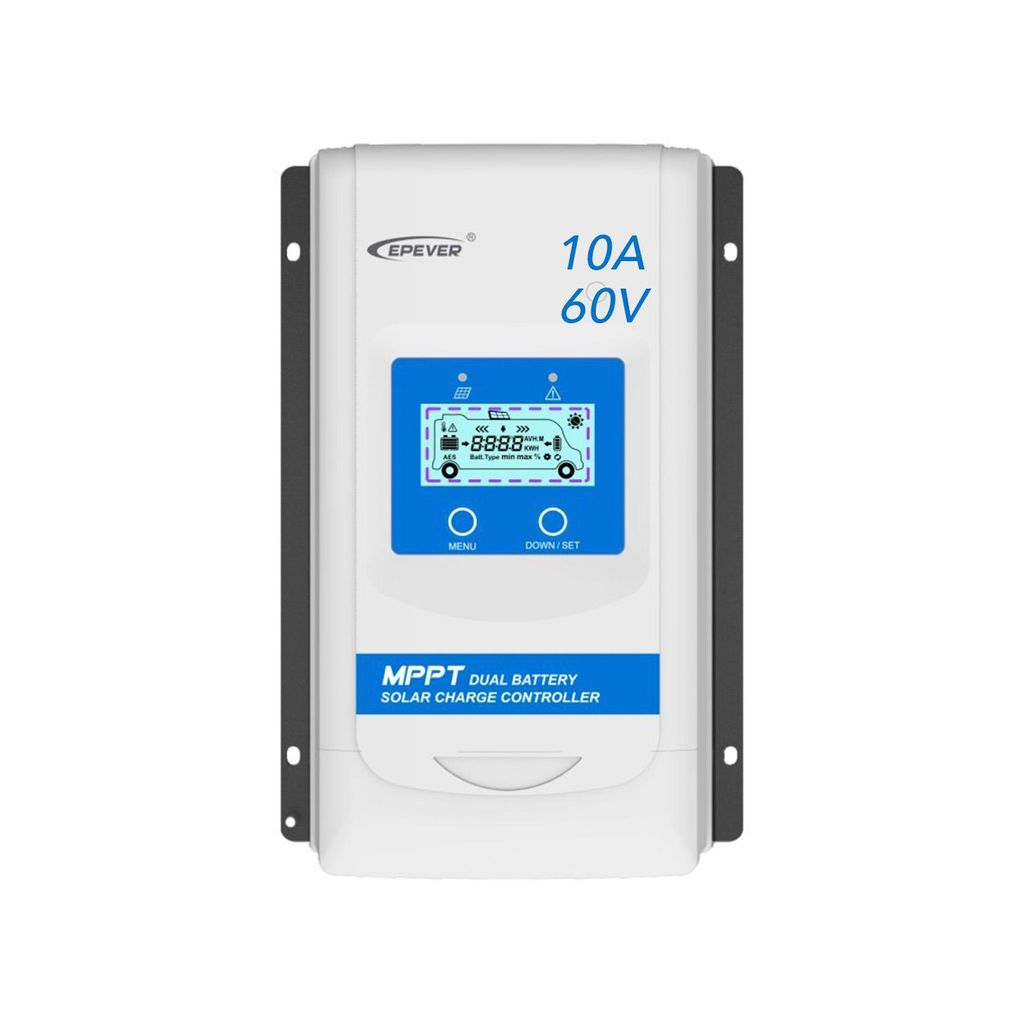

EPEVER® DuoRacer Serie DR1206N MPPT Solar Laderegler 10A 60V, Duo Batterie, 0% MwSt.

Besondere Merkmale

• Erweiterter MPPT-Steuerungsalgorithmus – minimiert Energieverluste und optimiert die Nachführzeit

• Großer MPP-Betriebsspannungsbereich – für höhere PV-Modulauslastung und verbesserte Energiegewinnung

• Automatische Steuerung– mit Ladeleistungs- und Strombegrenzungsfunktion (BATT1)

• Digitale Schaltkreissteuerung – mit adaptivem dreistufigem Lademodus zur Verlängerung der Batterielebensdauer (BATT1)

• Batterietyp BATT1 – direkt über das LCD-Display einstellbar

• Energiesparmodus – aktiviert sich automatisch bei Inaktivität oder unzureichender PV-Spannung (PV < 5 V)

• Volllastbetrieb – ermöglicht 100 % Laden und Entladen im zulässigen Temperaturbereich

• Klarer LCD-Bildschirm – für einfache Überwachung und Bedienung

• Standard-Modbus-Protokoll– mit RS485-Kommunikationsschnittstelle (5 V / 200 mA) zur Erweiterung der Anwendungsmöglichkeiten


Produktbeschreibung

Der EPEVER®  MPPT-Laderegler dient zum gleichzeitigen Laden von zwei Batterien (unten als BATT1 und BATT2 dargestellt) in einer Solaranlage. Dieser Laderegler unterstützt BATT1-Typen (Multiple Life Batterie), einschließlich Sealed, Gel, Flooded, LiFePO4 und Li-NiCoMn, die für Wohnmobile, Camping, Yacht usw. geeignet sind. Das Gerät erkennt die Systemspannung der Startbatterie (BATT2) automatisch und lädt die Batterie auf, wenn die Bedingungen erfüllt sind.

RS485 isolierte Kommunikationsschnittstelle mit 5V 200mA Ausgang realisiert einfache Fernüberwachung, -verwaltung und -einstellung mittels PC-Software, Handy-APP oder MT11 Display.

Technische Daten

• Herstellermodell: DR1206N

• BATT1 Nennspannung: 12/24VDC

• BATT2 Nennspannung: 12/24VDC Auto

• Nennladestrom: 10A

• Batterieingangspannungsbereich: 8,5 32V①

• Max. PV-Leerlaufspannung: 60V② (bei min. Betriebsumgebungstemperatur);  46 V③ (bei 25 ° C Umgebungstemperatur)

• MPP-Spannungsbereich: (Batteriespannung + 2V) ～ 36V

• Nennladeleistung: 130W/12V; 260W/24V

• Max. Umwandlungswirkungsgrad: 97,4%

• Vollastwirkungsgrad: 97%

• Eigenverbrauch: 12mA/12V;8mA/24V | 4mA/12V;3mA/24V(Energiesparmodus)

• Temperaturkompensationskoeffizient④: ﹣3mV/℃/2V(default)

• Erdung: negative

• BATT2 Volle Spannung: 13,8V/12V；27,6V/24V(default)

• Betriebstemperatur: ﹣20 ℃ ～ + 50 ℃

• Lagertemperaturbereich: -30℃～+80℃

• AES-Signalanschluss⑤ & RS485-Schnittstelle⑤: 5VDC/Max.200mA(2*(3.81-4P))

• Com. Baudrate⑥: 115200(default)

• LCD-Hintergrundbeleuchtungszeit⑦: 60S(default)

• Schutzklasse: IP33

• Abmessung (mm): 227,2 × 143 × 58,1

• Gewicht (kg): 0,8

① Warnung: Bei Verwendung einer 12-V-Lithiumbatterie und aktiviertem BMS-Schutz kann die Spannung der Lithiumbatterie auf bis zu 35 V ansteigen, was zu Schäden an der Last führen kann. Bitte berücksichtigen Sie daher die Spannung der Last.

② Bei minimaler Umgebungstemperatur.

③ Bei einer Umgebungstemperatur von 25 °C.

④ Der Temperaturkompensationskoeffizient ist Null und kann nicht geändert werden, wenn der Hauptbatterietyp eine Lithiumbatterie ist.

⑤ Der AES-Anschluss mit einer Ausgangsleistung von 12 V/200 mA und der RS485-Anschluss mit einer Ausgangsleistung von 5 V/200 mA sind unabhängig von den Modellen DR1106/2106/3106N. Die Ausgangsspannung des AES-Anschlusses entspricht der Batteriespannung. Die beiden oben genannten Ports der Modelle DR1206/2206/3206/2210/3210N teilen sich die Leistung von 5 VDC/max. 200 mA.

⑥ Die Kommunikationsbaudrate kann nur über die PC-Software eingestellt werden.

⑦ Die LCD-Hintergrundbeleuchtungszeit kann nur über die PC-Software eingestellt werden, der Einstellbereich beträgt 0 bis 999 Sekunden, wobei 0 Sekunden bedeuten, dass das LCD ständig eingeschaltet ist.
