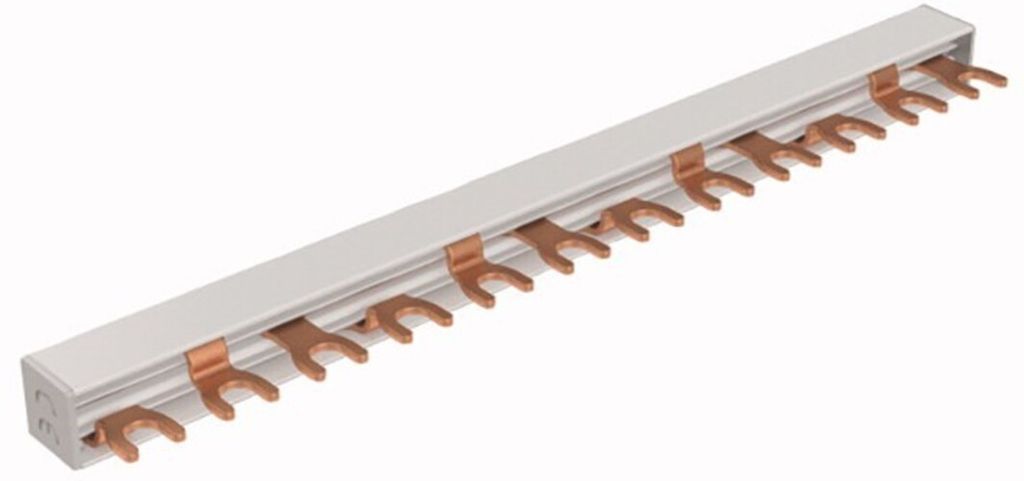

Eaton Gabelverschienung EVGK-3PHAS/12MODUL

Eaton Gabelverschienung EVGK-3PHAS/12MODUL

Hersteller:Eaton
Bezeichnung:Gabelverschienung 3-phasig
Typ:EVGK-3PHAS/12MODUL
Anzahl der Phasen:3
Polzahl:3
Geeignet für Anzahl Geräte:4
Teilungsmaß:17,8 mm
Querschnitt:10 mm²
Länge:213 mm
Zuschneidbar:ja
Breite in Teilungseinheiten:12
Bemessungsdauerstrom Iu:63 A
Ausführung des elektrischen Anschlusses:Gabel
Isoliert:ja
Bemessungsstoßspannung:4 kV
Bedingter Bemessungskurzschlussstrom Iq:25 kA
Max. Bemessungsbetriebsspannung Ue:415 V
Bemessungskurzzeitstromfestigkeit Icw:0 kA
Geeignet für Geräte mit N-Leiter:nein
Geeignet für Geräte mit Hilfsschalter:nein
Farbe:grau

Eaton Gabelverschienung EVGK-3PHAS/12MODUL: weitere Details

Sammelschiene für Leitungsschutzschalter, Fehlerstrom-Schutzschalter, kombinierte Fehlerstromschutzeinrichtungen, vormontierte Endkappen (auch separat erhältlich), individuell ablängbar, Farbe RAL 7035, halogenfrei (DIN EN 60754-1), Brandverhaltensklasse nach V2, geprüft durch VDE (DIN EN 61439-1:2021-10, DIN EN 61439-6:2013-06), PC-ABS Isoliermaterial und PP Berührungsschutzmaterial, Durchschlagsfestigkeit 36 kV/mm und Überspannungskategorie III

Geliefert wird: Eaton (Installation) Gabelverschienung 3-phasig EVGK-3PHAS/12MODUL, Verpackungseinheit: 1 Stk., EAN: 9010653035138

3P 63A 10mm2 Gabelsammelschiene (12 Modul) 501069 Eaton

Technische Daten:

• Querschnitt [mm2] - 10
• Maximale Nennbetriebsspannung Ue [V] - 500
• Anzahl der Phasen - 3
• Bemessungsbedingter Fehlerstrom Iq [kA ] - 25
• Bemessungsstoßspannung [kV] - 4
• Bemessungsdauerstrom Iu [A] - 63
• Länge [mm] - 213
• Art des elektrischen Anschlusses - Verzweigt

501069 Eaton

Eaton Gabelverschienung EVGK-3PHAS/12MODUL

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Gabelverschienung 3-phasig EVGK-3PHAS/12MODUL, Anzahl der Phasen=3, Polzahl=3, Geeignet für Anzahl Geräte=4, Teilungsmaß=17,8 mm, Querschnitt=10 mm², Länge=213 mm, Breite in Teilungseinheiten=12, Bemessungsdauerstrom Iu=63 A, Ausführung des elektrischen Anschlusses=Gabel, Isoliert=ja, Bemessungsstoßspannung=4 kV, Bedingter Bemessungskurzschlussstrom Iq=25 kA, Max. Bemessungsbetriebsspannung Ue=400 V, Bemessungskurzzeitstromfestigkeit Icw=0 kA, Geeignet für Geräte mit N-Leiter=nein, Geeignet für Geräte mit Hilfsschalter=nein, Farbe=grau, Sammelschiene für Leitungsschutzschalter, Fehlerstrom-Schutzschalter, kombinierte Fehlerstromschutzeinrichtungen, vormontierte Endkappen (auch separat erhältlich), individuell ablängbar, Farbe RAL 7035, halogenfrei (DIN EN 60754-1), Brandverhaltensklasse nach V2, geprüft durch VDE (DIN EN 61439-1:2021-10, DIN EN 61439-6:2013-06), PC-ABS Isoliermaterial und PP Berührungsschutzmaterial, Durchschlagsfestigkeit 36 kV/mm und Überspannungskategorie III

Sonstiges Elektromaterial – Originalprodukt von EATON. Bezeichnung: EVGK Gabelverschienung, 3-phasig, L1 - L2 - L3, kürzbare Version inklusive Endkappen, 12 Teilungseinheiten, 10 mm? EP-501069 EATON. Hersteller-Nr.: EP-501069. Geeignet für den Einsatz in der Elektroinstallation und im Schaltschrankbau (je nach Ausführung).
