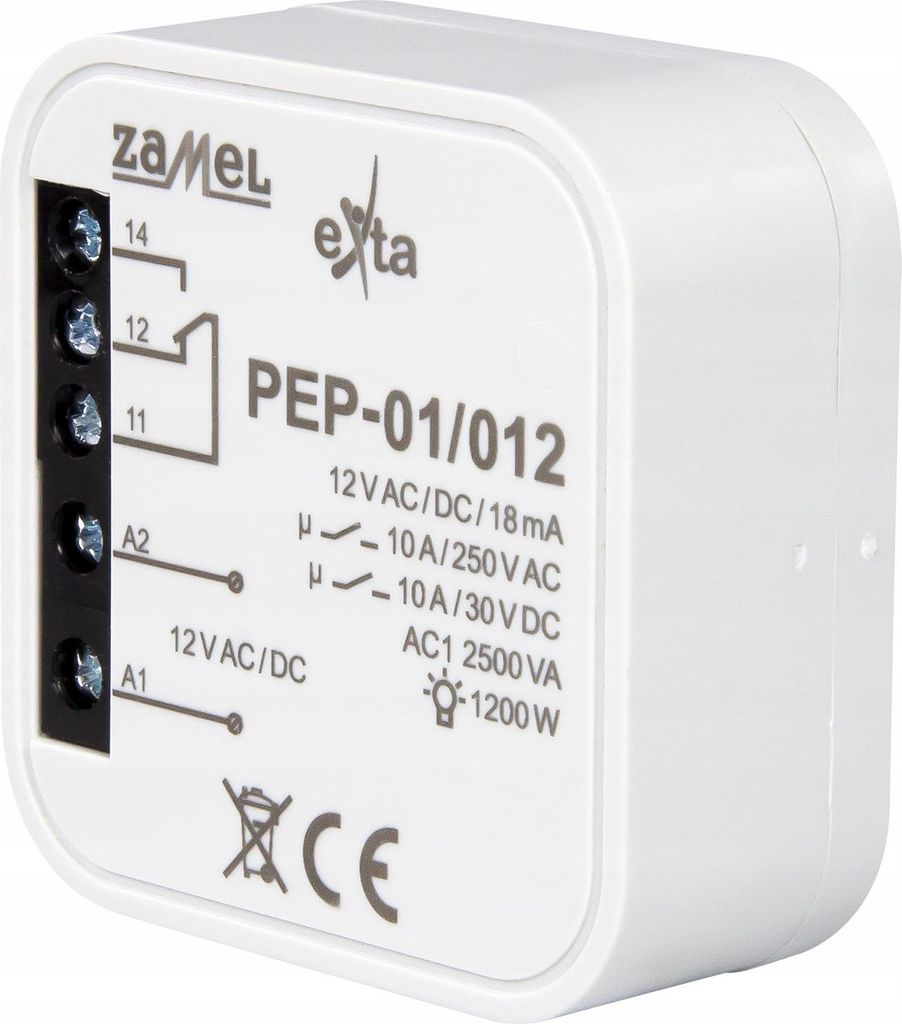

Elektromagnetisches Relais im Gehäuse 12V AC/DC 10A Zamel PEP-01/012

Zamel PEP-01/012 Elektromagnetisches Relais 12 V AC/DC 10 A

Elektromagnetisches Relais 12 V

ZAMEL PEP-01/012

• Sorgt für galvanische Trennung zwischen Schaltkreisen.

• Monostabil (ohne Ein-/Aus-Speicher)Steuert Beleuchtung oder andere Geräte... Kapazität

• Kleine Abmessungen– Kann in einem 60-ø-Schaltkasten montiert werden.

• Elektromagnetische Relais können eingesetzt werden,

• wenn die Lastströme elektrischer Empfänger erhöht werden müssen. Sie bieten

• galvanische Trennung zwischen Steuerung und Last. Sie verfügen über spannungsfreie Schließer/Öffner-Kontakte am Ausgang, die den Anschluss von Spannungen im Bereich von 0–250 V AC ermöglichen.

• Installation und BetriebTrennen Sie die Stromversorgung

• mit einer Sicherung, einem Leistungsschalter oder einem Lasttrennschalter, der an den entsprechenden Stromkreis angeschlossen ist.

Überprüfen Sie

1. mit einem geeigneten Gerätdie Spannungsfreiheit der Stromversorgungskabel.
2. Installieren Sie das PEP-01-Gerätin einer ø 60-Zoll-Anschlussdose. Schließen Sie die Kabel gemäß Schaltplan an die Klemmen an.
3. Schalten Sie den Stromkreis ein. Nach dem Anlegen der Versorgungsspannung an die Klemmen
4. L / A1, N / A2
5. über den Steuerstromkreis schließt das Gerät die Ausgangskontakte des Relais

11-14 kurz.Nach dem Abschalten der Spannung an den KlemmenL / A1, N / A2schaltet das Gerät das Relais durch Schließen der Ausgangskontakte ab.

11-12.Relaisausgangsklemmen (11, 12, 14)Spannungsversorgungsklemme N / A2Spannungsversorgungsklemme L / A1

1. Technische Daten
2. Spannungsversorgungsklemmen:
3. A1, A2 A1, A2 L, N

Nennversorgungsspannung:

• 12 V AC/DC 24 V AC/DC 230 V ACVersorgungsspannungstoleranz:
• -15 +10 %Nennfrequenz:
• 50 / 60 HzNennstromaufnahme:
• 33 mA AC 15 mA AC 23,2 mA ACAusgangsklemmen Relais:
• 11, 12, 14Bedienelement:
• 1 Schließer/Öffner – 10 A / 250 V AC / 30 V DCAnzahl der Anschlussklemmen:
• 5Anschlussleiterquerschnitt:
• 0,2 2,5 mm2Betriebstemperatur:
• -10 +55 °CBetriebslage:
• beliebigGehäusemontage:
• für ø 60 Gehäuse (vertieft)Gehäuseschutzart Schutzklasse:
• IP20Überspannungskategorie
• : IIVerschmutzungsgrad:
• 2Abmessungen
• : 47,5 x 47,5 x 20 mmWaage:
• 0,031 kg 0,031 kg 0,036 kg

• galvanische Trennung zwischen Kreisen.
• Möglichkeit zur Erhöhung der Strombelastbarkeit der Schaltung,
• kleine Abmessungen - Installation in einer Unterputz-Dose,
• Versorgungsklemmen: A1, A2
• Nennanschlussspannung: 12V
• Relaiskontaktparameter: 1NO/NC - 10 A / 250 V AC1 2500 VA
• Breite: 47,5 mm
• Höhe: 47,5 mm
• Tiefe: 20,0 mm
