K2 Systems SingleHook 3S – Ihr zuverlässiger Dachhaken für PV‑Montage
Der **SingleHook 3S von **K2 Systems GmbH** ist speziell für die **Photovoltaik Montagesysteme** auf Schrägdächern entwickelt worden. Er verbindet hohe Flexibilität, Stabilität und Kompatibilität mit den bekannten **K2 Montagesystem**-Komponenten – ideal zur Integration in K2 SingleRail oder CrossRail Installationen.
Mit seiner dreifachen Höhenverstellung (40 / 47 / 54 mm) lässt sich der Dachhaken exakt an unterschiedliche Dachaufbauten und Sparrenhöhen anpassen. Damit kann selbst auf engen Sparren ab 36 mm – vorzugsweise ab 48 mm – montiert werden. Die justierbare Basisplatte und der vormontierte K2 Climber 36/50 machen die Installation effizient und sicher.
Das Material aus Aluminium (EN AW‑6063 T66) und Edelstahl (A2‑70) sorgt für eine hohe Korrosionsresistenz und Langlebigkeit – perfekt für den Einsatz im Freien über viele Jahre hinweg. Der Haken ist so konstruiert, dass er die bekannten Anforderungen an statische Belastung, Wind- und Schneelasten erfüllt.
Die Montage erfolgt direkt auf dem Sparren, wobei der SingleHook 3S sowohl mit K2 **SingleRail** als auch **CrossRail** kompatibel ist. Er wird inklusive Montagematerial geliefert und ist Teil des modularen **K2 Dachhaken**-Systems. Optional kann der Einsatz einer **K2 Blitzschutzklemme** erfolgen, um den Blitzschutz gemäß Norm zu integrieren.
Durch die dreifache Höhenverstellung wird ein flexibler Höhenausgleich möglich – z. B. bei Unebenheiten im Dachraum. Zusätzlich kann mit **K2 Distanzplatten** (z. B. 2 mm Platten) der Höhenbereich weiter optimiert werden.
Der SingleHook 3S ist ideal geeignet für kleinere bis mittlere PV‑Anlagen auf individuellen Wohnhäusern, bei denen eine zuverlässige und flexible **Solar Montage** verlangt ist. Dank der engen Verzahnung mit anderen K2 Komponenten – wie **K2 Schiene**, K2 Modulhalterungen oder **K2 Minirail**-Systemen – fügt er sich nahtlos in Ihr **K2 pv Montage**-System ein.
Technische Spezifikationen
- Material: Aluminium EN AW‑6063 T66, Edelstahl A2‑70
- Höheneinstellungen der Grundplatte: 40 mm / 47 mm / 54 mm
- Sparrenhöhe: ab 36 mm möglich, empfohlen ab 48 mm
- Inklusive vormontiertem K2 Climber 36/50
- Ausrichtung auf K2 SingleRail / CrossRail Systeme möglich
- Anzugsdrehmoment: 16 Nm (empfohlen)
- Verpackungseinheit: 20 Stück / Box
- Gewicht (Stück): ca. 0,575 kg
Gewicht
Artikelgewicht: ca. 0,575 kg pro Stück
K2 Systems Dachhaken 2003215
Hersteller:K2 Systems
Bezeichnung:Dachhaken CrossHook 3S
Typ:2003215
Werkstoff:Aluminium
Oberflächenschutz:unbehandelt
Geeignet für Schrägdachbefestigung:ja
Geeignet für Flachdachbefestigung:nein
Geeignet für Indachbefestigung:nein
Geeignet für Fassadenbefestigung:nein
Geeignet für Freiflächenbefestigung:nein
Geeignet für Befestigung als Fassadenelement:nein
Geeignet für Befestigung als Dachüberstand/Sonnenschutz:nein
Geeignet für Überdachung:Dachpfanne
Mit Befestigungsmaterial:ja
Mit Montageplatte:ja
Breite Befestigungsplatte:100 mm
Länge Befestigungsplatte:124 mm
Höhe Befestigungsplatte:25,9 mm
Breite des Hakens:35 mm
Materialstärke Haken:8,5 mm
Verstellbar:ja
Dachdurchdringung notwendig:ja
Verankerung:schrauben
K2 Systems Dachhaken 2003215: weitere Details
Dachhaken mit 3-facher Höheneinstellung in der Grundplatte (40,47,54 mm). Für Sparren ab 48 mm (schmale Sparren ab 36 mm mit Holzbauschraube M6 möglich). Mit vormontiertem Climber 36/50 und Zylinderkopfschraube. Zur Befestigung der K2 SingleRail und CrossRail Montageschiene. Material: Aluminium EN AW-6063 T66 Edelstahl A2

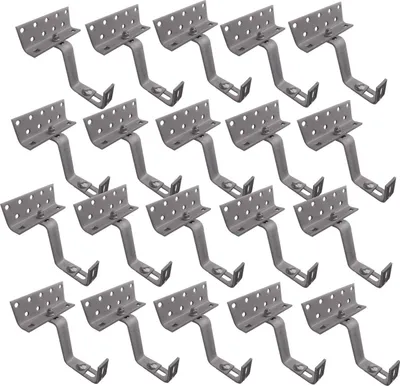

Geliefert wird: K2 Systems Dachhaken CrossHook 3S 2003215, Verpackungseinheit: 1 Stk., EAN: 4251786213696
Eigenschaften:- Dachhaken mit 3-facher Höheneinstellung in der Grundplatte (40,47,54 mm)
- Für schmale Sparren ab 36 mm
- Mit vormontiertem Climber 36/50 und Zylinderkopfschraube
- Zur Befestigung der K2 SingleRail und CrossRail Montageschiene
- Material: Aluminium EN AW-6063 T66, Edelstahl A2
Technische Daten:
- Werkstoff: Aluminium
- Oberflächenschutz: unbehandelt
- Geeignet für Schrägdachbefestigung: Ja
- Geeignet für Flachdachbefestigung: Nein
- Geeignet für Indachbefestigung: Nein
- Geeignet für Fassadenbefestigung: Nein
- Geeignet für Freiflächenbefestigung: Nein
- Geeignet für Befestigung als Fassadenelement: Nein
- Geeignet für Befestigung als Dachüberstand/Sonnenschutz: Nein
- Dacheindeckung: Dachpfanne
- Mit Befestigungsmaterial: Ja
- Mit Montageplatte: Ja
- Breite Befestigungsplatte: 100 mm
- Länge Befestigungsplatte: 124 mm
- Höhe Befestigungsplatte: 25,9 mm
- Breite des Hakens: 35 mm
- Materialstärke Haken: 8,5 mm
- Verstellbar: Ja
- Dachdurchdringung notwendig: Ja
- Verankerung: schrauben
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Werkstoff: Aluminium
- Oberflächenschutz: unbehandelt
- Geeignet für Schrägdachbefestigung: Ja
- Geeignet für Flachdachbefestigung: Nein
- Geeignet für Indachbefestigung: Nein
- Geeignet für Fassadenbefestigung: Nein
- Geeignet für Freiflächenbefestigung: Nein
- Geeignet für Befestigung als Fassadenelement: Nein
- Geeignet für Befestigung als Dachüberstand/Sonnenschutz: Nein
- Dacheindeckung: Dachpfanne
- Mit Befestigungsmaterial: Ja
- Mit Montageplatte: Ja
- Breite Befestigungsplatte: 100 mm
- Länge Befestigungsplatte: 124 mm
- Höhe Befestigungsplatte: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Werkstoff: Aluminium
- Oberflächenschutz: unbehandelt
- Geeignet für Schrägdachbefestigung: Ja
- Geeignet für Flachdachbefestigung: Nein
- Geeignet für Indachbefestigung: Nein
- Geeignet für Fassadenbefestigung: Nein
- Geeignet für Freiflächenbefestigung: Nein
- Geeignet für Befestigung als Fassadenelement: Nein
- Geeignet für Befestigung als Dachüberstand/Sonnenschutz: Nein
- Dacheindeckung: Dachpfanne
- Mit Befestigungsmaterial: Ja
- Mit Montageplatte: Ja
- Breite Befestigungsplatte: 100 mm
- Länge Befestigungsplatte: 124 mm
- Höhe Befestigungsplatte: 25,9 mm
- Breite des Hakens: 35 mm
- Materialstärke Haken: 8,5 mm
- Verstellbar: Ja
- Dachdurchdringung notwendig: Ja
- Verankerung: schrauben
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Merkmale
Gewicht und Abmessungen
Dachhaken mit 3-facher Höheneinstellung in der Grundplatte (40, 47, 54 mm). Geeignet für Sparren ab 48 mm; für schmale Sparren ab 36 mm ist die Verwendung einer Holzbauschraube M6 möglich. Lieferung mit vormontiertem Climber 36/50 und Zylinderkopfschraube. Zur Befestigung der K2 SingleRail und CrossRail Montageschiene. Material: Aluminium EN AW-6063 T66; Edelstahl A2.
Details:
- Herstellernummer: 2003215
