Technische Details
| Produkttyp: | 3-Phasen-Stromschiene / Aufbauschiene |
| Serie: | GLOBAL Trac Pro |
| Modell: | XTS 4100-2 |
| Ausführung: | Aufbau |
| Stromschienensystem: | GLOBAL Trac Pro |
| Anzahl Stromkreise: | 3 |
| Leiter: | L1 / L2 / L3 / tralleiter / Schutzleiter |
| Leiterquerschnitt: | 4,0 mm² |
| Betriebsspannung: | 230/400 V AC |
| Nennstrom: | 16 A |
| Schutzart: | IP20 |
| Schutzklasse: | I |
| Material: | Aluminium |
| Farbe: | Schwarz |
| RAL-Farbton: | RAL 9005 |
| Länge: | 100 cm |
| Breite: | 3,15 cm |
| Höhe: | 3,25 cm |
| Abmessungen (L × B × H): | 100 × 3,15 × 3,25 cm |
| Gewicht: | 1,097 kg |
| Montageart: | Aufbaumontage / Pendelaufhängung |
| Einbaumontage: | Nein |
| Pendelmontage: | Ja |
| Biegbar: | Nein |
| Empfohlener Befestigungsabstand: | 100 cm |
| DALI-/Steuerleitungen: | Nicht angegeben |
| Einsatzbereich: | Innenbereich / trockene Umgebungen |

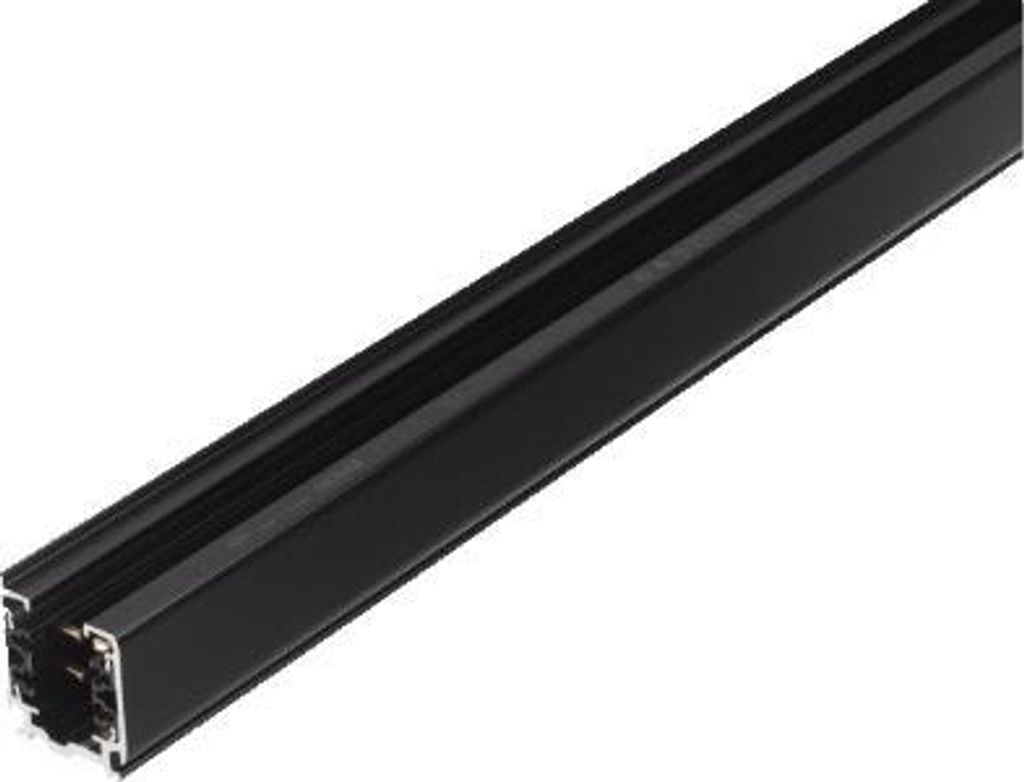

Nordic Aluminium GLOBAL Trac Pro XTS 4100-2 – schwarze 3-Phasen-Stromschiene
Die Nordic Aluminium GLOBAL Trac Pro XTS 4100-2 ist eine 1 Meter lange 3-Phasen-Stromschiene für die Installation geeigneter Leuchten mit passenden Stromschienenadaptern. Die Aufbauschiene verfügt über drei separat nutzbare Stromkreise und ermöglicht eine flexible Zuordnung angeschlossener Leuchten.
Die Stromschiene besteht aus einem Aluminiumprofil und ist in Schwarz nach RAL 9005 ausgeführt. Mit einer Nennstrombelastbarkeit von 16 A und einer Betriebsspannung von 230/400 V AC eignet sie sich als Bestandteil des modularen GLOBAL Trac Pro Stromschienensystems.
Drei Stromkreise für eine flexible Lichtinstallation
Eine 3-Phasen-Stromschiene stellt mehrere getrennt nutzbare Stromkreise innerhalb eines gemeinsamen Schienenprofils bereit. Dadurch können geeignete Leuchten unterschiedlichen Stromkreisen zugeordnet und verschiedene Leuchtengruppen separat geschaltet werden.
Die XTS 4100-2 besitzt die Leiter L1, L2, L3, tralleiter und Schutzleiter. Die konkrete Schaltung und Phasenzuordnung muss entsprechend der geplanten Anlage und den verwendeten Systemkomponenten erfolgen.
GLOBAL Trac Pro – modular und passend erweiterbar
Die XTS 4100-2 gehört zum GLOBAL Trac Pro Stromschienensystem von Nordic Aluminium. Das System kann mit passenden Einspeisungen, Längs- und Richtungsverbindern, Endkappen, Stromschienenadaptern, Leuchtenadaptern sowie Montage- und Abhängezubehör erweitert werden.
Für die Auswahl von Einspeisungen, Verbindern und Adaptern sind Systemzugehörigkeit, Polaritätsführung und Ausführung zu berücksichtigen. Die allgemeine Bezeichnung „3-Phasen-Stromschiene“ bedeutet nicht automatisch, dass Komponenten unterschiedlicher Stromschienensysteme mechanisch und elektrisch miteinander kompatibel sind.
Stromschienensystem einfach online planen
Sie möchten einen kompletten Stromschienenverlauf zusammenstellen? Mit unserem Stromschienen-Konfigurator können Sie Schienen, Einspeisungen, Verbinder, Endkappen und weiteres Zubehör übersichtlich planen und die benötigten Komponenten als Stückliste zusammenstellen.
Stromschienen-Konfigurator öffnen
Aufbau- und Pendelmontage
Die XTS 4100-2 ist für die Aufbaumontage vorgesehen und kann gemäß den verfügbaren Systemangaben auch als Teil einer Pendelinstallation eingesetzt werden. Der empfohlene Befestigungsabstand beträgt 100 cm. Die Schiene ist nicht für die Einbaumontage vorgesehen und nicht biegbar.
Die Befestigung und Aufhängung müssen entsprechend der Montageanleitung des Herstellers sowie den technischen Anforderungen der konkreten Installation ausgeführt werden. Die elektrische Nennstromangabe darf nicht als mechanische Belastungsangabe interpretiert werden.
Typische Anwendungsbereiche
- Ausstellungs- und Präsentationsbereiche
- Büros und gewerbliche Innenräume
- Galerien und öffentliche Gebäude
- Flexible Beleuchtungsanlagen mit mehreren schaltbaren Leuchtengruppen
Systemkompatibilität
Die XTS 4100-2 gehört zum Nordic Aluminium GLOBAL Trac Pro Stromschienensystem. Für eine sichere mechanische und elektrische Verbindung sind geeignete Systemkomponenten zu verwenden.
Die allgemeine Bezeichnung „3-Phasen-Stromschiene“ bedeutet nicht automatisch, dass Komponenten unterschiedlicher Stromschienensysteme mechanisch und elektrisch miteinander kompatibel sind.
Montage und Befestigung
Die XTS 4100-2 ist für die Aufbaumontage geeignet und kann gemäß den Herstellerangaben auch für Pendelaufhängungen eingesetzt werden. Der empfohlene Befestigungsabstand beträgt 100 cm.
Die Stromschiene ist nicht biegbar und nicht für eine Einbaumontage vorgesehen. Die Montage muss entsprechend der Herstelleranleitung erfolgen.
Elektrischer Anschluss und Polarität
Anschluss, Änderung und Erweiterung der Stromschienenanlage dürfen nur fachgerecht und unter Beachtung der geltenden elektrotechnischen Vorschriften erfolgen.
Die Schiene verfügt über die Leiter L1, L2, L3, tralleiter und Schutzleiter. Bei Einspeisungen, Verbindern und Adaptern sind die jeweilige Systemrichtung und Polaritätsführung zu beachten.
Einsatzbereich und Umgebung
Die Stromschiene besitzt die Schutzart IP20 und ist für trockene Innenbereiche vorgesehen. Eine Verwendung im Außenbereich oder in Bereichen mit besonderen Feuchte- oder Umgebungsanforderungen darf nicht ohne vorherige technische Prüfung erfolgen.
Lieferumfang
Enthalten:
- 1 × Nordic Aluminium GLOBAL Trac Pro XTS 4100-2 Stromschiene, 100 cm, schwarz
Nicht enthalten:
- Einspeisung
- Endkappe
- Verbinder
- Stromschienenadapter bzw. Leuchtenadapter
- Montage- oder Abhängezubehör
Häufige Fragen zu Nordic Aluminium XTS 4100-2
Wie viele Stromkreise bietet die XTS 4100-2?
Die XTS 4100-2 ist eine 3-Phasen-Stromschiene mit drei nutzbaren Stromkreisen. Dadurch können geeignete Leuchten unterschiedlichen Stromkreisen zugeordnet werden.
Welche Länge hat die XTS 4100-2?
Die XTS 4100-2 hat eine Länge von 1000 mm beziehungsweise 100 cm.
Ist die XTS 4100-2 für die Aufbaumontage geeignet?
Ja. Die XTS 4100-2 ist eine Aufbauschiene und kann gemäß den Herstellerangaben auch für Pendelaufhängungen eingesetzt werden.
Ist die XTS 4100-2 für die Einbaumontage geeignet?
Nein. Die XTS 4100-2 ist als Aufbauschiene ausgeführt. Für das GLOBAL Trac Pro System gibt es mit der XTSF-Serie separate Einbauschienen.
Welche Spannung und welchen Nennstrom hat die Stromschiene?
Das GLOBAL Trac Pro System ist mit 16 A und 400 V angegeben. Die dreiphasige Stromschiene arbeitet mit einer Betriebsspannung von 230/400 V AC.
Kann die XTS 4100-2 gebogen werden?
Nein. Die XTS 4100-2 ist als gerades Stromschienenprofil ausgeführt und nicht biegbar.
Ist DALI bei der XTS 4100-2 integriert?
Für die XTS 4100-2 ist keine integrierte DALI-Steuerleitung als Produkteigenschaft angegeben. Eine DALI-Funktion darf daher nicht pauschal für diese Stromschiene angenommen werden.
Welche Farbe hat die XTS 4100-2?
Die XTS 4100-2 ist schwarz ausgeführt und entspricht RAL 9005.
Welche Abmessungen hat die XTS 4100-2?
Die Stromschiene ist 100 cm lang und hat einen Querschnitt von 3,15 × 3,25 cm. Die Gesamtabmessungen betragen 100 × 3,15 × 3,25 cm.
