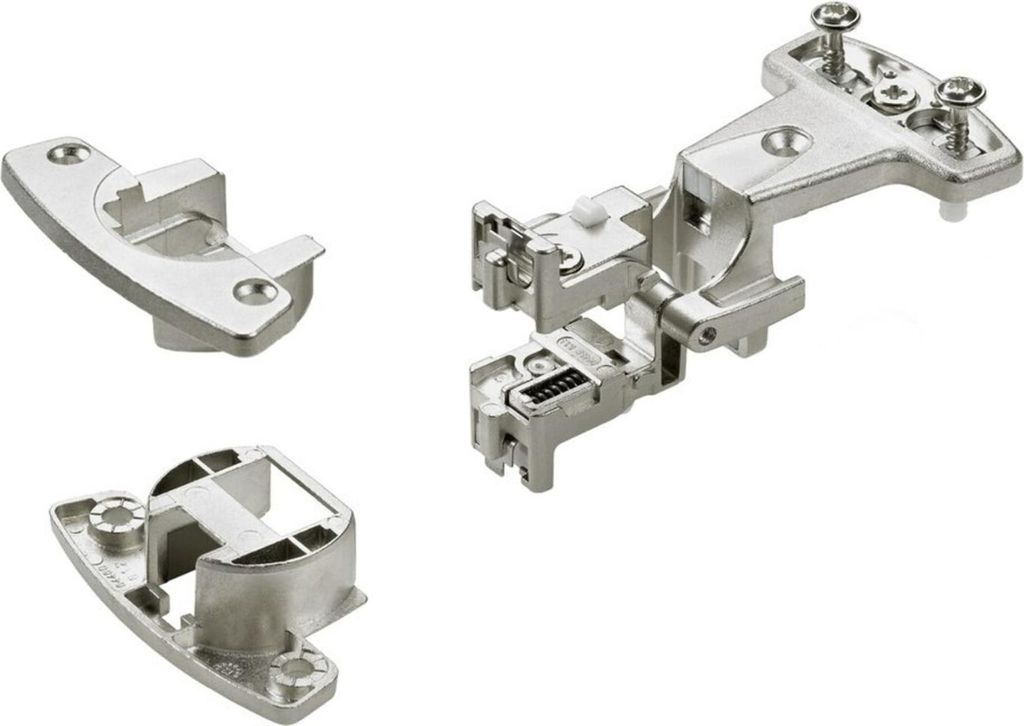

Eingelenk-Topfscharnier,45067,ZDG vern.

Grundscharnier Selekta Pro 2000 Zwillingsscharnier, 180°

Eigenschaften:

• Eingelenkzwillingsscharnier mit Aufklipstechnik und sichtbarer Rolle
• Qualitätseinstufung nach EN 15570, Level 3
• Für Büro-, Organisations- und Objektmöbel
• Getrennte Montage von Topf und Grundscharnier
• Aufklipsschnellmontage
• Rollenlänge 39 mm
• Topfdurchmesser 35 mm
• Topftiefe 13 mm
• Türdicke 19 mm
• Integrierte Exzenter-Auflagenverstellung - 2 mm
• Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm
• Mit Zuhaltung
• Mit Spreizmuffen
• Zinkdruckguss

Anwendung:

• Möbel

Technische Daten:

• Aufbauhöhe: 10 mm
• Auflage: 5,5 mm
• Auflage max.: 5,5 mm
• Auflage min.: 3,5 mm
• Auflageeinstellung max.: -2 mm
• Auflageneinstellung min.: -2 mm
• Ergänzung: Mit Zuhaltung
• Höheneinstellung max.: -2 mm
• Höheneinstellung min.: 2 mm
• Oberfläche: Vernickelt
• Qualitätseinstufung: EN 15570, Level 2
• Rollenlänge: 39 mm
• Scharnierbasis: 26 mm
• Seitenwandstärke max.: 25 mm
• Seitenwandstärke min.: 15 mm
• Topfdurchmesser: 35 mm
• Topftiefe: 13 mm
• Türstärke max.: 25 mm
• Türstärke min.: 15 mm
• Öffnungswinkel: 180 °
• Basis: Eingelenk-Topfscharnier
• Ausführung: Für Büro-, Organisations- und Objektmöbel, mit sichtbarer Rolle, Zwillingsscharnier
• Türeinsprung: 10,5 mm
• Türeinstellung: 2-dimensional
• Türart: Für halb vorliegende Holztüren
• Befestigung Scharniertopf: Zum Anschrauben, zum Einpressen
• Befestigung Scharnierarm: Spreizmuffen/Schrauben Durchmesser 5 x 11 mm
• Montageart: Schnellmontage
• Werkstoff: Zinkdruckguss
• Technik: Aufklipstechnik

Bitte beachten Sie: Dekoration nicht im Lieferumfang Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Aufbauhöhe: 10 mm
• Auflage: 5,5 mm
• Auflage max.: 5,5 mm
• Auflage min.: 3,5 mm
• Auflageeinstellung max.: -2 mm
• Auflageneinstellung min.: -2 mm
• Ergänzung: Mit Zuhaltung
• Höheneinstellung max.: -2 mm
• Höheneinstellung min.: 2 mm
• Oberfläche: Vernickelt
• Qualitätseinstufung: EN 15570, Level 2
• Rollenlänge: 39 mm
• Scharnierbasis: 26 mm
• Seitenwandstärke max.: 25 mm
• Seitenwandstärke min.: 15 mm
• Topfdurchmesser: 35 mm
• Topftiefe: 13 mm
• Türstärke max.: 25 mm
• Türstärke min.: 15 mm
• Öffnungswinkel: 180 °
• Basis: Eingelenk-Topfscharnier
• Ausführung: Für Büro-, Organisations- und Objektmöbel, mit sichtbarer Rolle, Zwillingsscharnier
• Türeinsprung: 10,5 mm
• Türeinstellung: 2-dimensional
• Türart: Für halb vorliegende Holztüren
• Befestigung Scharniertopf: Zum Anschrauben, zum Einpressen
• Befestigung Scharnierarm: Spreizmuffen/Schrauben Durchmesser 5 x 11 mm
• Montageart: Schnellmontage
• Werkstoff: Zinkdruckguss
• Technik: Aufklipstechnik

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• Eingelenk-Topfscharnier mit Aufklipstechnik
• Mit sichtbarer Rolle
• Lochreihe 32 mm
• Langloch für die 3. Schraube - Höhenverstellung
• Mit und ohne Zuhaltung
• Topfdurchmesser 35 mm, Rollendurchmesser 7 mm, Rollenlänge 39 mm
• Getrennte Montage von Topf- und Seitenteil
• Seitenteil mit Spreizdübellasche und vormontierten Linsenkopf-Schrauben
• Tür-Schnellmontage durch Aufklipsen, ohne Werkzeug
• Hohe Sicherheit gegen unbeabsichtigtes Lösen: Die Verriegelung kann nur mit einem Schlitzschraubendreher gelöst werden.
• Kein Türeinsprung ab 180° Öffnungswinkel, dadurch freier Innenraum für Auszüge
• Exzenter-Auflagenverstellung -2 mm
• Exzenter-Höhenverstellung ±2 mm

Hinweis:
Passende Scharniertöpfe: TB32; TH32; TX32; TB33; TH33; TX33
Die Abdeckkappe und der Scharniertopf sind separat zu .

• Türstärke(mm): 19
• Type: Selekta Pro 2000
• Material: Präzisions-Zinkdruckguss
• Verwendung: Endlosbauweise
• Oberfläche: vernickelt
• Anschlagart: Zwillingsanschlag; Rolle mittig
• Werksnummer: 45067
• Seitenwandstärke(mm): 19
• Öffnungswinkel(°): 180
• Türauflage(mm): 5,5
• Produktart: Scharnier
• Ausführung: mit Zuhaltung
• Marke: Hettich
• Inhaltsangabe (ST):1

Menge pro Packung:

50 Stück(e)

- Eingelenkzwillingsscharnier mit Aufklipstechnik und sichtbarer Rolle - Qualitätseinstufung nach EN 15570, Level 3 - Für Büro-, Organisations- und Objektmöbel - Getrennte Montage von Topf und Grundscharnier - Aufklipsschnellmontage - Rollenlänge 39 mm, Rollendurchmesser siehe Zeichnung unten - Topfdurchmesser 35 mm - Topftiefe 13 mm - Integrierte Exzenter-Auflagenverstellung - 2 mm - Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm - Zinkdruckguss vernickelt Hettich Technical Assistant Artikeldaten 2D/3D (DWG/DXF) Hettich CAD Blätterkatalog

Eingelenk-Topfscharnier,45067,ZDG vern. Einheit: 1 Stück

Hettich Sel-pro Ex S19/a5,5 32 Zw Mz 45067

Grundscharnier Selekta Pro 2000 Zwillingsscharnier, 180° -Eingelenkzwillingsscharnier mit Aufklipstechnik und sichtbarer Rolle -Qualitätseinstufung nach EN 15570, Level 3 -Für Büro-, Organisations- und Objektmöbel -Getrennte Montage von Topf und Grundscharnier -Aufklipsschnellmontage -Rollenlänge 39 mm -Topfdurchmesser 35 mm -Topftiefe 13 mm -Türdicke 19 mm -Integrierte Exzenter-Auflagenverstellung - 2 mm -Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm -Mit Zuhaltung -Mit Spreizmuffen -Zinkdruckguss Lieferung nur vom Grundscharnier ohne Topf
