Dieses Motor-Shield enthält zwei Motortreiber und ein 74Hc595-Schieberegister und erweitert die Pins auf dem Arduino von 3 auf 8, was die Steuerung der Richtung für die Motortreiber ermöglicht.
Grundlegende Produktinformationen: -- Sprachen der Bedienungsanleitung: Englisch -- Grundfarben: Grau -- Tiefeneinheit: 5,5 cm -- Höheneinheit: 2 cm -- Breiteneinheit: 6,8 cm -- Gewichtseinheit: 41 g - Technische Daten: -- Spezifikationen Kits und Module:
Zwei L293D-Motortreiberchips
Vier H-Brücken
0,6 A pro Brücke (1,2 A Spitze)
Überhitzungsschutz
Interne Kickback-Schutzdioden
Bis zu 4 bidirektionale Gleichstrommotoren
Bis zu 2 Schrittmotoren
Pulldown-Widerstände, um Motoren beim Einschalten deaktiviert zu halten
Dieses Motor-Shield enthält zwei Motortreiber und ein 74Hc595-Schieberegister und erweitert die Pins auf dem Arduino von 3 auf 8, was die Steuerung der Richtung für die Motortreiber ermöglicht.
Grundlegende Produktinformationen: -- Sprachen der Bedienungsanleitung: Englisch -- Grundfarben: Grau -- Tiefeneinheit: 5,5 cm -- Höheneinheit: 2 cm -- Breiteneinheit: 6,8 cm -- Gewichtseinheit: 41 g - Technische Daten: -- Spezifikationen Kits und Module:
Zwei L293D-Motortreiberchips
Vier H-Brücken
0,6 A pro Brücke (1,2 A Spitze)
Überhitzungsschutz
Interne Kickback-Schutzdioden
Bis zu 4 bidirektionale Gleichstrommotoren
Bis zu 2 Schrittmotoren
Pulldown-Widerstände, um Motoren beim Einschalten deaktiviert zu halten
Motor Control Shield - L293D enthält zwei L293D-Treiber und ein 74HC595-Schieberegister. Das Schieberegister erweitert die 3 Pins des Arduino auf 8 Pins zur Steuerung der Drehrichtung der Treiber. Der 'Enable'-Ausgang des L293D
zwei L293D-Motortreiber
4 "H"-Steckbrücken
0,6 A pro Steckbrücke (Spitzenwerte 1,2 A)
Wärmeschutz
enthält Verpolungsschutzdioden
max. 4 bidirektionale DC-Motoren
max. 2 Motoren step bis step
Pull-Down-Widerstände, mit denen die Motoren beim Einschalten deaktiviert bleiben
getrennte Stromversorgungen für die Logik und den Motor
Klemmenleisten für Motoren und Stromversorgung
unterstützt Spannungen zwischen 4,5 VDC und 36 VDC
2 Anschlüsse für 5 V Hobbyservos
Abmessungen: 6,8 cm x 5,5 cm x 2 cm

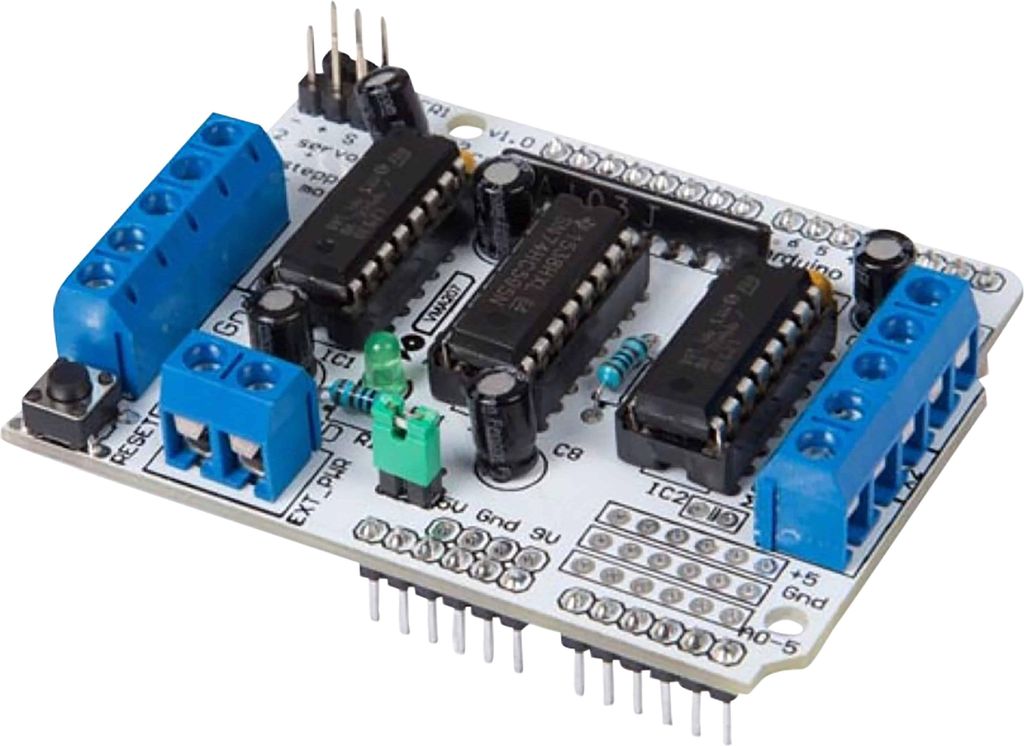

L293D Motor-Treiber-Shield für Arduino, ideal zum Ansteuern von DC- oder Schrittmotoren, thermisch gesichert
Das Shield enthält zwei L293D-Treiber und ein 74HC595 Schieberegister. Das Schieberegister erweitert 3 Pins des Arduino auf 8 Pins, um die Richtung der Motoren zu steuern.
Der OE (Output Enable) des L293D ist direkt an die PWM-Ausgänge des Arduino angeschlossen. diy kit mach es selbst kreativ bildend stem maker anfänger fortgeschritten hobby leiterplatte pcb elektronisch shield open source programmieren arduino board schrittmotor treiber schieberegister pin pwm robotik automatisierung VMA207
Warum Sie dieses Produkt wählen sollten?
Lehrreich
Faszinierend
Kreativ
Das Motor-Shield enthält zwei L293D-Treiberchips und ein 74HC595 Schieberegister, das 3 Arduino®-Pins auf 8 Pins erweitert, um die Motordrehrichtung zu steuern. Der Output Enable (OE) des L293D ist direkt an die PWM-Ausgänge des Arduino® angeschlossen. Mit vier H-Brücken steuert es bis zu 4 bidirektionale Gleichstrommotoren oder 2 Schrittmotoren. Schutzfunktionen wie Überhitzungsschutz und interne Rückschlagschutzdioden sind integriert. Das Shield unterstützt Motorspannungen von 4,5 bis 16 V und verfügt über Anschlüsse für 5 V Hobby-Servos. Ideal für vielfältige Motorsteuerungsprojekte mit dem Arduino®. Technische Daten: - Sprache der Gebrauchsanweisung: Englisch - Primärfarbe: Grau - Abmessungen (TxHxB): 5,5x2x6,8 cm - Gewicht: 41 g - Motor-Treiber: 2 x L293D - Schieberegister: 1 x 74HC595 - Vier H-Brücken - Maximalstrom: 0,6 A pro Brücke (Spitze 1,2 A) - Überhitzungsschutz: vorhanden - Interne Rückschlagschutzdioden - Steuerung von bis zu 4 bidirektionalen DC-Motoren oder 2 Schrittmotoren - Pull-Down-Widerstände zur Motor-Deaktivierung beim Einschalten - Getrennte Logik- und Motorstromanschlüsse - Anschlussklemmen für Motoren und Stromversorgung - Motorspannung: 4,5 VDC bis 16 VDC - 2 Anschlüsse für 5 V Hobby-Servos Lieferumfang: - 1x Motor-Shield mit L293D und 74HC595 (Bausatz oder fertig) - 1x Bedienungsanleitung (Englisch)
Motor Control Shield - L293D enthält zwei L293D-Treiber und ein 74HC595 Schieberegister. Das Schieberegister erweitert 3 Pins des Arduino um 8 Pins, um die Richtung der Motortreiber anzusteuern. Der Ausgang 'Enable' vom L293D ist direkt mit den PWM-Ausg
