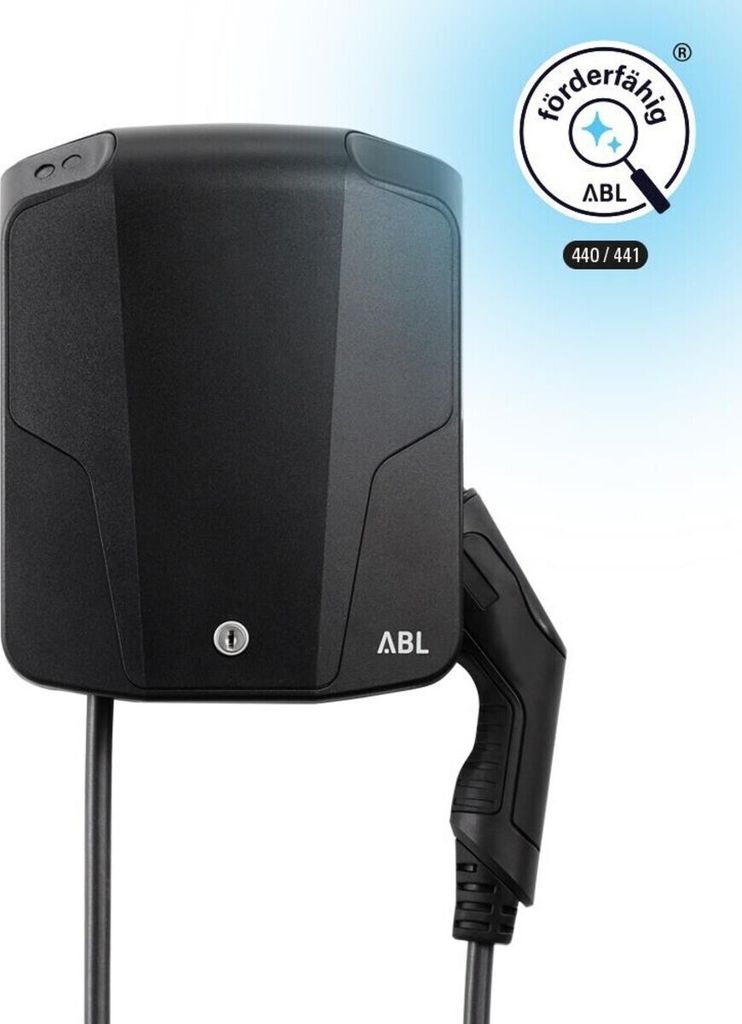

ABL Sursum eMH1 Wallbox 11kW Ladestation mit Ladekabel - 1W1101

Die Wallbox eMH1 hat ein fest integriertes Ladekabel mit Typ-2-Ladekupplung. Mit ihren kompakten Abmessungen ist die Wallbox eMH1 die perfekte Lösung für eine effiziente Ladung des Fahrzeuges. Die Wallbox lässt sich intuitiv bedienen und ist auch für Einsteiger bestens geeignet. Durch die serienmäßige Ausstattung mit FI Typ A und DC-Fehlerstromerkennung ist die Wallbox für den Installateur immer anschlussfertig vorinstalliert.

WALLBOX eMH1 mit Ladekabel 11kW

Mit integriertem FI-Fehlerstromschutzschalter und DC-Fehlerstromerkennung für den Innen- und Außenbereich

Die Wallbox eMH1 Ladestation für die effiziente Ladung von Elektrofahrzeugen ist die kleinste Wallbox mit integriertem Ladekabel und Typ 2 Kupplung, welche sich einfach und schnell an der Wand befestigen lässt

Eigenschaften:

Abmessungen	272 x 221 x 116 mm
Lieferumfang	Wallbox, gedruckte Montageanleitung,   Bohrschablone,  Montage-Set, 2 Schlüssel
Farbe	RAL9005 & RAL9006 (Material: Kunststoff)
Verriegelung	abschließbar durch integriertes Schloss
Montageart	Wandbefestigung mit Schrauben
Gewicht	4,5 kg
RCCB	FI-Schutzschalter, Typ A, 30 mA
Installationsschütz	4-polig (Schaltung des Ladevorgangs)
Netzanschluss	max. 5 x 6 mm²
Nennspannung	230/400 V
Nennstrom	16 A
Nennfrequenz	50 Hz
Anschlussklemmen	Direktanschluss am FI-Schutzschalter  PE: Durchgangsklemme 6 mm²
Anschlusstechnik	Einzelnes Ladekabel mit Typ 2 Kupplung gem.   IEC62196-2,  ca. 6,35 m
Maximale Ladeleistung	11 kW
Schutzklasse	IP54
Betriebstemperatur	-30 bis 50°C
Lagerungstemperatur	-30 bis 85°C
Ladecontroller	EVCC2
LED Anzeige
Kommunikation	gemäß IEC 61851-1, Mode 3

Alle Produkte sind durch folgende Normen geprüft und gekennzeichnet:

IEC 61851-21-2
IEC 61851-1 Ed. 3
IEC 60364-7-722 Ed. 1

Die eMH1 1W1101 ist die kleinste Wallbox mit fest integriertem Ladekabel und Typ 2 Kupplung für die Installation im privaten und halböffentlichen Bereich. Dank extrem kompakter Abmessungen ist sie die perfekte Lösung für eine effiziente Ladung von Elektrofahrzeugen mit Typ 2 Ladebuchse im Innen- und Außenbereich. Die DC-Fehlerstromerkennung von ABL ist bereits serienmäßig integriert. Eingang/Stromanschluss: Netzanschluss: 5 x 6 mm² Nennspannung: 230/400 V Nennstrom: 16 A Netzfrequenz: 50 Hz Vorsicherung: 16 A Anschlussklemmen: Direktanschluss am FI-Schutzschalter; PE: Durchgangsklemme 6 mm² Ausgang/Fahrzeuganschluss: Anschlusstechnik: Einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC62196-2, ca. 6,35 m Ausgangsspannung: 230/400 V Maximaler Ladestrom: 16 A Maximale Ladeleistung: 11 kW Absicherung/Einbauten: RCCB: FI-Schutzschalter, Typ A, 30 mA DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA Installationsschütz: 4-polig (Schaltung des Ladevorgangs) Welding Detection: Auslösung bei Verschweißung des Schützes Temperaturüberwachung: Gestuftes Absenken des Ladestroms bei Überhitzung Ladeüberwachung/Funktionsanzeige: Ladecontroller: EVCC2 Kommunikation: gemäß IEC 61851-1, Mode 3 Anzeige Betriebs LED (bereit, EV erkannt, Ladung) Anzeige Firmware: LED (blinkt beim Einschalten) Anzeige Fehler: LED (unterschiedliche Blinksequenzen) Schnittstelle: RS485 Arbeitsbedingungen: Umgebungstemperatur: Lagerung -30 bis 85°C Umgebungstemperatur: Betrieb -30 bis 50°C Relative Luftfeuchtigkeit: 5 bis 95%, nicht kondensierend Schutzklasse: I Überspannungskategorie: III Verschmutzungsgrad: 3 Schutzart Gehäuse: IP54 Gehäuse: Bauart: Wandgehäuse Befestigungsart: Wandbefestigung mittels Schrauben (im Lieferumfang enthalten) Material (Gehäuse): Kunststoff Gehäusefarbe: RAL9005 Material (Blende): Kunststoff Blendenfarbe: RAL9006 Verriegelung: Blende, abschließbar durch integriertes Schloss Abmessungen (HxBxT): 272 x 221 x 116 mm Verpackung (Abmessung HxBxT): 355 x 330 x 270 mm Gewicht: ca. 4,5 kg Lieferumfang: Wallbox gedruckte Montageanleitung Bohrschablone Montage-Set 2 Schlüssel Technische Merkmale ProdukttypWallbox SchutzartIP54 Nennstrom16A Ladeleistung [kW]11 Länge Ladekabel [m]6



Die unkomplizierte Plug & Drive
Lösung für Ihr Zuhause
Die Wallbox eMH1 überzeugt durch Zuverlässigkeit, Sicherheit sowie Einfachheit in der Handhabung und ist damit die ideale Ladestation für das unkomplizierte Laden zuhause.

In Verbindung mit intelligentem Zubehör wie dem Energiemanagementsystem eMS home oder der Montageplatte mit Wahlschalter zur PV-Anbindung können Sie sich ganz leicht eine smarte und zukunftsfähige Ladelösung für Ihre persönlichen Anforderungen zusammenstellen.

Ladekabel oder Ladesteckdose?
Für den privaten Bereich empfiehlt sich die Wallbox eMH1 mit Ladekabel. Das lästige „Ladekabel aus dem Kofferraum holen" fällt weg. Ladekupplung einfach am Fahrzeug anschließen, und der Ladevorgang kann beginnen.

Die Montageplatte für die Wallbox eMH1 bietet Ihnen als Zubehör die optimale Lösung um das Ladekabel aufzuräumen.

Für gewerbliche Anwendungen bietet die Wallbox eMH1 mit Ladesteckdose größtmögliche Flexibilität. Ob Typ 1 oder Typ 2 Stecker, jedes Fahrzeug kann mit Hilfe eines Adapterkabels geladen werden.

Ladespannung:

400 V

Stecker:

Typ 2

Ausgangsleistung:

11 kW

Ausgangsstrom:

16 A

AC Eingangsfrequenz:

50 Hz

Anzahl der Phasen:

3

Kabeleingan Ort:

Seite

LED-Anzeigen:

Ja

Ladekabellänge:

6,35 m

Überspannungskategorie:

CAT III

Energieschutzeigenschaften:

Überspannung

Internationale Schutzart (IP-Code):

IP54

Befestigungstyp:

Wand

Produktfarbe:

Schwarz

Gehäusematerial:

Kunststoff

:

IEC 61851-21-2, IEC 61851-1 Ed. 3, IEC 60364-7 722 Ed. 1

Breite:

221 mm

Tiefe:

116 mm

Höhe:

272 mm

Gewicht:

4,5 kg

Verpackungsbreite:

330 mm

Verpackungstiefe:

270 mm

Verpackungshöhe:

355 mm

Betriebstemperatur:

-25 - 40 °C

Temperaturbereich bei Lagerung:

-30 - 85 °C

Relative Luftfeuchtigkeit in Betrieb:

5 - 95%

ABL Wallbox eMH1 SG-C2-1/11I0F0-M0 1W1101m.Kabel 3ph 400V 16A 11kW (1W1101) Gesetzliche Bestimmungen Hinweis Bitte beachten Sie die geltenden gesetzlichen Bestimmung für Einbau, Anschluss und Betrieb von Ladegeräten. Die Errichtung und Inbetriebnahme (Anschluss) der Ladestation darf nur ein Fachunternehmen durchführen, das in einem Installateurverzeichnis eines Netzbetreibers eingetragen ist (siehe § 13 Niederspannungsanschlussverordnung). D. h. nur wer als eingetragenes Installationsunternehmen fungiert, darf diese Arbeiten durchführen. Privatpersonen können diese Tätigkeiten - unabhängig von ihrer fachlichen Qualifikation - nicht ausführen

1W1101
